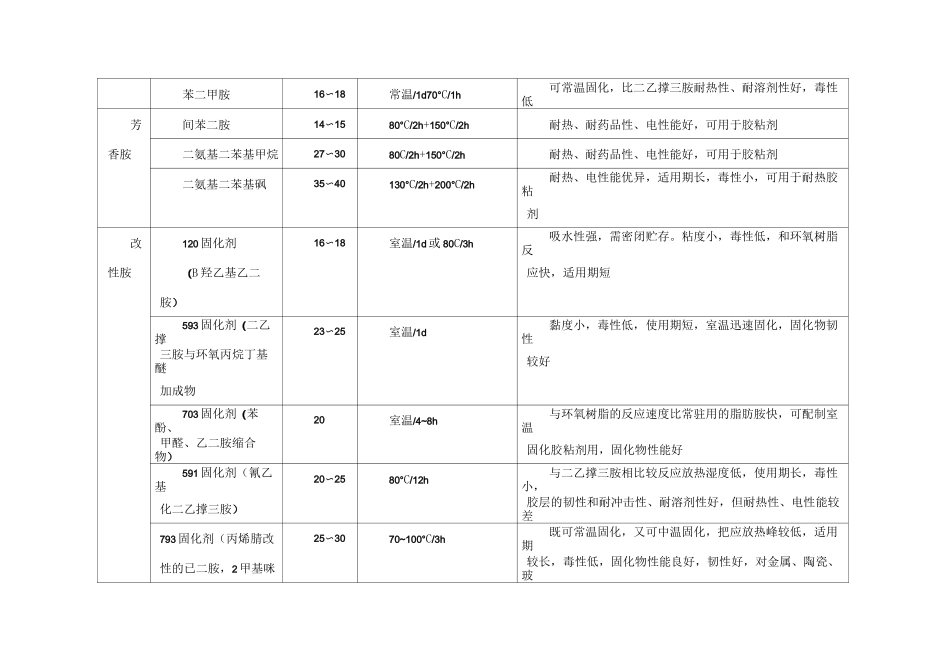

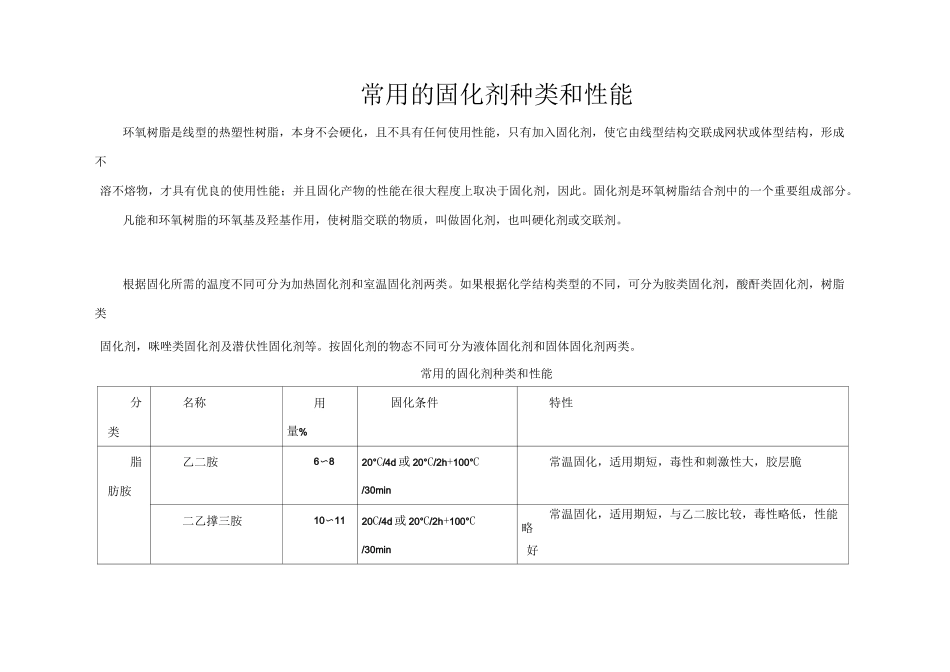

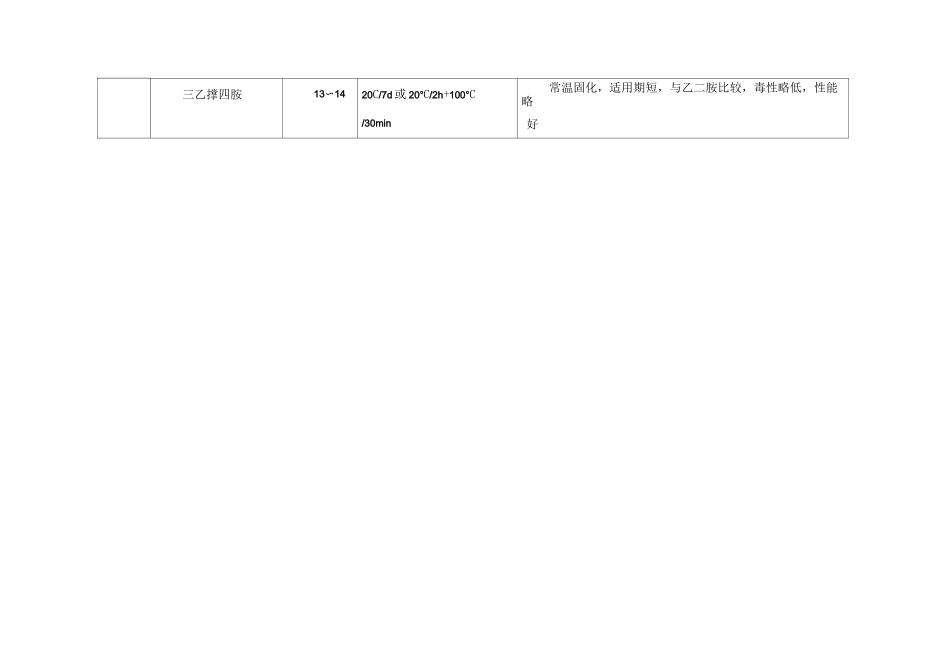

常用的固化剂种类和性能环氧树脂是线型的热塑性树脂,本身不会硬化,且不具有任何使用性能,只有加入固化剂,使它由线型结构交联成网状或体型结构,形成不溶不熔物,才具有优良的使用性能;并且固化产物的性能在很大程度上取决于固化剂,因此。固化剂是环氧树脂结合剂中的一个重要组成部分。凡能和环氧树脂的环氧基及羟基作用,使树脂交联的物质,叫做固化剂,也叫硬化剂或交联剂。根据固化所需的温度不同可分为加热固化剂和室温固化剂两类。如果根据化学结构类型的不同,可分为胺类固化剂,酸酐类固化剂,树脂类固化剂,咪唑类固化剂及潜伏性固化剂等。按固化剂的物态不同可分为液体固化剂和固体固化剂两类。常用的固化剂种类和性能分类名称用量%固化条件特性脂乙二胺6〜820°C/4d 或 20°C/2h+100°C常温固化,适用期短,毒性和刺激性大,胶层脆肪胺/30min二乙撑三胺10〜1120C/4d 或 20°C/2h+100°C常温固化,适用期短,与乙二胺比较,毒性略低,性能略/30min好三乙撑四胺13〜1420C/7d 或 20°C/2h+100°C常温固化,适用期短,与乙二胺比较,毒性略低,性能略/30min好苯二甲胺16〜18常温/1d70°C/1h可常温固化,比二乙撑三胺耐热性、耐溶剂性好,毒性低芳间苯二胺14〜1580°C/2h+150°C/2h耐热、耐药品性、电性能好,可用于胶粘剂香胺二氨基二苯基甲烷27〜3080C/2h+150°C/2h耐热、耐药品性、电性能好,可用于胶粘剂二氨基二苯基砜35〜40130°C/2h+200°C/2h耐热、电性能优异,适用期长,毒性小,可用于耐热胶粘剂改120 固化剂16〜18室温/1d 或 80C/3h吸水性强,需密闭贮存。粘度小,毒性低,和环氧树脂反性胺(B 羟乙基乙二应快,适用期短胺)593 固化剂(二乙撑23〜25室温/1d黏度小,毒性低,使用期短,室温迅速固化,固化物韧性三胺与环氧丙烷丁基醚较好加成物703 固化剂(苯酚、20室温/4~8h与环氧树脂的反应速度比常驻用的脂肪胺快,可配制室温甲醛、乙二胺缩合物)固化胶粘剂用,固化物性能好591 固化剂(氰乙基20〜2580°C/12h与二乙撑三胺相比较反应放热湿度低,使用期长,毒性小,化二乙撑三胺)胶层的韧性和耐冲击性、耐溶剂性好,但耐热性、电性能较差793 固化剂(丙烯腈改25〜3070~100°C/3h既可常温固化,又可中温固化,把应放热峰较低,适用期性的已二胺,2 甲基咪较长,毒性低,固化物性能良好,韧性好,对金属、陶瓷、玻唑)璃、塑料等都有良好的胶接性能105 缩胺(苯二甲胺30〜35室温/7d 或室温/1d+可配制室温...
