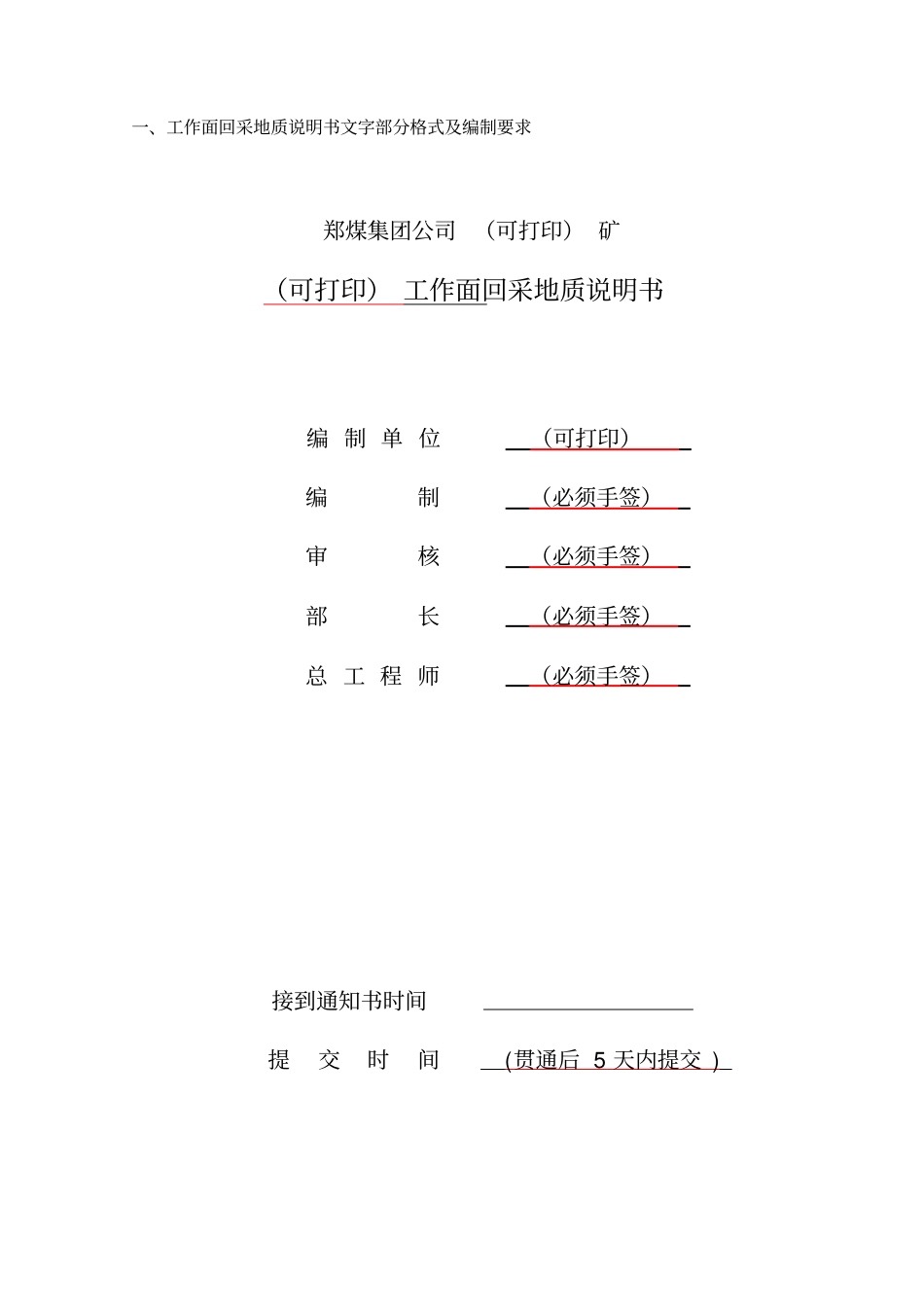

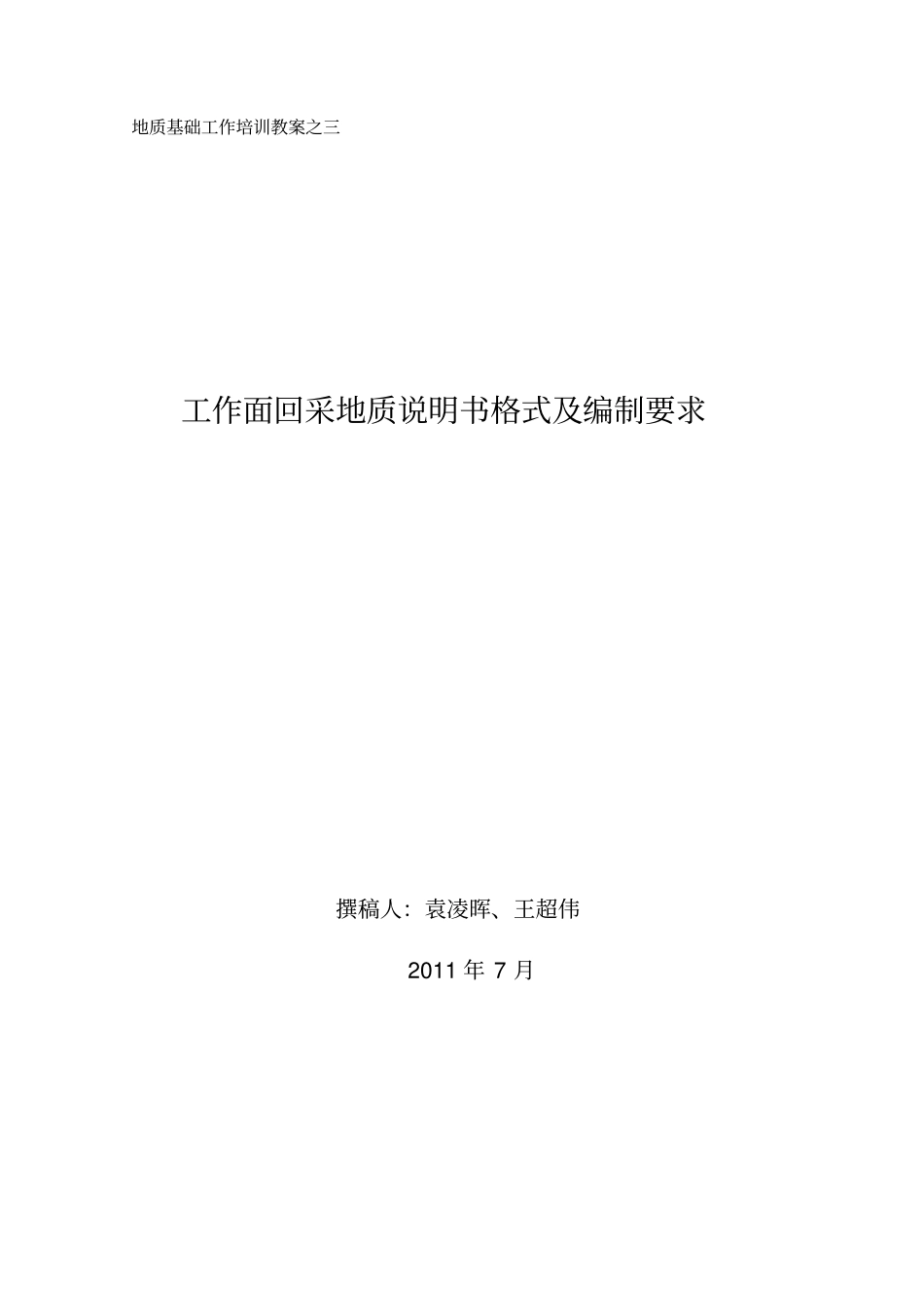

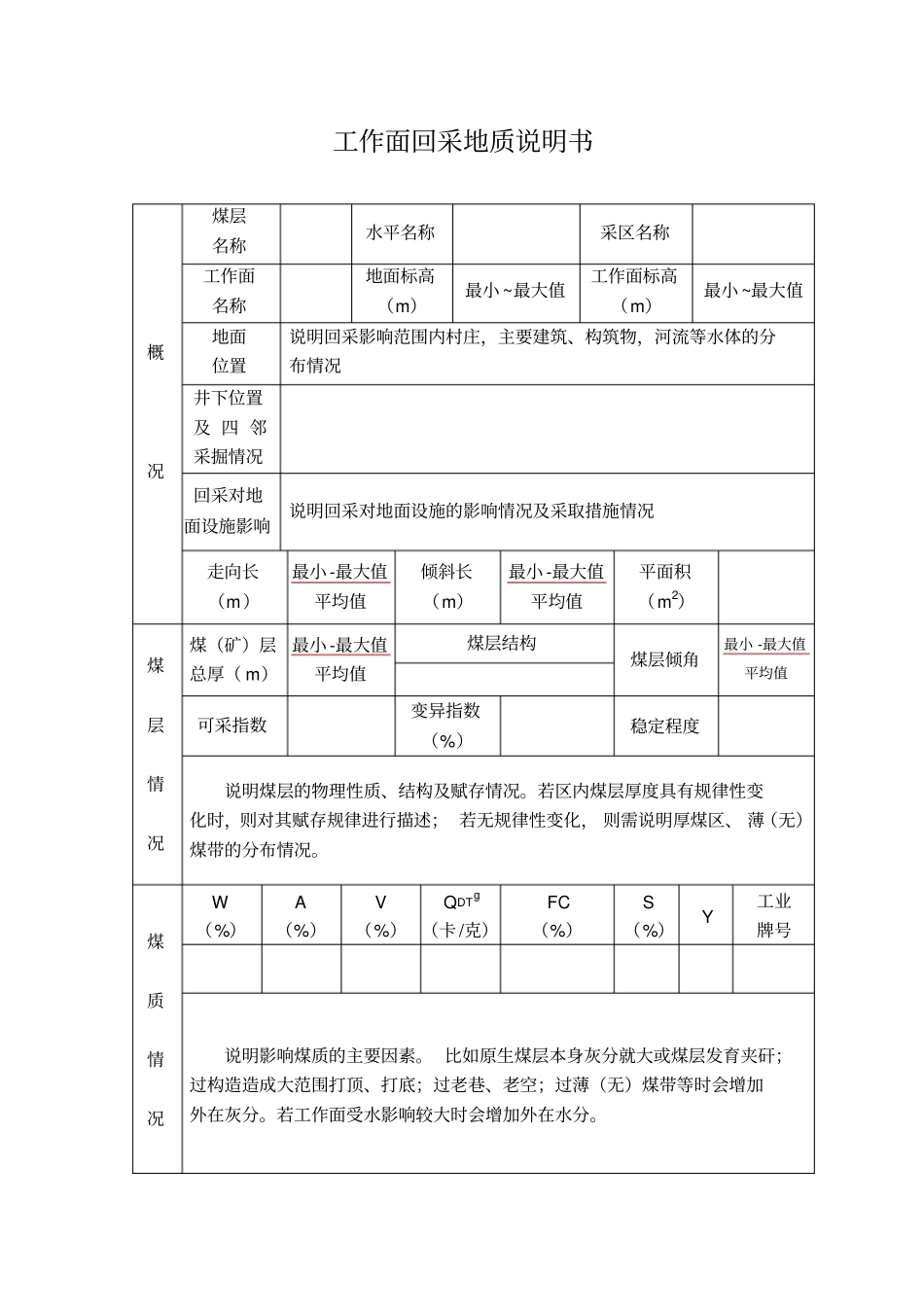

地质基础工作培训教案之三工作面回采地质说明书格式及编制要求撰稿人:袁凌晖、王超伟2011 年 7 月一、工作面回采地质说明书文字部分格式及编制要求郑煤集团公司 (可打印) 矿(可打印) 工作面回采地质说明书编 制 单 位(可打印)编制(必须手签)审核(必须手签)部长(必须手签)总 工 程 师(必须手签)接到通知书时间提交时间(贯通后 5 天内提交 )工作面回采地质说明书概况煤层名称水平名称采区名称工作面名称地面标高(m)最小 ~最大值工作面标高(m)最小 ~最大值地面位置说明回采影响范围内村庄,主要建筑、构筑物,河流等水体的分布情况井下位置及 四 邻采掘情况回采对地面设施影响说明回采对地面设施的影响情况及采取措施情况走向长(m)最小 -最大值平均值倾斜长(m)最小 -最大值平均值平面积(m2)煤层情况煤(矿)层总厚( m)最小 -最大值平均值煤层结构煤层倾角最小 -最大值平均值可采指数变异指数(%)稳定程度说明煤层的物理性质、结构及赋存情况。若区内煤层厚度具有规律性变化时,则对其赋存规律进行描述; 若无规律性变化, 则需说明厚煤区、 薄(无)煤带的分布情况。煤质情况W (%)A (%)V (%)QDTg (卡 /克)FC (%)S (%)Y 工业牌号说明影响煤质的主要因素。 比如原生煤层本身灰分就大或煤层发育夹矸;过构造造成大范围打顶、打底;过老巷、老空;过薄(无)煤带等时会增加外在灰分。若工作面受水影响较大时会增加外在水分。煤层顶底板情况顶板名称岩石名称厚度( m)岩性特征老顶最小 -最大值平均值根据区内或相邻钻孔柱状图资料描述该岩层的岩性组合和岩性特征。对受滑动构造影响区域该栏应为滑动构造顶板。如:告成矿。直接顶最小 -最大值平均值对受滑动构造影响区域该栏应为保留的原生顶板顶板。直接底最小 -最大值平均值一般情况下包括二1 煤底到 L8 灰岩之间的泥岩、砂质泥岩、 砂岩及 L 9灰岩等岩层。对于振兴二矿等二1煤底到 L8 灰岩之间岩层较厚的矿井,可统计到煤底到下部稳定的砂岩之间的岩层。老底最小 -最大值平均值一般情况下为 L8 灰岩。对于振兴二矿等二 1 煤底到 L 8灰岩之间岩层较厚的矿井,可为煤底下部发育稳定的砂岩层位。对于富堡矿等煤层底板受到滑动构造影响的矿井,可为L4灰岩。地质构造情况构造分析:根据工作面实际揭露资料对区内构造发育情况进行分析,包括工作面整体构造形态、构造复杂程度,煤层底板倾角变化情况;顶底板...
