国标铜排载流量VIP免费

国标铜排载流量_第1页
1/4
国标铜排载流量_第2页
2/4
国标铜排载流量_第3页
3/4

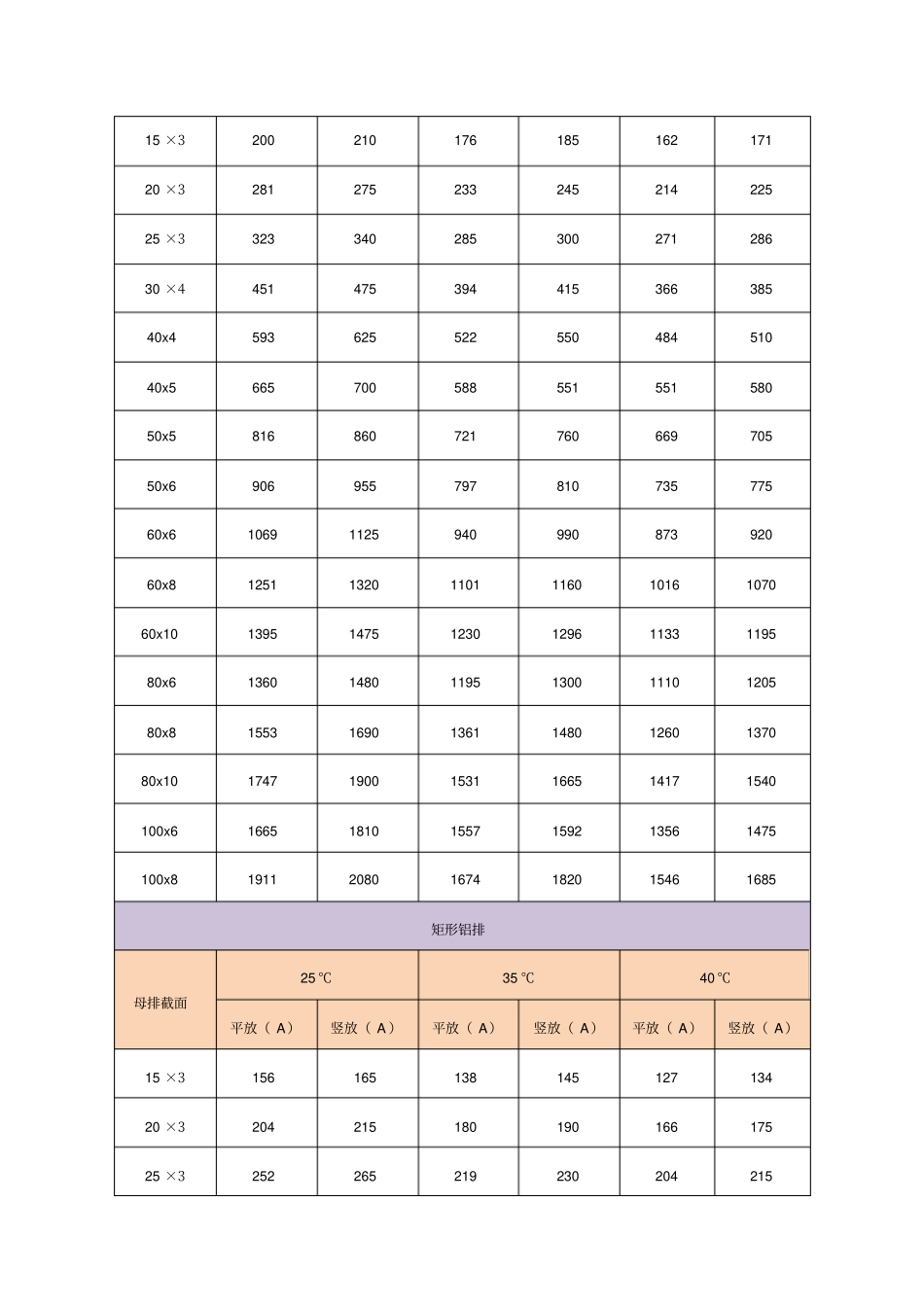

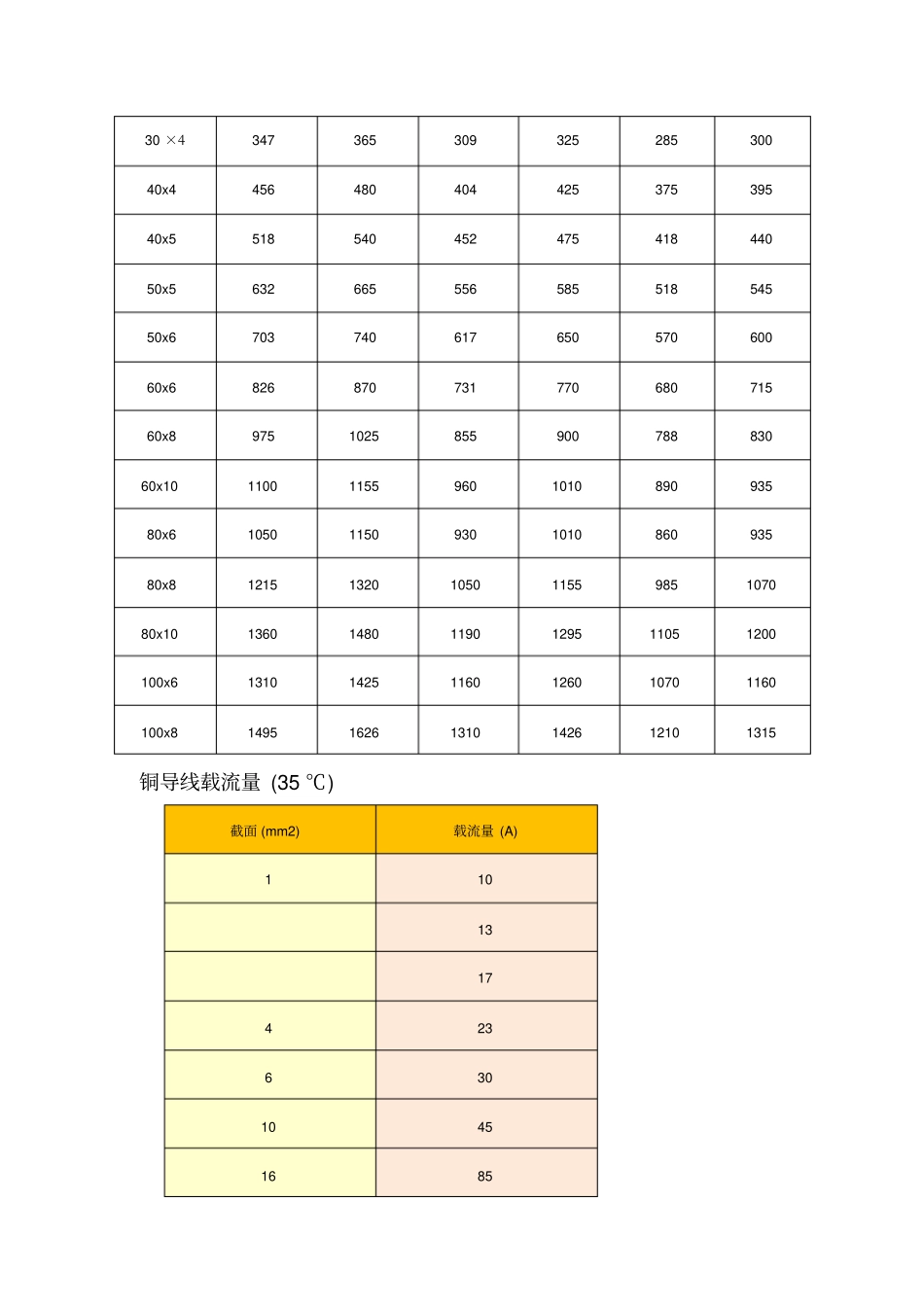

铜排/电线载流量表简单估算法 : 1. 单条铜母排载流量= 宽度(mm) x 厚度系数2. 双母排载流量= 宽度 (mm) x 厚度系数x (经验系数 ) 3. 铜排和铝排也可以按平方数来,通常铜应该按 5-8A/ 平方,铝应该按 3-5A/ 平方常用铜排的载流量计算方法:1. 铜排【 40 ℃】时铜排载流量= 排宽(mm) x 厚度系数厚度(mm) 1 层铜排系数2 层铜排系数3 层铜排系数4 层铜排系数铜排25 ℃系数铝排40 ℃系数12 20 40 10 18 36 8 16 32 6 14 28 4 12 24 备注:不建议采用4 层铜排,改由异形母排替代2. 例如铜排为 100mm x 10mm,要求环境温度25 ℃,计算如下:载流量 = 100mm x 18(1层系数 ) x (25 ℃系数 ) = 2,124A 常用铜排的尺寸及载流量表矩形铜排母排截面25 ℃35 ℃40 ℃平放( A)竖放( A)平放( A)竖放( A )平放( A)竖放( A)15 ×3200 210 176 185 162 171 20 ×3281 275 233 245 214 225 25 ×3323 340 285 300 271 286 30 ×4451 475 394 415 366 385 40x4 593 625 522 550 484 510 40x5 665 700 588 551 551 580 50x5 816 860 721 760 669 705 50x6 906 955 797 810 735 775 60x6 1069 1125 940 990 873 920 60x8 1251 1320 1101 1160 1016 1070 60x10 1395 1475 1230 1296 1133 1195 80x6 1360 1480 1195 1300 1110 1205 80x8 1553 1690 1361 1480 1260 1370 80x10 1747 1900 1531 1665 1417 1540 100x6 1665 1810 1557 1592 1356 1475 100x8 1911 2080 1674 1820 1546 1685 矩形铝排母排截面25 ℃35 ℃40 ℃平放( A)竖放( A )平放( A)竖放( A)平放( A)竖放( A)15 ×3156 165 138 145 127 134 20 ×3204 215 180 190 166 175 25 ×3252 265 219 230 204 215 30 ×4347 365 309 325 285 300 40x4 456 480 404 425 375 395 40x5 518 540 452 475 418 440 50x5 632 665 556 585 518 545 50x6 703 740 617 650 570 600 60x6 826 870 731 770 680 715 60x8 975 1025 855 900 788 830 60x10 1100 1155 960 1010 890 935 80x6 1050 1150 930 1010 860 935 80x8 1215 1320 1050 1155 985 1070 80x10 1360 1480 1190 1295 1105 1200 100x6 1310 1425 1160 1260 1070 1160 100x8 1495 1626 1310 1426 1210 1315 铜导线载流量 (35 ℃) 截面 (mm2) 载流量 (A) 1 10 13 17 4 23 6 30 10 45 16 85 25 110 35 136 50 170 70 216 95 263
