圆管涵施工方案施工工艺流程VIP免费

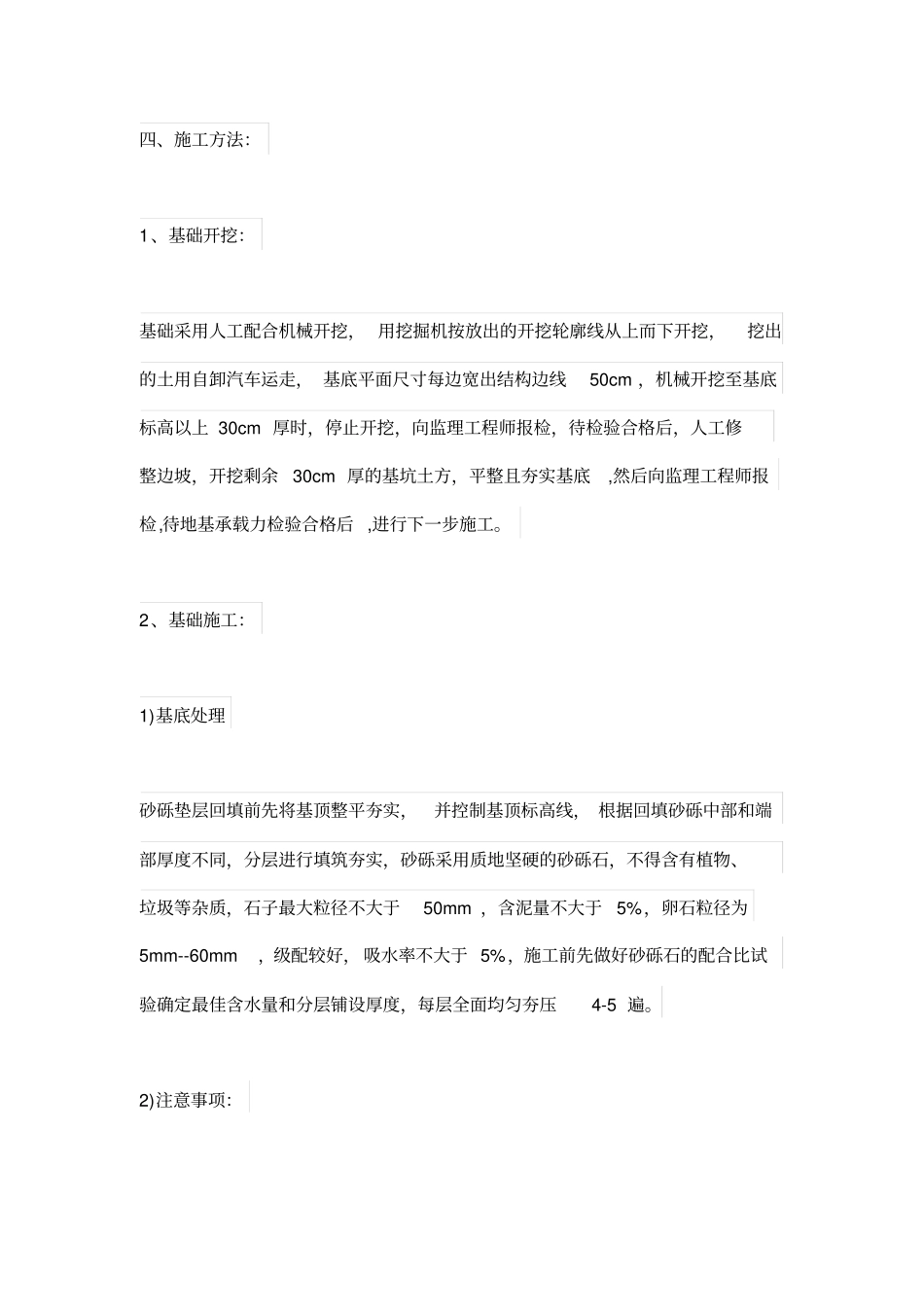

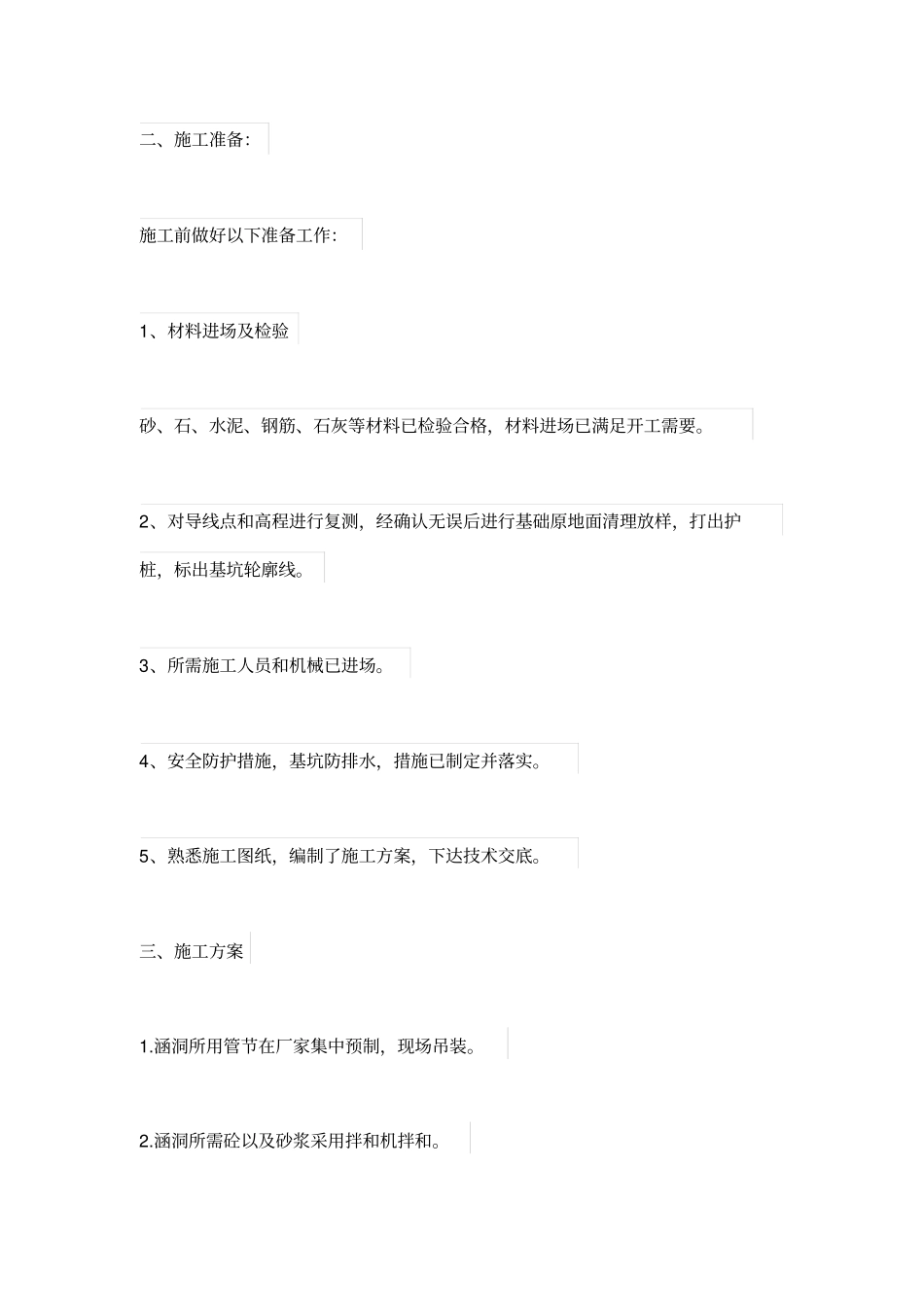

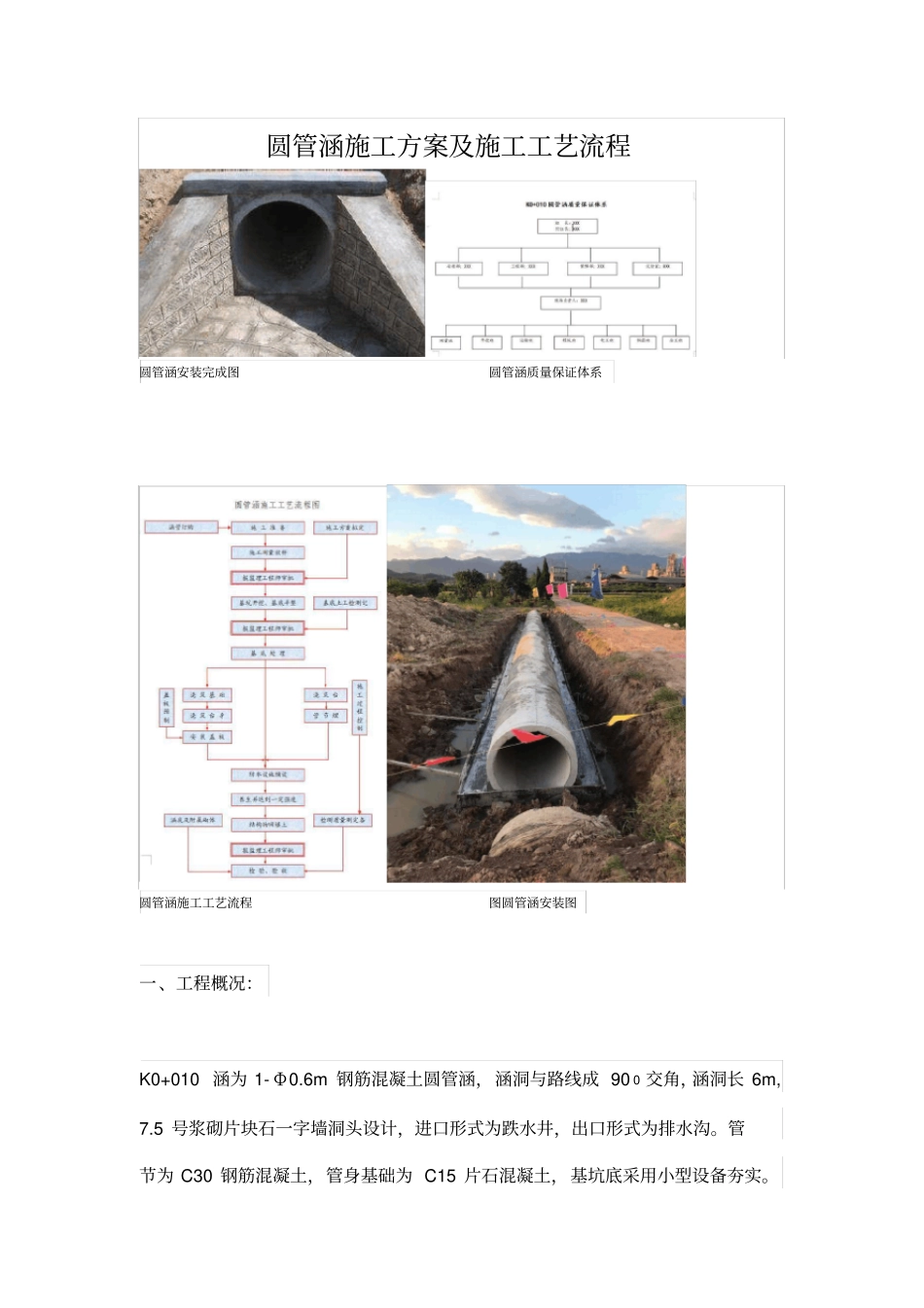

圆管涵施工方案及施工工艺流程圆管涵安装完成图圆管涵质量保证体系圆管涵施工工艺流程图圆管涵安装图一、工程概况：K0+010 涵为 1- Φ0.6m 钢筋混凝土圆管涵，涵洞与路线成 90 0 交角，涵洞长 6m, 7.5 号浆砌片块石一字墙洞头设计，进口形式为跌水井，出口形式为排水沟。管节为 C30 钢筋混凝土，管身基础为 C15 片石混凝土，基坑底采用小型设备夯实。二、施工准备：施工前做好以下准备工作：1、材料进场及检验砂、石、水泥、钢筋、石灰等材料已检验合格，材料进场已满足开工需要。2、对导线点和高程进行复测，经确认无误后进行基础原地面清理放样，打出护桩，标出基坑轮廓线。3、所需施工人员和机械已进场。4、安全防护措施，基坑防排水，措施已制定并落实。5、熟悉施工图纸，编制了施工方案，下达技术交底。三、施工方案1.涵洞所用管节在厂家集中预制，现场吊装。2.涵洞所需砼以及砂浆采用拌和机拌和。四、施工方法：1、基础开挖：基础采用人工配合机械开挖， 用挖掘机按放出的开挖轮廓线从上而下开挖，挖出的土用自卸汽车运走， 基底平面尺寸每边宽出结构边线50cm ，机械开挖至基底标高以上 30cm 厚时，停止开挖，向监理工程师报检，待检验合格后，人工修整边坡，开挖剩余30cm 厚的基坑土方，平整且夯实基底,然后向监理工程师报检,待地基承载力检验合格后 ,进行下一步施工。2、基础施工：1)基底处理砂砾垫层回填前先将基顶整平夯实，并控制基顶标高线， 根据回填砂砾中部和端部厚度不同，分层进行填筑夯实，砂砾采用质地坚硬的砂砾石，不得含有植物、垃圾等杂质，石子最大粒径不大于50mm ，含泥量不大于5%，卵石粒径为5mm--60mm，级配较好， 吸水率不大于 5%，施工前先做好砂砾石的配合比试验确定最佳含水量和分层铺设厚度，每层全面均匀夯压4-5 遍。2)注意事项：①铺筑前先行验基，边坡必须保持稳定，做好排水措施，使基坑保持无水状态。②钉立标志桩控制填料厚度， 中部垫层底面根据设计要求在同一高程，在中部和端部不同高度垫层交接处， 基坑底面应挖成阶梯或斜坡搭接，并按先深后浅顺序进行垫层施工。③填毕后不能暴露过久，及时进行圬工基础浇筑，并及时回填基坑。3)质量要求及验收：施工过程中分层取样测定干密度， 每 100m 2不少于 2 个点，取样点位于每层2/3的深度处，实测干密度不小于设计要求为合格，上层合格后才能进行下层施工。砂砾垫层压实度用灌沙法取样进行测定。4)混凝土基础根据基础的纵横...
