圆筒形拉深件毛坯尺寸计算VIP免费

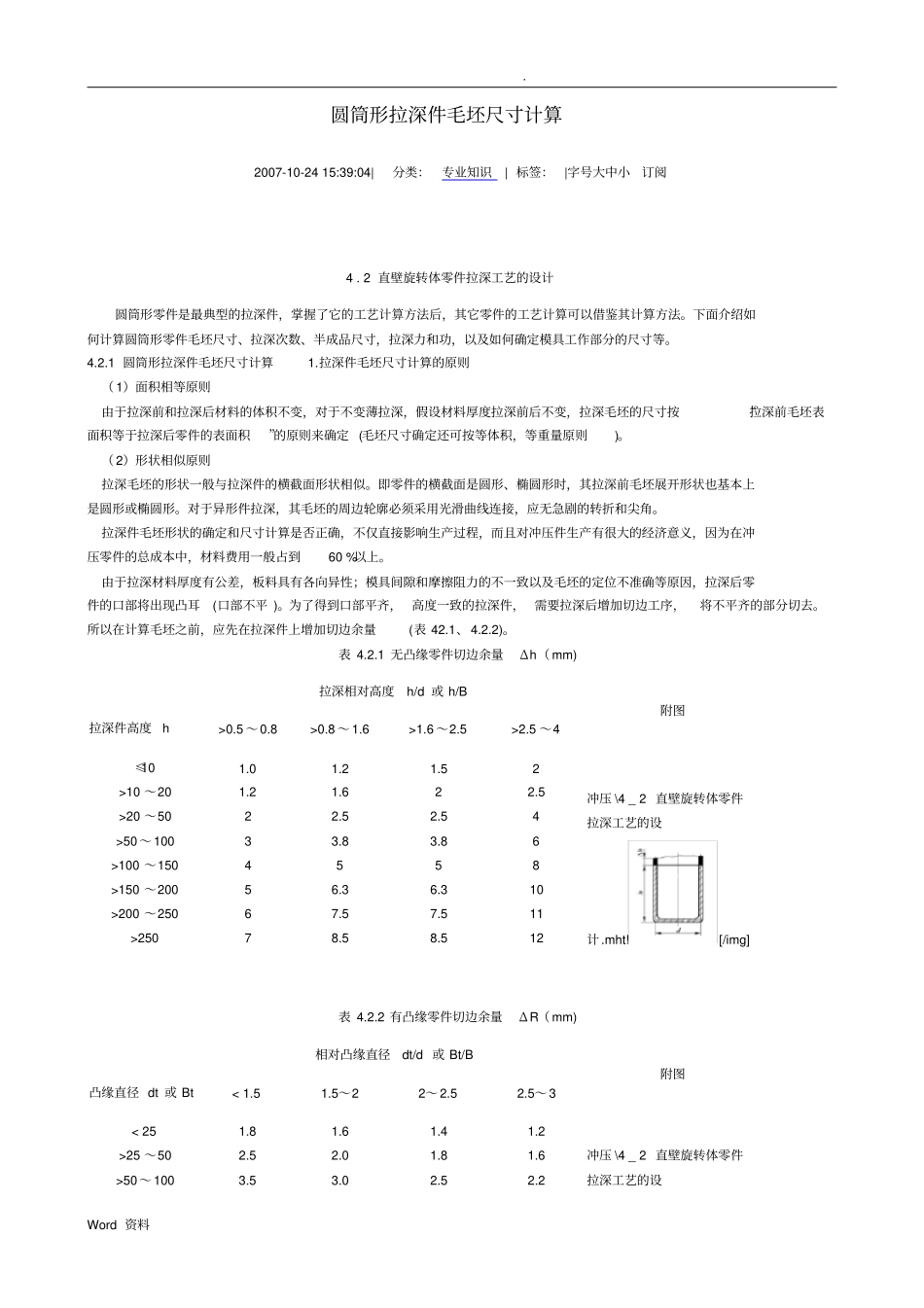

. Word 资料圆筒形拉深件毛坯尺寸计算2007-10-24 15:39:04|分类：专业知识| 标签：|字号大中小订阅4 . 2 直壁旋转体零件拉深工艺的设计圆筒形零件是最典型的拉深件，掌握了它的工艺计算方法后，其它零件的工艺计算可以借鉴其计算方法。下面介绍如何计算圆筒形零件毛坯尺寸、拉深次数、半成品尺寸，拉深力和功，以及如何确定模具工作部分的尺寸等。4.2.1 圆筒形拉深件毛坯尺寸计算 1.拉深件毛坯尺寸计算的原则（ 1）面积相等原则由于拉深前和拉深后材料的体积不变，对于不变薄拉深，假设材料厚度拉深前后不变，拉深毛坯的尺寸按“拉深前毛坯表面积等于拉深后零件的表面积”的原则来确定 (毛坯尺寸确定还可按等体积，等重量原则)。（ 2）形状相似原则拉深毛坯的形状一般与拉深件的横截面形状相似。即零件的横截面是圆形、椭圆形时，其拉深前毛坯展开形状也基本上是圆形或椭圆形。对于异形件拉深，其毛坯的周边轮廓必须采用光滑曲线连接，应无急剧的转折和尖角。拉深件毛坯形状的确定和尺寸计算是否正确，不仅直接影响生产过程，而且对冲压件生产有很大的经济意义，因为在冲压零件的总成本中，材料费用一般占到60 %以上。由于拉深材料厚度有公差，板料具有各向异性；模具间隙和摩擦阻力的不一致以及毛坯的定位不准确等原因，拉深后零件的口部将出现凸耳(口部不平 )。为了得到口部平齐， 高度一致的拉深件， 需要拉深后增加切边工序，将不平齐的部分切去。所以在计算毛坯之前，应先在拉深件上增加切边余量(表 42.1、 4.2.2)。表 4.2.1 无凸缘零件切边余量Δh（ mm)拉深件高度h 拉深相对高度h/d 或 h/B 附图>0.5 ～ 0.8 >0.8 ～ 1.6 >1.6 ～2.5 >2.5 ～4 ≤10 >10 ～20 >20 ～50 >50 ～ 100 >100 ～150 >150 ～200 >200 ～250 >250 1.0 1.2 2 3 4 5 6 7 1.2 1.6 2.5 3.8 5 6.3 7.5 8.5 1.5 2 2.5 3.8 5 6.3 7.5 8.5 2 2.5 4 6 8 10 11 12 冲压 \4 _ 2 直壁旋转体零件拉深工艺的设计 .mht![/img] 表 4.2.2 有凸缘零件切边余量Δ R（ mm)凸缘直径 dt 或 Bt 相对凸缘直径dt/d 或 Bt/B 附图< 1.5 1.5～2 2～ 2.5 2.5～ 3 < 25 >25 ～50 >50 ～ 100 1.8 2.5 3.5 1.6 2.0 3.0 1.4 1.8 2.5 1.2 1.6 2.2 冲压 \4 _ 2 直壁旋转体零件拉深工艺的设. Word 资料>100 ～150 >150 ～200 >200 ～250 >250 4.3 5.0 5.5 ...
