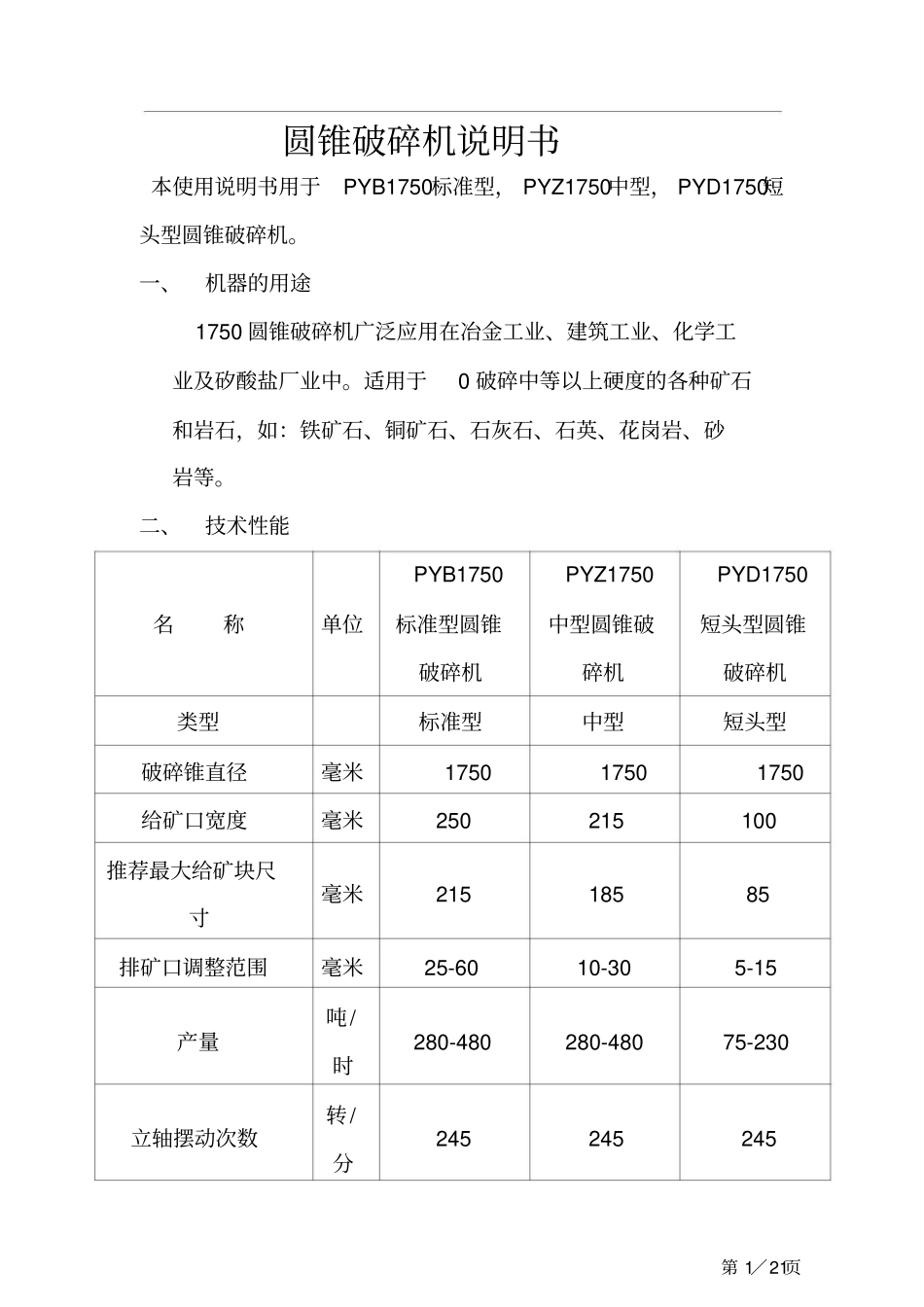

圆锥破碎机说明书本使用说明书用于PYB1750标准型， PYZ1750中型， PYD1750短头型圆锥破碎机。一、机器的用途1750 圆锥破碎机广泛应用在冶金工业、建筑工业、化学工业及矽酸盐厂业中。适用于0 破碎中等以上硬度的各种矿石和岩石，如：铁矿石、铜矿石、石灰石、石英、花岗岩、砂岩等。二、技术性能PYB1750PYZ1750PYD1750名称单位标准型圆锥中型圆锥破短头型圆锥破碎机碎机破碎机类型标准型中型短头型破碎锥直径毫米175017501750给矿口宽度毫米250215100推荐最大给矿块尺毫米21518585 寸排矿口调整范围毫米25-6010-305-15吨/产量280-480280-48075-230时转/立轴摆动次数245245245分第 1／21页249249300型号Y355M-8Y355M-8Y355M-8 电功率千瓦160160160 动转/机转速735735735 分机器总重（包括电器公斤-50300-50300-50300 及附件）外形尺寸（长 ×宽×4870×38004870×38004870×3800毫米高）×4192×4192×4192订货须知：订货时，应在合同中注明产品类型。三、外形图第 2／21页第 3／21页四、机器的结构和组成1. 圆锥破碎机工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥心线在偏心套的适动下做旋摆运动。使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到积压与冲击，而被破碎。2. 该机由机架、传动轴、偏心套、碗型轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。五、机器的安装第 4／21页图 1 地基图1. 安装圆锥破碎机的厂房内，需有起重设备，以便在机器安装，维修时使用。器重能力可按表2 选择名称重量（公斤）起重用途机架10830安装第 5／21页破碎圆锥7760安装与维修调整套9040安装与维修碗型轴承2014安装与维修偏心套2287安装与维修2. 圆锥破碎机地基图如图1 所示，该地基图供参考，用户可根据具体情况进行设计。3. 基础下部应有足够的空间，以便安装运输设备。4. 为了基础不受损坏，在基础上部，必须覆盖护板，该件由用户自备。5. 润滑系统和电气操作的位置，用户可按具体情况改变位置，但其顺序不得变动。6. 机架得安装（图2）图 2机架安装图第 6／21页（1）安装机架时，在地脚螺栓附近用8-12 组垫板，楔铁支撑调整其水平度和垂直度，水平度以机架得环行加工面为基准，用水平仪测量其偏差不大于0.1 毫米 / 米，垂直度以机架得衬套中心为基准，用悬锤法测量。（2）机架调整紧固后，将垫板阻焊在一起，以免窜动。（3）待设备全部...
