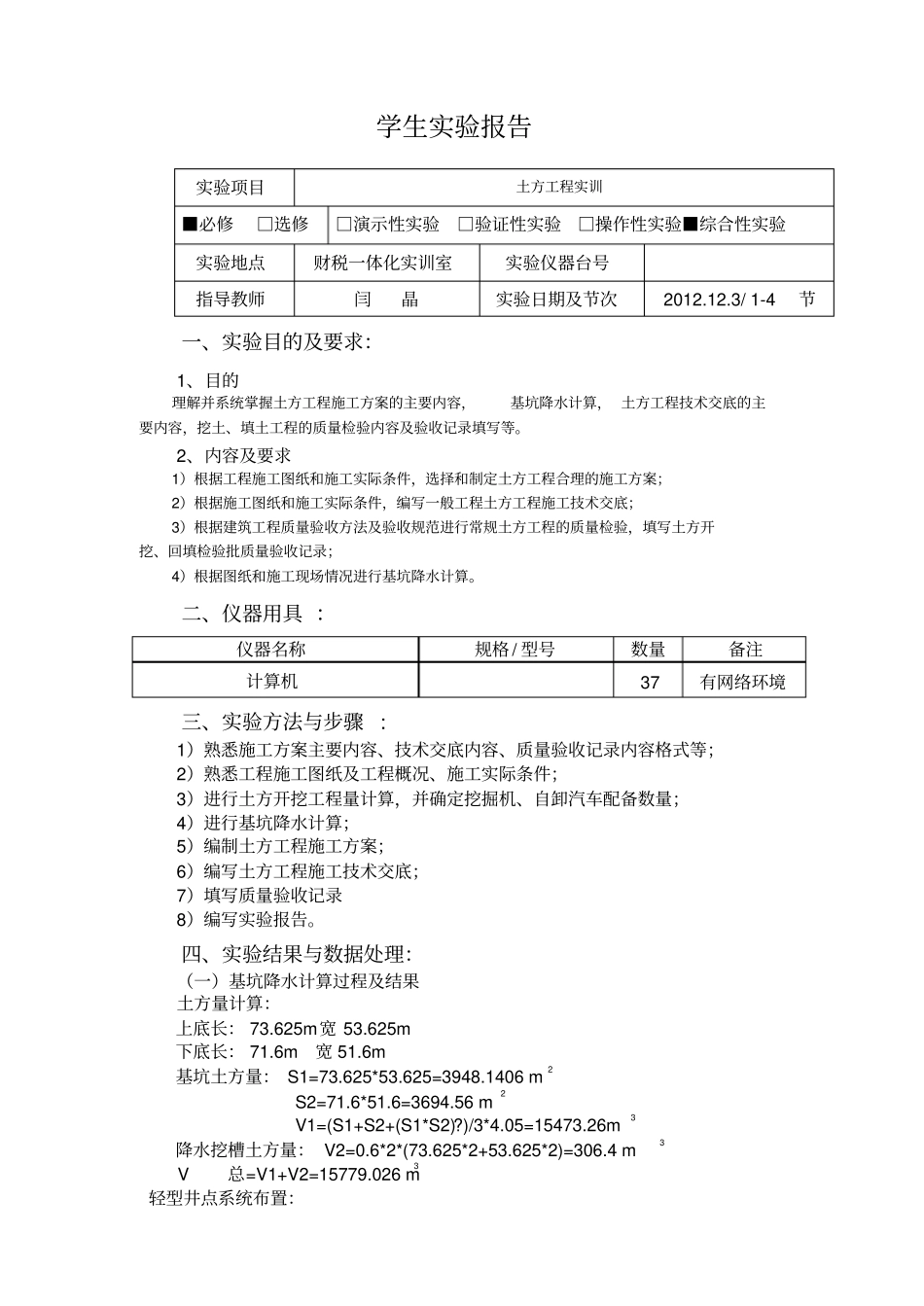

经管实验中心实 验 报 告学院：管理学院课程名称：土木工程施工实训专业班级：姓名：学号：实验项目实验一实验二实验三实验四实验五实验六实验七实验八实验九实验十总评成绩评分学生实验报告实验项目土方工程实训■必修□选修□演示性实验□验证性实验□操作性实验■综合性实验实验地点财税一体化实训室实验仪器台号指导教师闫晶实验日期及节次2012.12.3/ 1-4节一、实验目的及要求：1、目的理解并系统掌握土方工程施工方案的主要内容，基坑降水计算， 土方工程技术交底的主要内容，挖土、填土工程的质量检验内容及验收记录填写等。2、内容及要求1）根据工程施工图纸和施工实际条件，选择和制定土方工程合理的施工方案；2）根据施工图纸和施工实际条件，编写一般工程土方工程施工技术交底；3）根据建筑工程质量验收方法及验收规范进行常规土方工程的质量检验，填写土方开挖、回填检验批质量验收记录；4）根据图纸和施工现场情况进行基坑降水计算。二、仪器用具 ：仪器名称规格 / 型号数量备注计算机37 有网络环境三、实验方法与步骤: 1）熟悉施工方案主要内容、技术交底内容、质量验收记录内容格式等；2）熟悉工程施工图纸及工程概况、施工实际条件；3）进行土方开挖工程量计算，并确定挖掘机、自卸汽车配备数量；4）进行基坑降水计算；5）编制土方工程施工方案；6）编写土方工程施工技术交底；7）填写质量验收记录8）编写实验报告。四、实验结果与数据处理：（一）基坑降水计算过程及结果土方量计算：上底长： 73.625m宽 53.625m 下底长： 71.6m 宽 51.6m 基坑土方量： S1=73.625*53.625=3948.1406 m2S2=71.6*51.6=3694.56 m2V1=(S1+S2+(S1*S2)?)/3*4.05=15473.26m3降水挖槽土方量： V2=0.6*2*(73.625*2+53.625*2)=306.4 m3 V总=V1+V2=15779.026 m3轻型井点系统布置：根据本工程条件，轻型井点系统选用单层环形布置总管直径 127mm，布置于降水沟槽中，基坑上口尺寸73.625*53.625m 井点管距离坑壁 1m，总管长度 =2*（73.625+53.625 ）=262.5m 井点管埋深：H=4.5-0.45+0.5+ （1/10*55.625 ）/2=7.33125-0.6=6.7<7-0.2=6.8m 抽水设备根据总管长度选用3 套按无压非完整井考虑，含水层有效厚度H0 S/(S ’+ L)=3.5/(1+55.625/20+3.5))=0.48064 H0=1.68064* （S’+ L ）=12.2375 12.2375-1.5=10.7375 H0取 11m 抽水影响半径 R=1.95*3.5* （11*5 ）?=50.62m 环形井点的加强半径X0=（25.625*55.625/ π ...
