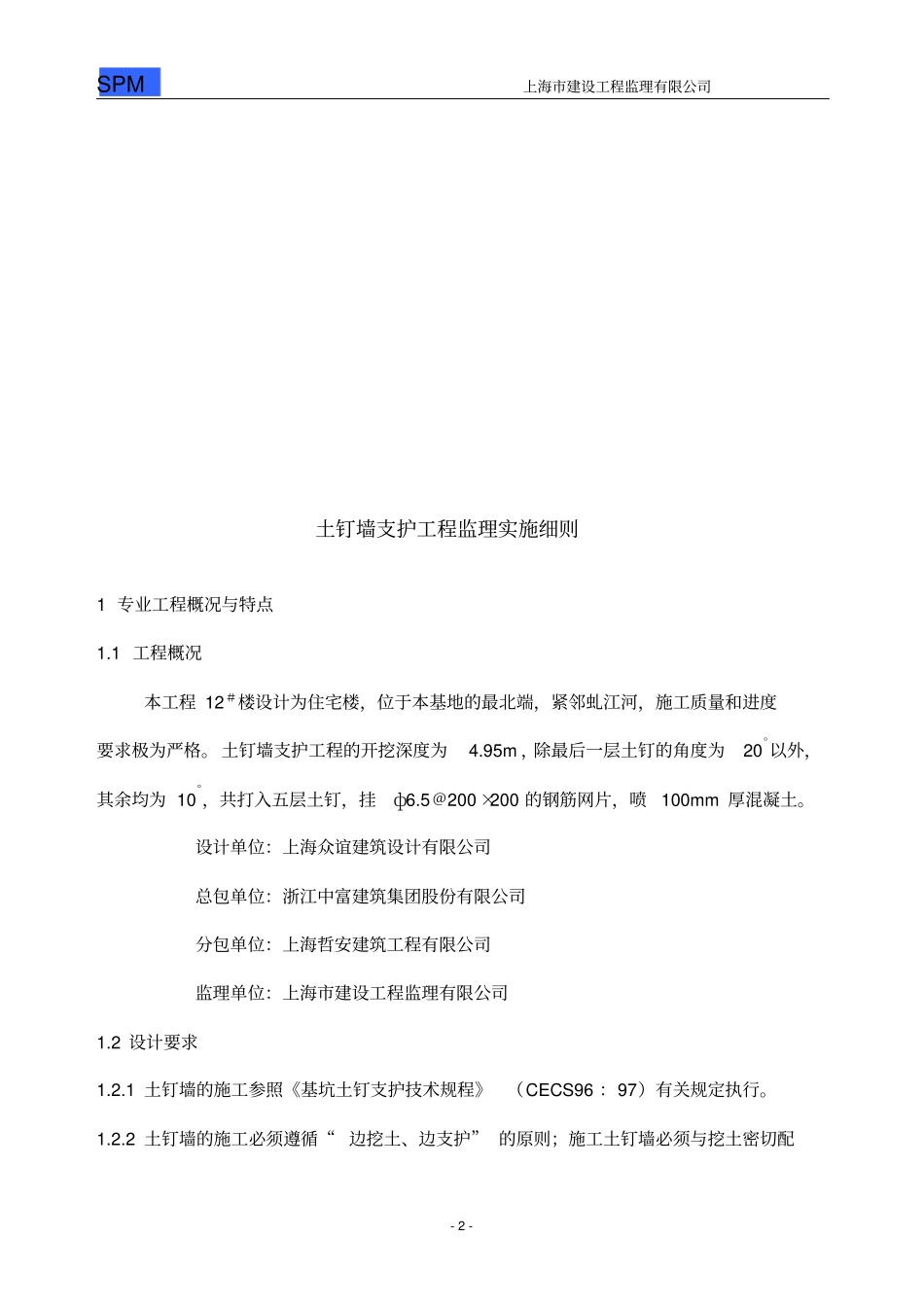

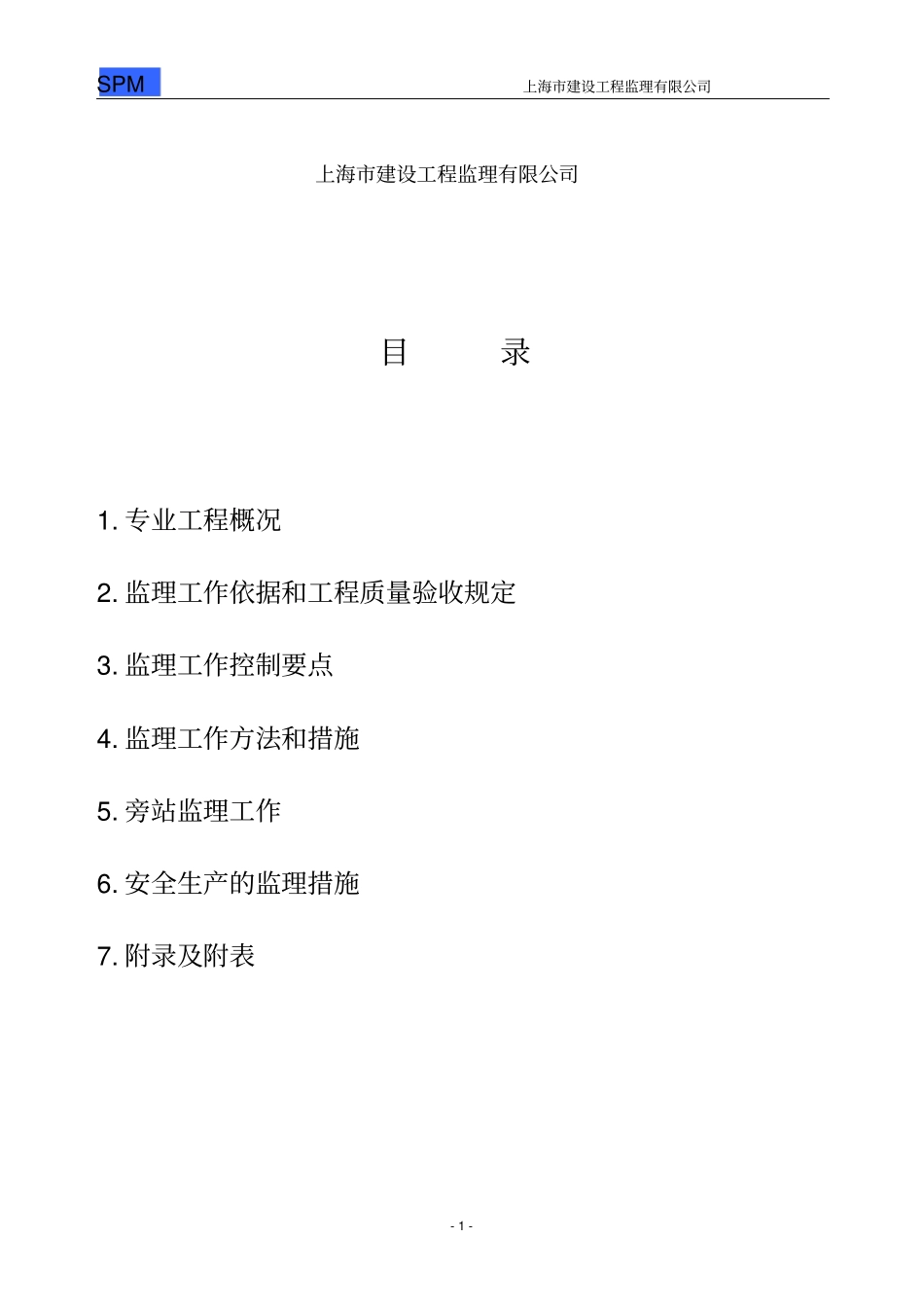

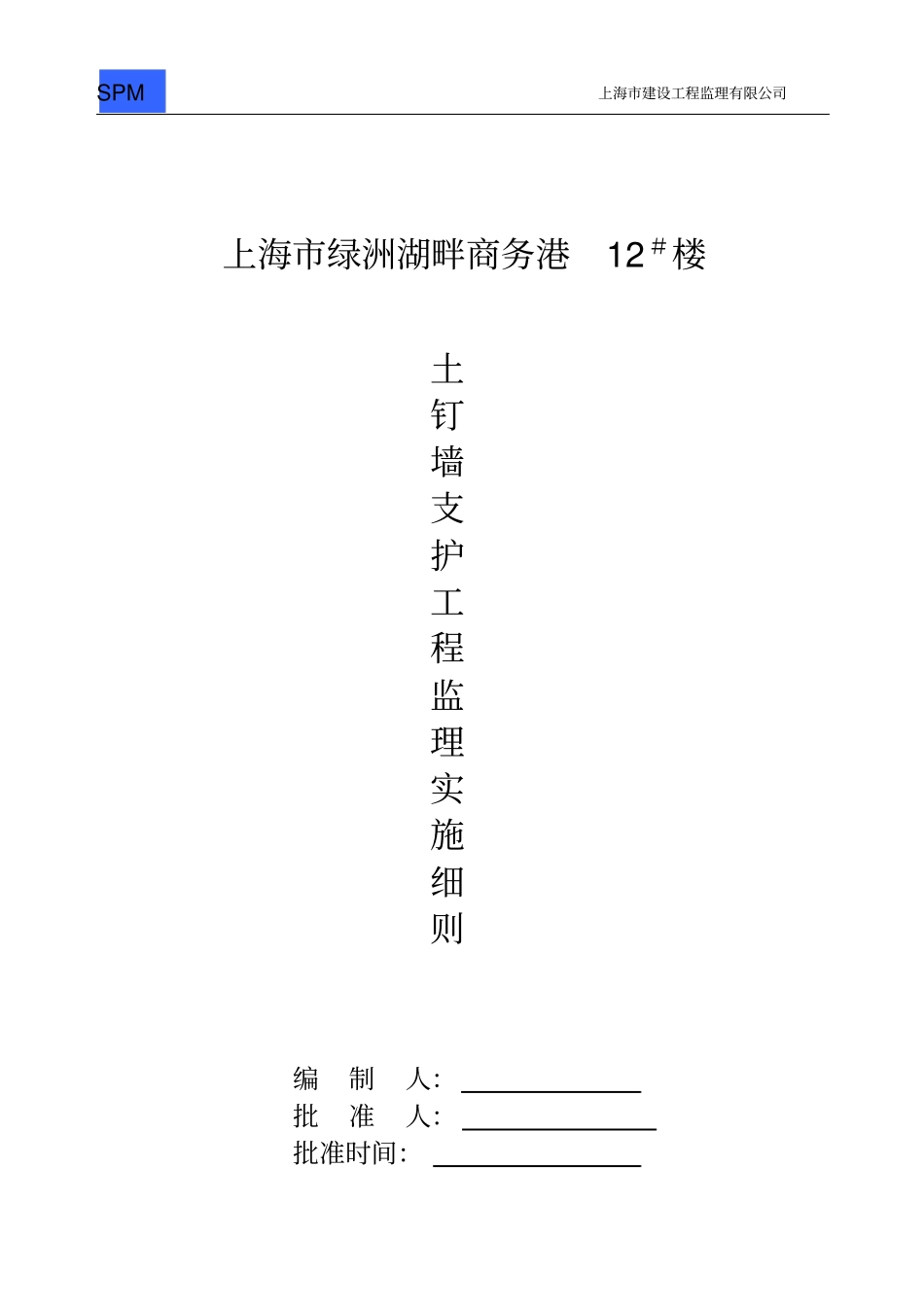

SPM上海市建设工程监理有限公司上海市绿洲湖畔商务港12＃楼土钉墙支护工程监理实施细则编制人：批准人：批准时间：SPM上海市建设工程监理有限公司- 1 - 上海市建设工程监理有限公司目录1. 专业工程概况2. 监理工作依据和工程质量验收规定3. 监理工作控制要点4. 监理工作方法和措施5. 旁站监理工作6. 安全生产的监理措施7. 附录及附表SPM上海市建设工程监理有限公司- 2 - 土钉墙支护工程监理实施细则1 专业工程概况与特点1.1 工程概况本工程 12＃楼设计为住宅楼，位于本基地的最北端，紧邻虬江河，施工质量和进度要求极为严格。 土钉墙支护工程的开挖深度为4.95m ，除最后一层土钉的角度为20°以外，其余均为 10°，共打入五层土钉，挂ф6.5＠200 ×200 的钢筋网片，喷100mm 厚混凝土。设计单位：上海众谊建筑设计有限公司总包单位：浙江中富建筑集团股份有限公司分包单位：上海哲安建筑工程有限公司监理单位：上海市建设工程监理有限公司1.2 设计要求1.2.1 土钉墙的施工参照《基坑土钉支护技术规程》（CECS96 ：97）有关规定执行。1.2.2 土钉墙的施工必须遵循“ 边挖土、边支护” 的原则；施工土钉墙必须与挖土密切配SPM上海市建设工程监理有限公司- 3 - 合；挖土必须遵循“ 分段、分层” 的原则。分段长度15～20m，分层厚度根据每层土钉的间距取1.0～1.6m ，严禁超挖，绝对禁止一挖到底。建议间隔施工，确保每一段的砼养护36 小时。1.2.3 土钉采用打入法施工；在搅拌桩上钻孔时应避免开孔过大而削弱搅拌桩的强度；钻位定孔误差小于50mm ，孔斜误差小于 ±5°。1.2.4 土钉注浆采用压力注浆工艺， 注浆压力应控制在0.4 ～0.6MPa 左右，同时应小于上覆土压力的 2 倍。1.2.5 土钉使用 48×3.0 钢管；钢管一端封闭，钢管头部（靠近基坑一端）3m 范围内可不设注浆孔，其余部分管壁开直径为5～ 15mm 左右的注浆孔，注浆孔间距800mm ，呈梅花状布置。1.2.6 水泥浆液配比，水泥：水：外加剂＝1：0.5 ：适量；水泥强度等级32.5 ；注浆量平均为 25～30L／m。1.2.7 土钉钢管与面层中钢筋网片、联系钢筋及井字形钢衬垫之间须焊接牢固，焊接长度不小于 30mm ，且土钉露出岩土面长度不应大于面层厚度。1.2.8 土钉注浆完成后，周围的空隙用水泥袋或毛巾塞牢以防止漏水。1.2.9 喷射混凝土的施工应满足《锚杆喷射混凝土支护技术规范》GB50086 －2001 的规定，采用干法；喷层砼强度为C20 ，现场拌制...
