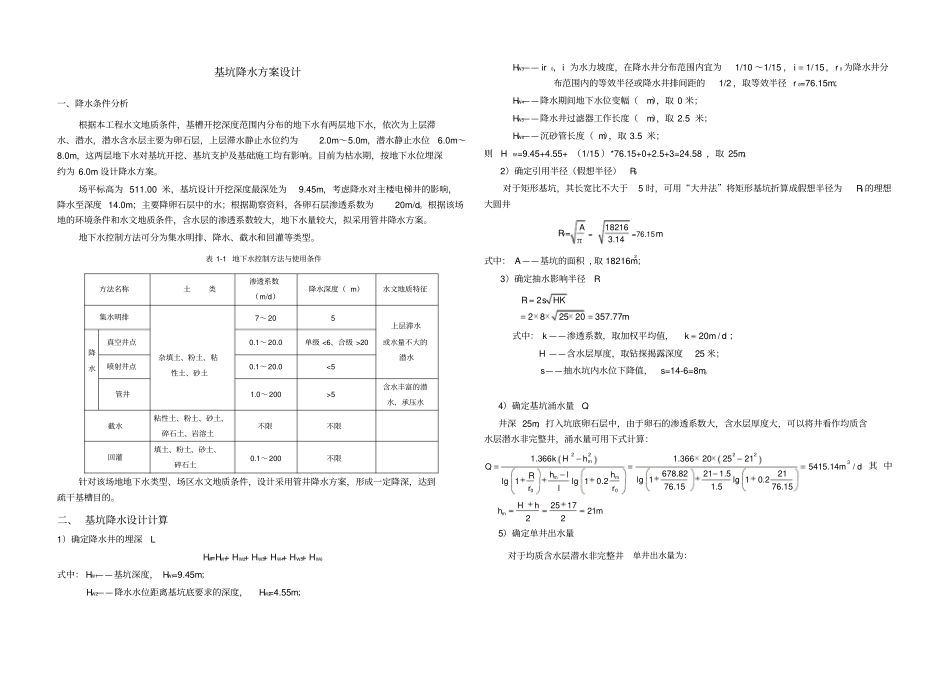

基坑降水方案设计一、降水条件分析根据本工程水文地质条件，基槽开挖深度范围内分布的地下水有两层地下水，依次为上层滞水、潜水，潜水含水层主要为卵石层，上层滞水静止水位约为2.0m～5.0m，潜水静止水位6.0m～8.0m，这两层地下水对基坑开挖、基坑支护及基础施工均有影响。目前为枯水期，按地下水位埋深约为 6.0m 设计降水方案。场平标高为 511.00 米，基坑设计开挖深度最深处为9.45m，考虑降水对主楼电梯井的影响，降水至深度 14.0m；主要降卵石层中的水；根据勘察资料，各卵石层渗透系数为20m/d。根据该场地的环境条件和水文地质条件，含水层的渗透系数较大，地下水量较大，拟采用管井降水方案。地下水控制方法可分为集水明排、降水、截水和回灌等类型。表 1-1 地下水控制方法与使用条件方法名称土类渗透系数（m/d）降水深度（ m）水文地质特征集水明排杂填土、粉土、粘性土、砂土7～20 5 上层滞水或水量不大的潜水降水真空井点0.1～20.0 单级 <6、合级 >20 喷射井点0.1～20.0 <5 管井1.0～200 >5 含水丰富的潜水、承压水截水粘性土、粉土、砂土、碎石土、岩溶土不限不限回灌填土、粉土、砂土、碎石土0.1～200 不限针对该场地地下水类型、场区水文地质条件，设计采用管井降水方案，形成一定降深，达到疏干基槽目的。二、 基坑降水设计计算1）确定降水井的埋深L HW=HW1+ HW2+ HW3+ HW4+ HW5+ HW6式中： HW1——基坑深度， HW1=9.45m；HW2——降水水位距离基坑底要求的深度，HW2=4.55m；HW3—— ir0，i 为水力坡度，在降水井分布范围内宜为1/10 ～1/15 ，15/1i，r 0 为降水井分布范围内的等效半径或降水井排间距的1/2 ，取等效半径 r 0=76.15m；HW4——降水期间地下水位变幅（m），取 0 米；HW5——降水井过滤器工作长度（m），取 2.5 米；HW6——沉砂管长度（ m），取 3.5 米；则 HW =9.45+4.55+ （1/15 ）*76.15+0+2.5+3=24.58 ，取 25m。2）确定引用半径（假想半径）R0 对于矩形基坑，其长宽比不大于5 时，可用“大井法”将矩形基坑折算成假想半径为R0 的理想大圆井R0=Aπ=182163.14=76.15m 式中： A ——基坑的面积 , 取 18216m2；3）确定抽水影响半径R 22 825 20357.77Rs HKm式中： k ——渗透系数，取加权平均值，20/km d ；H ——含水层厚度，取钻探揭露深度25 米；s——抽水坑内水位下降值，s=14-6=8m。4）确定基坑涌水量Q 井深 25m，打入坑底卵石层中，由于卵石...
