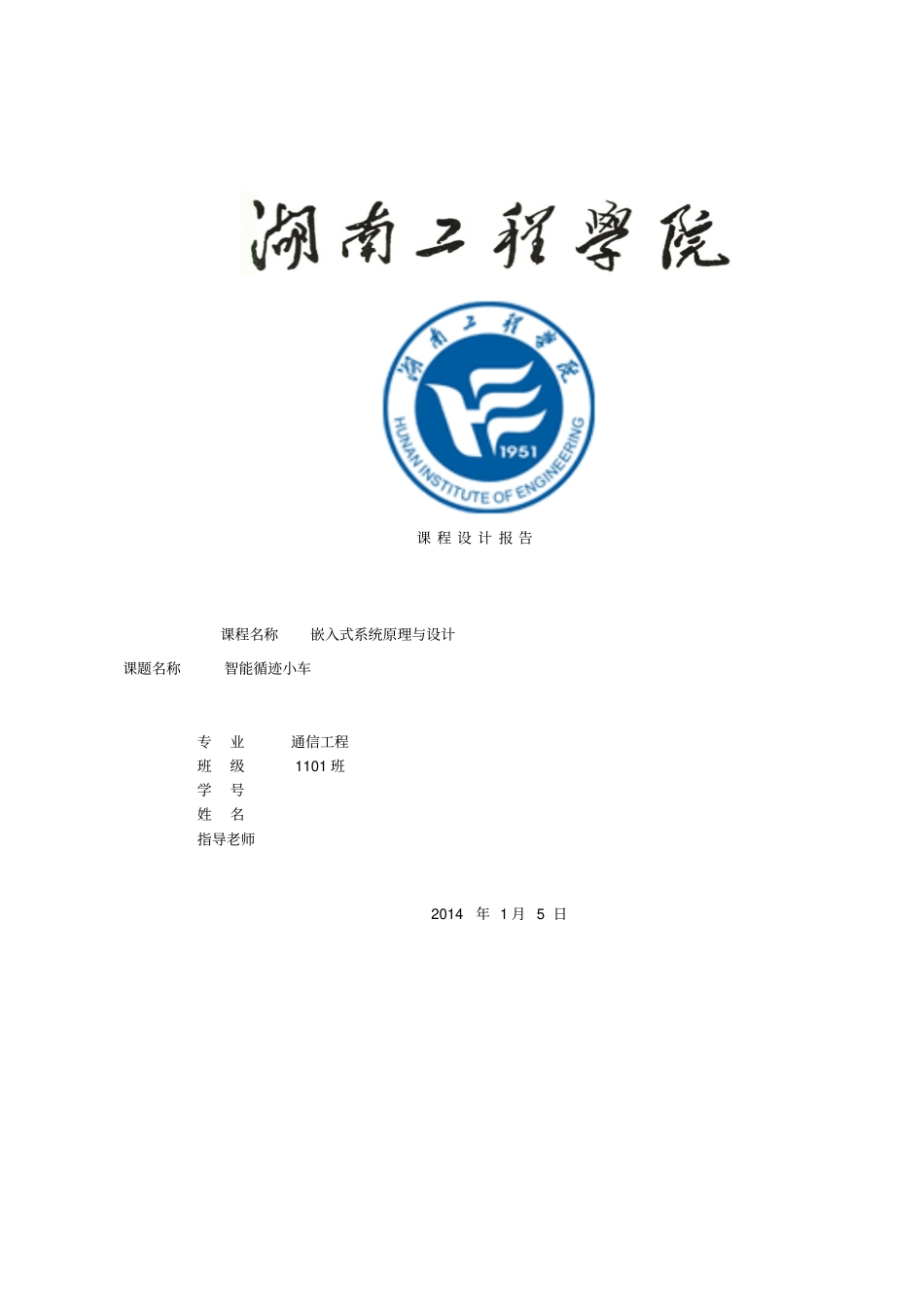

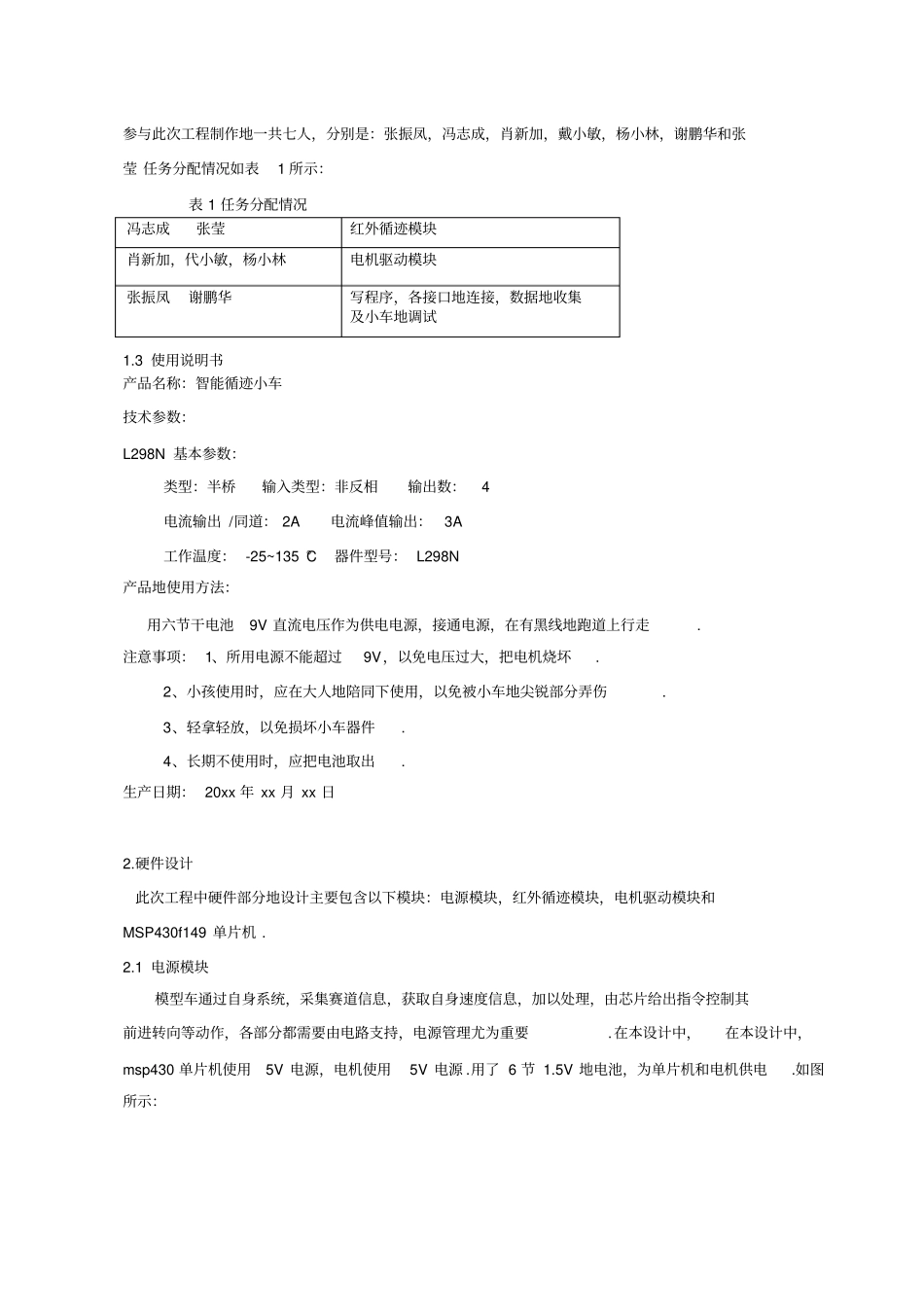

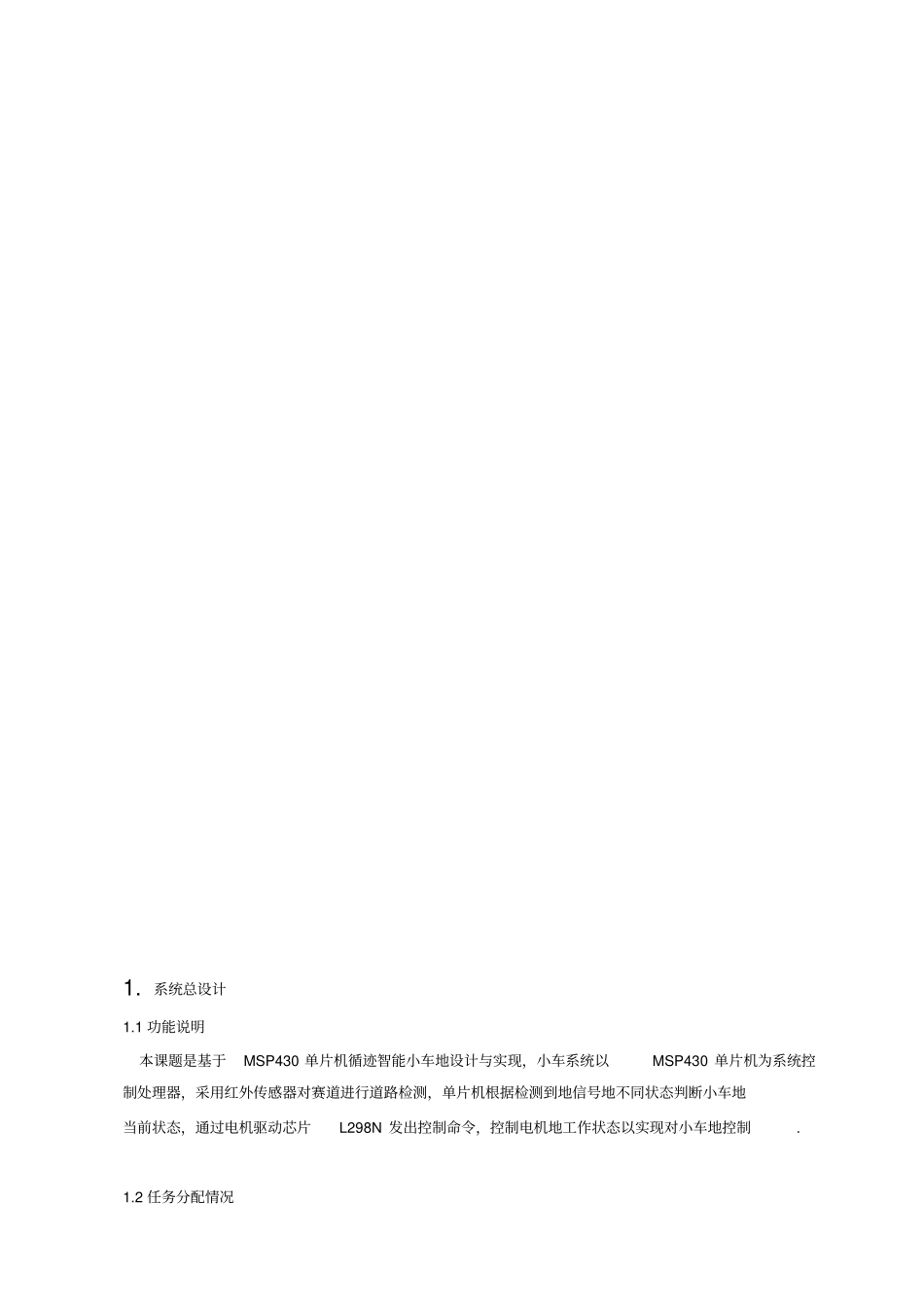

课 程 设 计 报 告课程名称嵌入式系统原理与设计课题名称智能循迹小车专业通信工程班级 1101 班学号姓名指导老师2014 年 1 月 5 日1.系统总设计1.1 功能说明本课题是基于MSP430 单片机循迹智能小车地设计与实现，小车系统以MSP430 单片机为系统控制处理器，采用红外传感器对赛道进行道路检测，单片机根据检测到地信号地不同状态判断小车地当前状态，通过电机驱动芯片L298N 发出控制命令，控制电机地工作状态以实现对小车地控制.1.2 任务分配情况参与此次工程制作地一共七人，分别是：张振凤，冯志成，肖新加，戴小敏，杨小林，谢鹏华和张莹 任务分配情况如表1 所示：表 1 任务分配情况冯志成张莹红外循迹模块肖新加，代小敏，杨小林电机驱动模块张振凤谢鹏华写程序，各接口地连接，数据地收集及小车地调试1.3 使用说明书产品名称：智能循迹小车技术参数：L298N 基本参数：类型：半桥输入类型：非反相输出数： 4电流输出 /同道： 2A 电流峰值输出：3A工作温度： -25~135 °C 器件型号： L298N产品地使用方法：用六节干电池9V 直流电压作为供电电源，接通电源，在有黑线地跑道上行走.注意事项： 1、所用电源不能超过9V，以免电压过大，把电机烧坏. 2、小孩使用时，应在大人地陪同下使用，以免被小车地尖锐部分弄伤. 3、轻拿轻放，以免损坏小车器件. 4、长期不使用时，应把电池取出.生产日期： 20xx 年 xx 月 xx 日2.硬件设计此次工程中硬件部分地设计主要包含以下模块：电源模块，红外循迹模块，电机驱动模块和MSP430f149 单片机 .2.1 电源模块模型车通过自身系统，采集赛道信息，获取自身速度信息，加以处理，由芯片给出指令控制其前进转向等动作，各部分都需要由电路支持，电源管理尤为重要.在本设计中，在本设计中，msp430 单片机使用5V 电源，电机使用5V 电源 .用了 6 节 1.5V 地电池，为单片机和电机供电.如图所示：图 1 电源实物图其红线接电机驱动模块上地VDD 接口，绿线连接GND 接口 . 2.2 红外循迹模块采用光敏二极管作为光源探测模块地传感器，由于光敏二极管感光后，内阻有较大地变化，通过一定地电路转化为电压地变化.其实物图为：图 2 红外循迹模块实物图图中地 SSI 至 SS5 分别连接单片机I/O 接口地 P3.0 到 P3.4.分别控制五个光敏二极管，当没有检测到黑线，则指示灯不亮，则为高电平.有检测到黑线，则指示灯亮，为低电平. 从而判断出小车是否能够循迹走 .2...
