基于单片机8路电压表汇编VIP免费

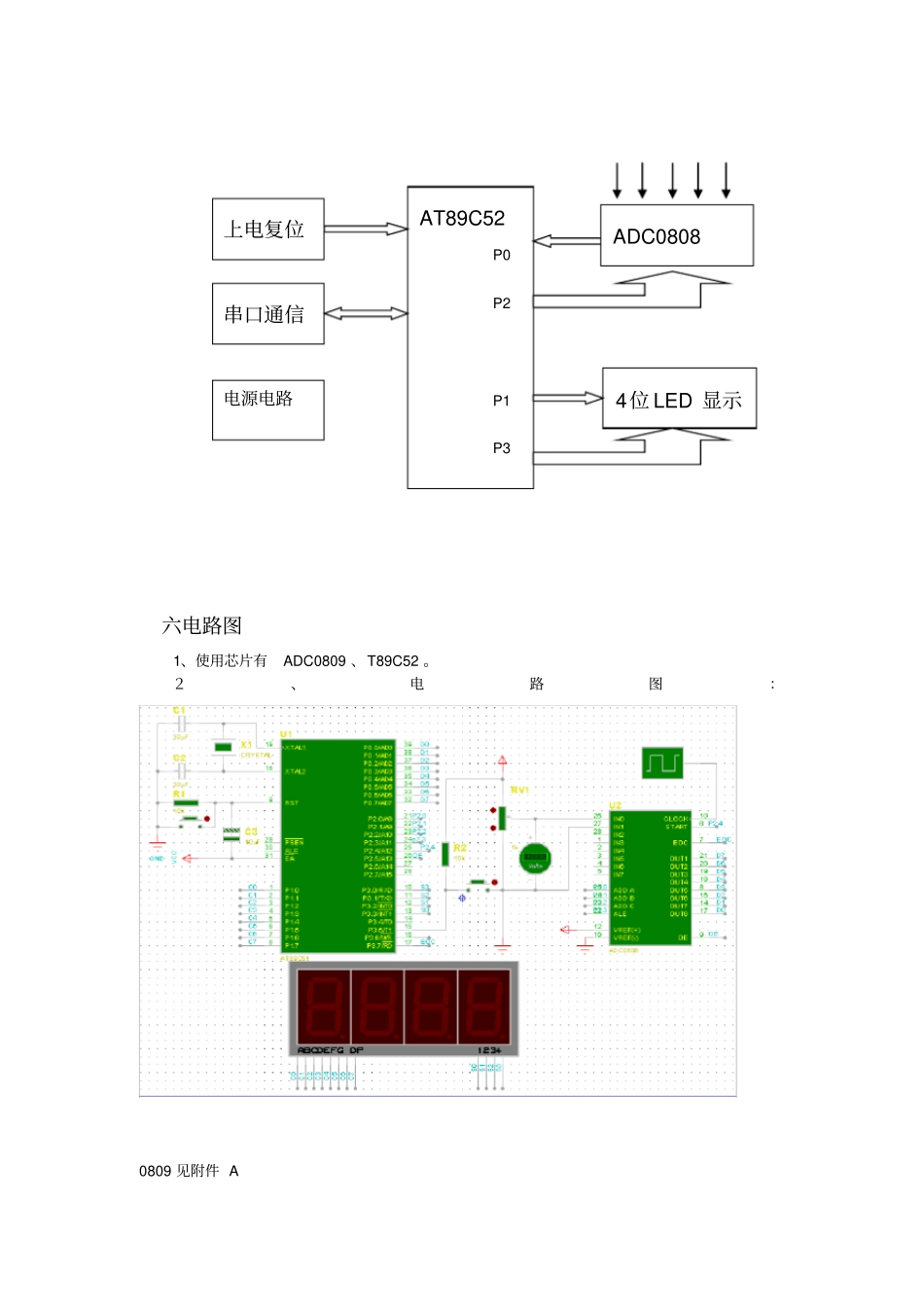

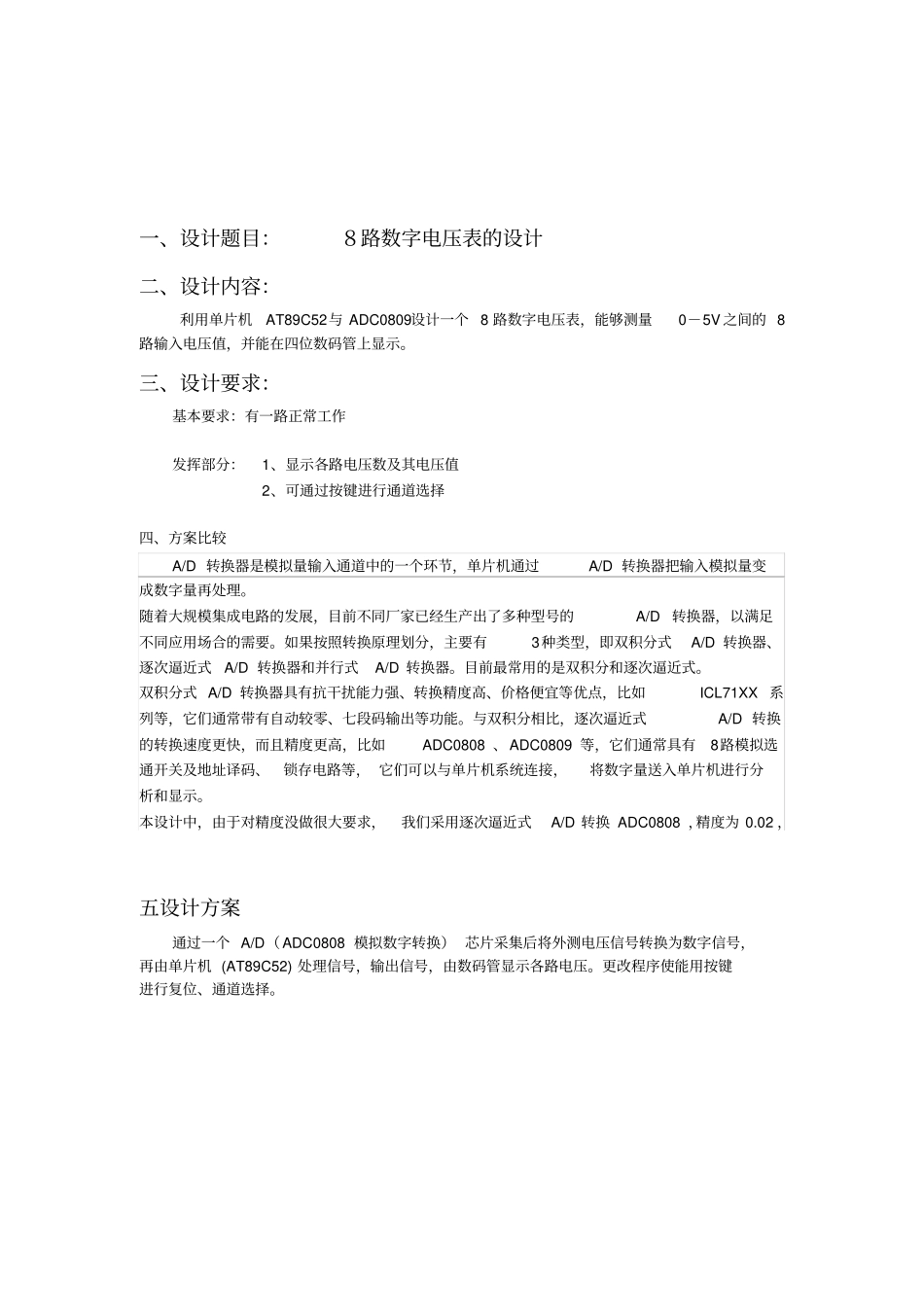

一、设计题目：８路数字电压表的设计二、设计内容：利用单片机AT89C52与 ADC0809设计一个 8 路数字电压表，能够测量0－5V 之间的 8路输入电压值，并能在四位数码管上显示。三、设计要求：基本要求：有一路正常工作发挥部分：1、显示各路电压数及其电压值2、可通过按键进行通道选择四、方案比较A/D 转换器是模拟量输入通道中的一个环节，单片机通过A/D 转换器把输入模拟量变成数字量再处理。随着大规模集成电路的发展，目前不同厂家已经生产出了多种型号的A/D 转换器，以满足不同应用场合的需要。如果按照转换原理划分，主要有3种类型，即双积分式A/D 转换器、逐次逼近式A/D 转换器和并行式A/D 转换器。目前最常用的是双积分和逐次逼近式。双积分式 A/D 转换器具有抗干扰能力强、转换精度高、价格便宜等优点，比如ICL71XX 系列等，它们通常带有自动较零、七段码输出等功能。与双积分相比，逐次逼近式A/D 转换的转换速度更快，而且精度更高，比如ADC0808 、ADC0809 等，它们通常具有8路模拟选通开关及地址译码、锁存电路等， 它们可以与单片机系统连接，将数字量送入单片机进行分析和显示。本设计中，由于对精度没做很大要求，我们采用逐次逼近式A/D 转换 ADC0808 ，精度为 0.02 ，五设计方案通过一个 A/D（ADC0808 模拟数字转换） 芯片采集后将外测电压信号转换为数字信号，再由单片机 (AT89C52) 处理信号，输出信号，由数码管显示各路电压。更改程序使能用按键进行复位、通道选择。六电路图1、使用芯片有ADC0809 、T89C52 。２、电路图：0809 见附件 A AT89C52 P0 P2 P1 P3 上电复位串口通信电源电路4位 LED 显示ADC0808 AT89C51 简介AT89C51 是一种带 4K 字节闪烁可编程可擦除只读存储器（FPEROM — Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8 位微处理器，俗称单片机。由于将多功能 8位 CPU 和闪烁存储器组合在单个芯片中，ATMEL 的 AT89C51 是一种高效微控制器， AT89C2051 是它的一种精简版本。AT89C 单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。外形及引脚排列如图所示七、编程序、调试1、程序设计内容由于 ADC0809 的参考电压VREF ＝ VCC ，所以转换之后的数据要经过数据处理，在数码管上显示出电压值。实际显示的电压值(D/256*VREF) 2、调试过程在实验过程中， 发现了数码管显示的一直为0，进多次试验得出为ADC0808...
