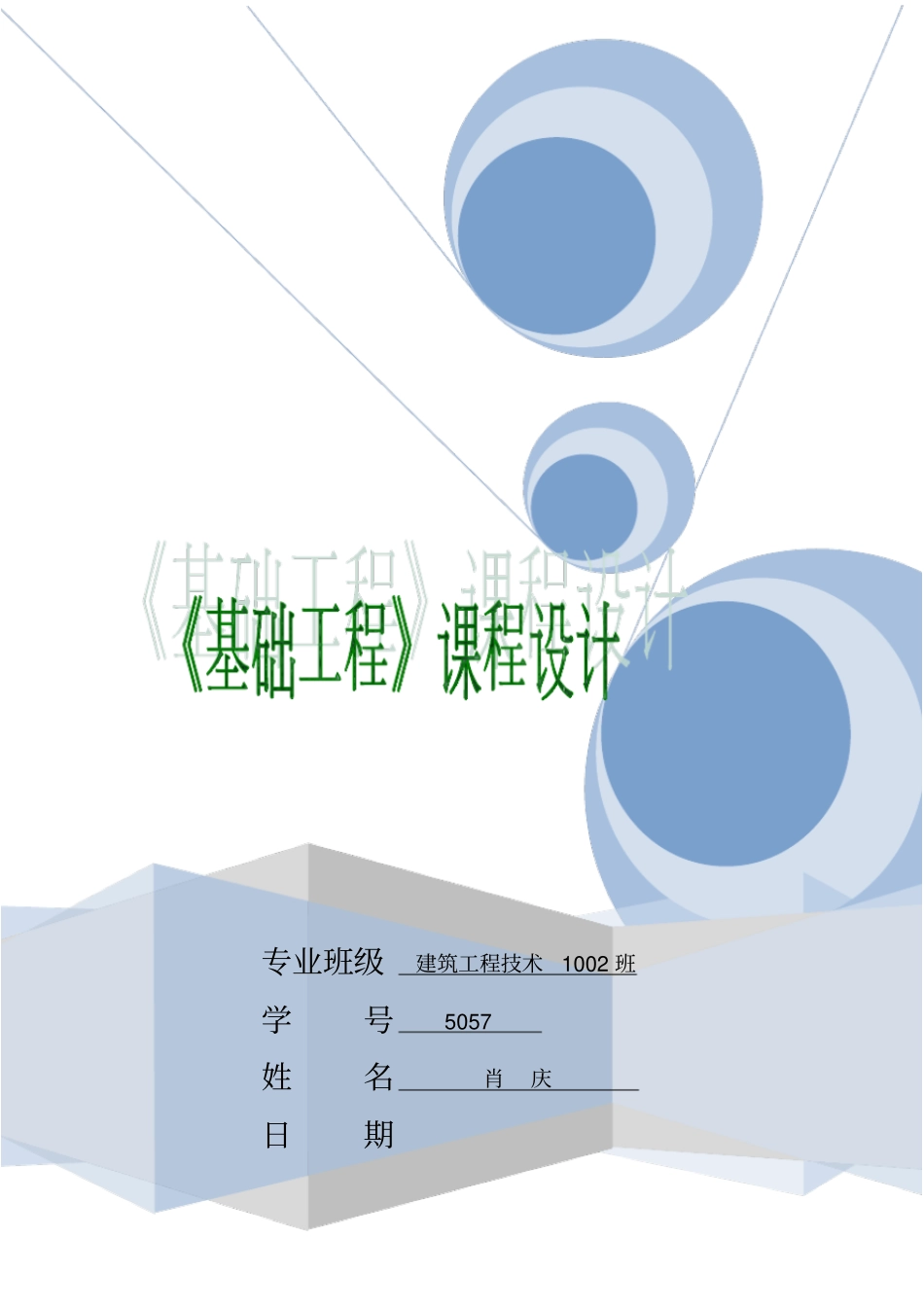

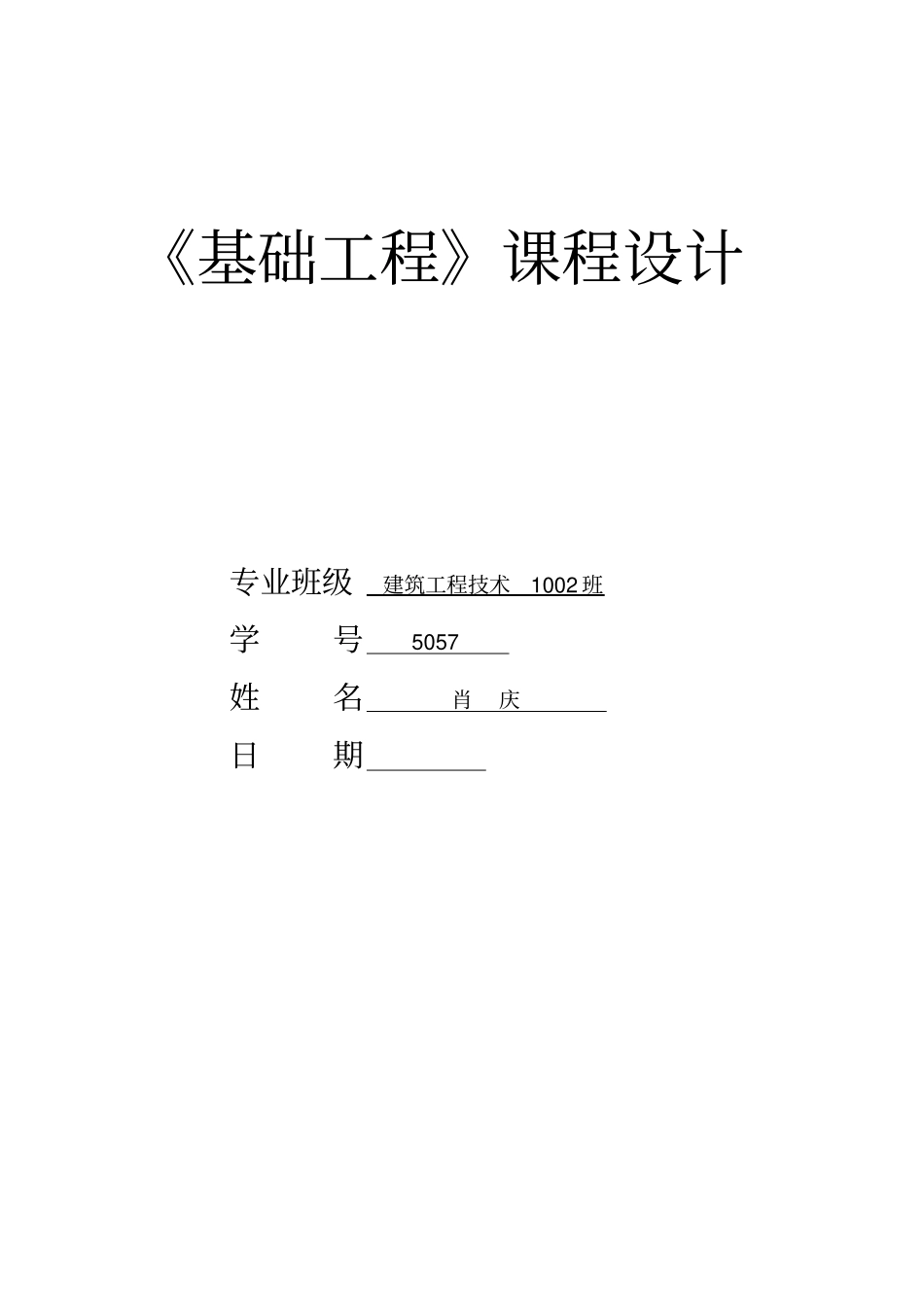

专业班级建筑工程技术1002 班学号5057姓名肖庆日期《基础工程》课程设计专业班级建筑工程技术1002 班学号5057姓名肖庆日期基 础工程课程设计任务书设计题目： 武汉一中学宿舍楼基础设计班级建工 10 级学生肖庆指导教师杨泰华、王瑞芳武 汉 科 技 大 学 城 市 建 设 学 院二 O 12 年 五 月一. 设计题目 : 武汉一中学宿舍楼基础设计二. 建设地点： 武汉市三. 设计原始资料：1. 地质、水文资料 :根据工程地质勘测报告，拟建场地地势较为平坦，该场地地表以下土层分布情况如表1所示。表 1 地基土的物理力学指标序号名称土 层 厚度 /m含水量/%重度/kN/m3孔 隙比塑限液限压 缩 模 量/MPa黏 聚 力/kPa摩 擦 角/ °承 载 力/kPa1杂填182粉砂中密5-212303淤泥质土3491311784含砾中砂20中密-24280地下水位距地表最低为 -1.8m，对建筑物基础无影响。2. 气象资料 :全年主导风向为偏南风，夏季主导风向为东南风，冬季主导风向为北偏西风；常年降雨量为 1283.7mm左右，基本风压为 m2。3. 底层室内主要地坪标高为士，相当于绝对标高6.564m。四. 上部结构资料上部结构为框架结构， 采用粉煤灰轻渣空心砌块，3/8mkN，底层填充墙高为 3.4m。地基基础设计等级为乙级。柱截面尺寸为400mm*500mm;传至底层柱下端的荷载分别为：传到边柱 A、D轴线的荷载为：（ 1）kF =（1234+3n）kN，mkNnM k.)250(, 剪力kH =(30+2n)kN。（其中，kk HM ,沿柱截面长边方向作用； n为学生学号最后两位数） ；传到 中柱 B、C轴线的荷载为：轴力kF =(1643+2n)kN，mkNnM k.)360(所有柱剪力作用在基础顶面；基础梁截面尺寸取为250mm*400mm。五、设计内容及要求A. 柱下独立基础对于边柱，采用柱下独立基础。设计参照教材例2-2 及例 2-3.B. 双柱联合基础对于间距小的中柱，可采用双柱联合基础。轴线C.轴线 3 及 J 相交的柱；轴线 K 及 2 相交的柱荷载同边柱A、D轴线的柱；轴线 1 及 C相交的柱和轴线 2 及 B 相交的柱采用双柱联合基础。D.计算步骤（1）确定基础底面尺寸；（2）持力层（软弱下卧层）承载力验算；（3）确定基础高度，并进行抗冲切验算；（4）基础底板的配筋计算。六、设计成果1. 基础平面布置：包括柱和基础底板平面布置图、基础梁的布置及各自编号；2、柱下独立基础和双柱联合基础的详图；3. 、必要的设计说明。建议图纸采用 A3 幅面，表达要清楚；计算说明书一律用A4幅面；装订顺序：...
