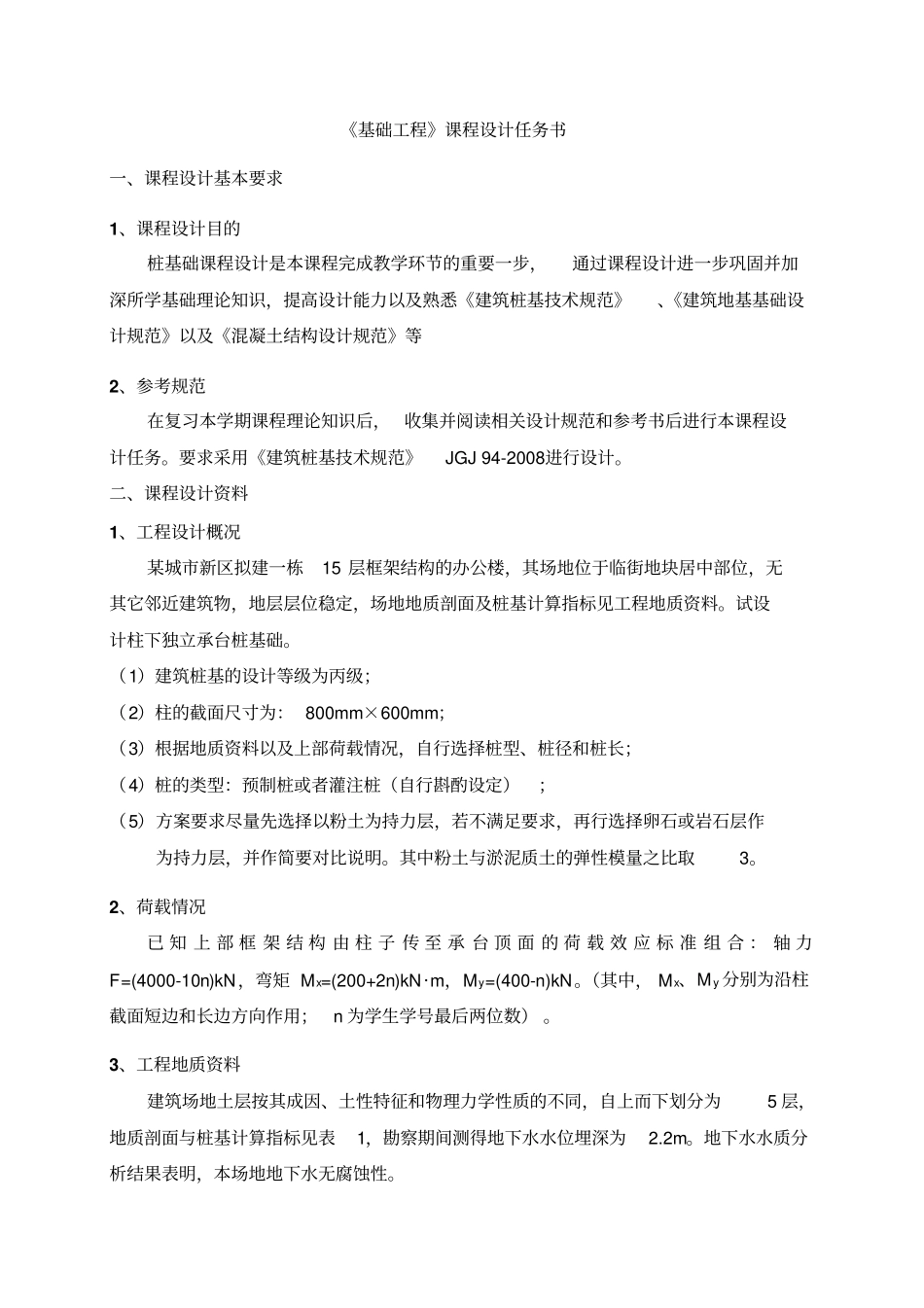

《基础工程》课程设计任务书一、课程设计基本要求1、课程设计目的桩基础课程设计是本课程完成教学环节的重要一步，通过课程设计进一步巩固并加深所学基础理论知识，提高设计能力以及熟悉《建筑桩基技术规范》、《建筑地基基础设计规范》以及《混凝土结构设计规范》等2、参考规范在复习本学期课程理论知识后， 收集并阅读相关设计规范和参考书后进行本课程设计任务。要求采用《建筑桩基技术规范》JGJ 94-2008进行设计。二、课程设计资料1、工程设计概况某城市新区拟建一栋15 层框架结构的办公楼，其场地位于临街地块居中部位，无其它邻近建筑物，地层层位稳定，场地地质剖面及桩基计算指标见工程地质资料。试设计柱下独立承台桩基础。（1）建筑桩基的设计等级为丙级；（2）柱的截面尺寸为： 800mm×600mm；（3）根据地质资料以及上部荷载情况，自行选择桩型、桩径和桩长；（4）桩的类型：预制桩或者灌注桩（自行斟酌设定）；（5）方案要求尽量先选择以粉土为持力层，若不满足要求，再行选择卵石或岩石层作为持力层，并作简要对比说明。其中粉土与淤泥质土的弹性模量之比取3。2、荷载情况已 知 上 部 框 架 结 构 由 柱 子 传 至 承 台 顶 面 的 荷 载 效 应 标 准 组 合 ： 轴 力F=(4000-10n)kN，弯矩 Mx=(200+2n)kN·m，My=(400-n)kN。（其中， Mx、M y 分别为沿柱截面短边和长边方向作用；n 为学生学号最后两位数） 。3、工程地质资料建筑场地土层按其成因、土性特征和物理力学性质的不同，自上而下划分为5 层，地质剖面与桩基计算指标见表1，勘察期间测得地下水水位埋深为2.2m。地下水水质分析结果表明，本场地地下水无腐蚀性。表 1 地质剖面与桩基计算指标土层种类层厚/m 地下水位/m 单桩布置/m 桩基计算指标/kpa 预制桩泥浆护壁钻（冲）孔桩干作业钻孔桩qpkqsikqpkqsikqpkqsik粘性土3.0 1000 60 350 55 500 55 淤泥9.5 14 12 12 粉土4.5 1800 55 600 50 1300 50 淤泥质土9.2 22 20 20 卵石3.0 11000 250 3500 150 5000 160 强风化硬质岩未见底9000 250 2000 180 2500 180 粘性土淤泥淤泥质土卵石9.51.02.04.59200强风化硬质岩3.0粉土三、设计内容及要求（1）确定单桩竖向承载力特征值；（2）确定桩数，桩的平面布置，承台平面尺寸，单桩承载力验算；若必要，进行软弱下卧层承载力验算；（3）承台结构设计及验算；（4）桩及承台施工图设计：包括桩平面布置图...
