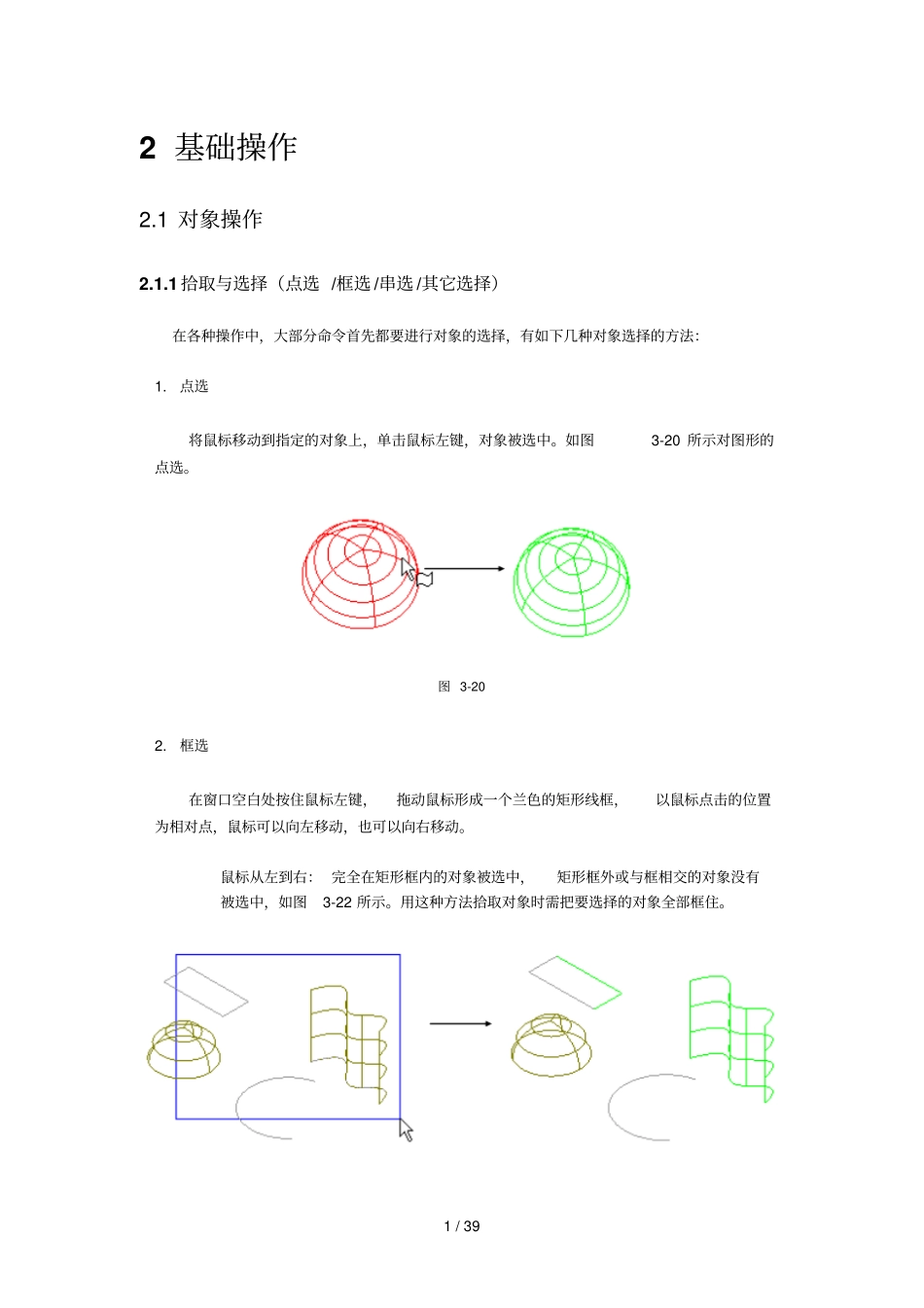

1 / 39 2 基础操作2.1 对象操作2.1.1 拾取与选择(点选 /框选 /串选 /其它选择)在各种操作中,大部分命令首先都要进行对象的选择,有如下几种对象选择的方法:1. 点选将鼠标移动到指定的对象上,单击鼠标左键,对象被选中。如图3-20 所示对图形的点选。图 3-20 2. 框选在窗口空白处按住鼠标左键,拖动鼠标形成一个兰色的矩形线框,以鼠标点击的位置为相对点,鼠标可以向左移动,也可以向右移动。鼠标从左到右: 完全在矩形框内的对象被选中,矩形框外或与框相交的对象没有被选中,如图3-22 所示。用这种方法拾取对象时需把要选择的对象全部框住。2 / 39 图 3-22 鼠标从右到左: 凡是在矩形线框内或与矩形线框相交的所有对象均被选中,矩形框外的对象没有被选中。我们称这种方法为相交框选,如图3-23 所示。图 3-23 说明 : 在点选和窗选时,按住shift 键进行复选 (向选择集中增加元素),按住 ctrl 键进行反选(从选择集中减除元素)。3. 串选在拾取与选择中,还有一种特殊的选择方式:串选。在曲线编辑中,可能会根据需要拾取曲线链或者把曲线组合起来,这里就会用到串选。在可能用到串选的地方,系统在导航工具栏中会出现如图3-所示串选工具栏。其中提供了有两种串链拾取的方法:串链拾取和限制串链拾取。图 3- 串链拾取: 拾取一条曲线链上的任意一条曲线,系统自动进行搜索来将整个链上的所有曲线选中;点击“结束拾取”按钮或单击鼠标右键结束拾取。“串链拾取”的效果如图3-所示。3 / 39 图 3- 限制拾取:拾取曲线链上的开始曲线段和下一段要连接的曲线来有选择地拾取曲线链上的曲线。选择“限制串链”模式,系统提示拾取每一条曲线,并给出拾取的方向,可以灵活的进行拾取与选择,其余操作与“串链拾取”类似,“限制串链”拾取过程如图3-所示。图 3- 点击“对象过滤”按钮,弹出如图3-所示的“轮廓拾取过滤”对话框,可以设置过滤和串选参数。4 / 39 图 3- 各选项的含义如下:曲线过滤根据曲线的类型进行过滤。曲线的类型 包括直线、 圆弧、 样条曲线、组合曲线、 三维折线、 曲面边界线和曲面边界环等。选择某一曲线类型,则这类曲线可以被串选,否则不能被串选。点击“全选”和“反选”按钮可以进行全部类型选择和类型的反向选择;颜色过滤选择该选项,则曲线链上只有颜色相同的曲线才能一起被串选曲线共面选择该选项,则只有在同一平面内的曲线才能一起被串选角度过滤选择该选项, ...
