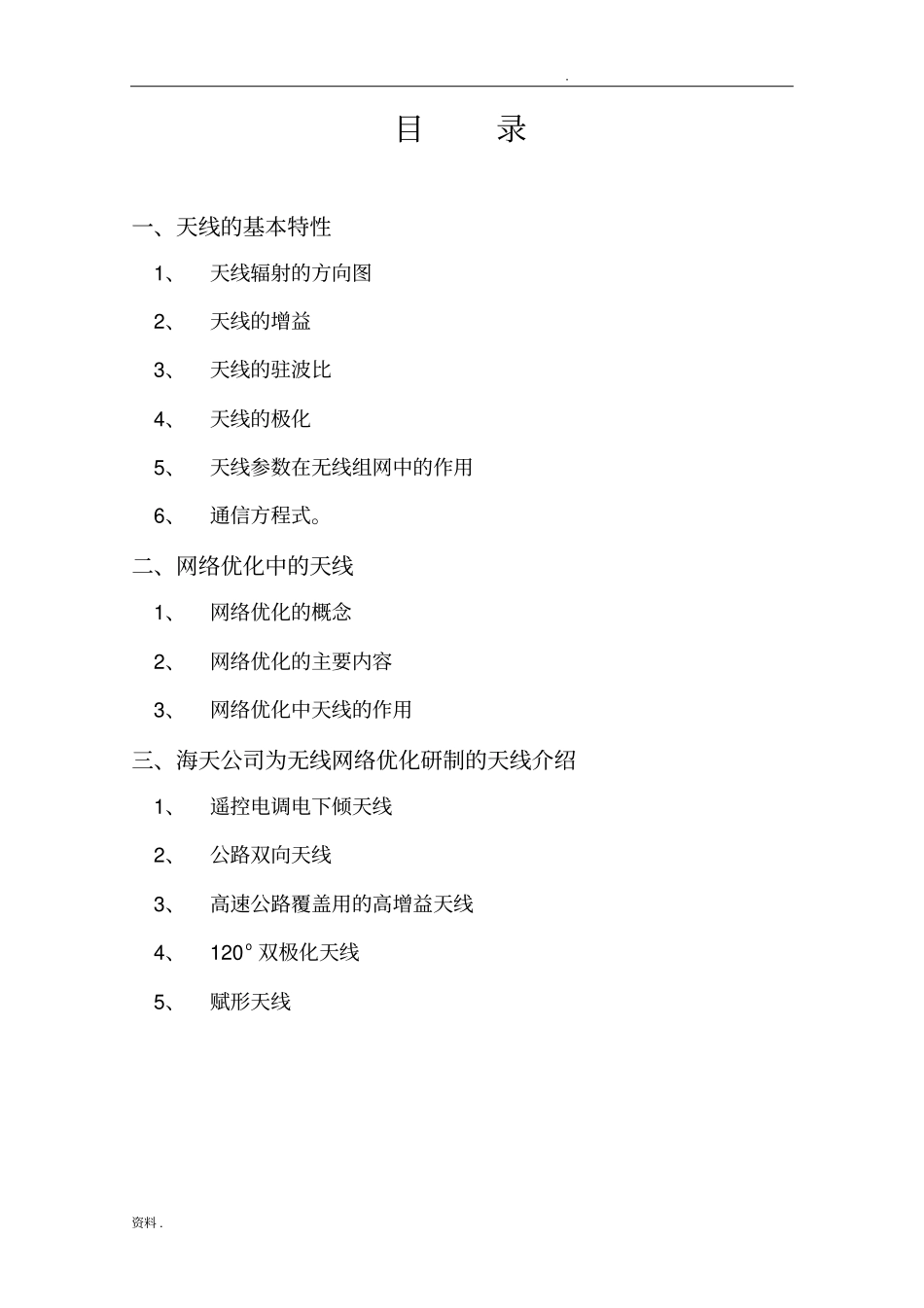

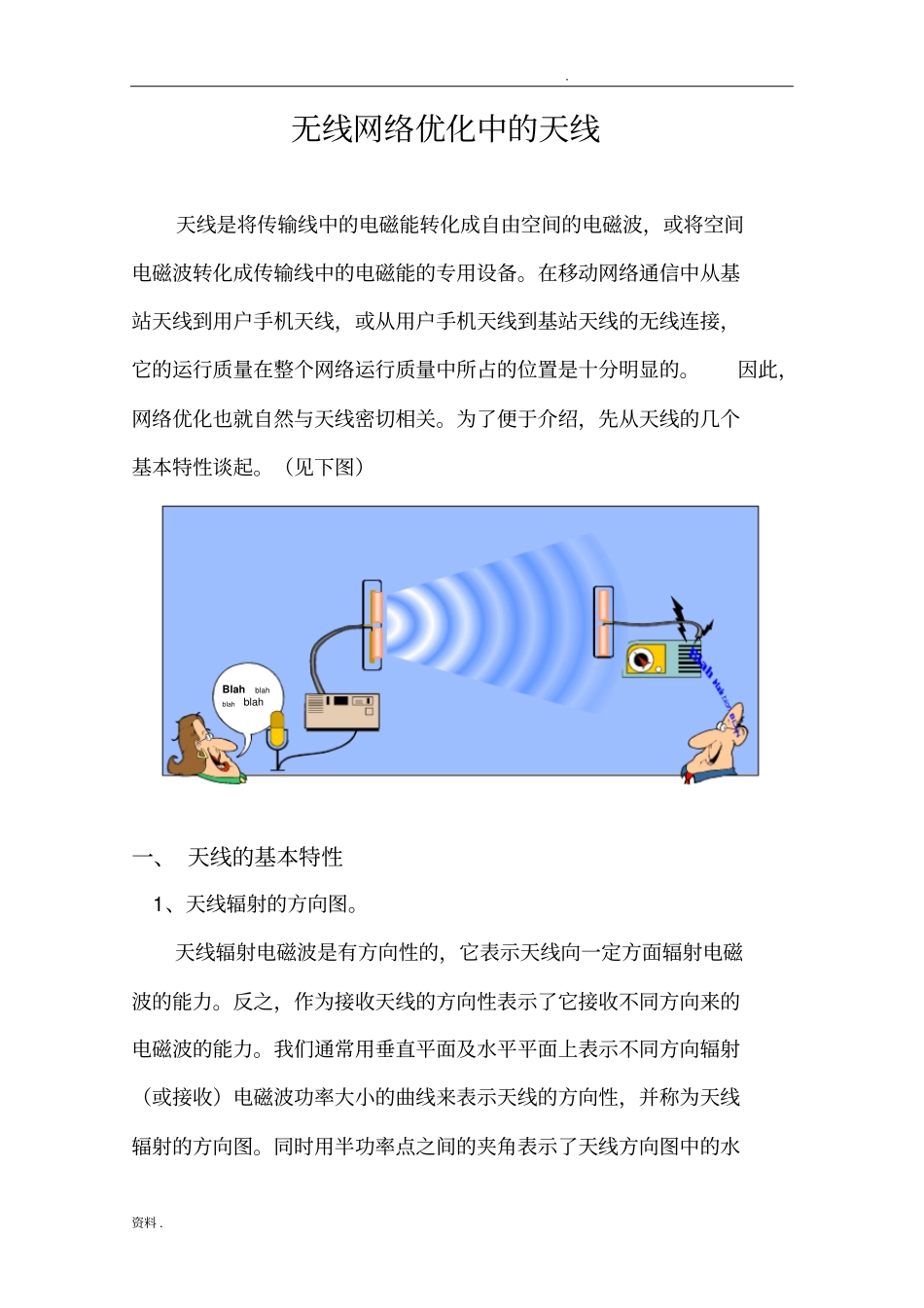

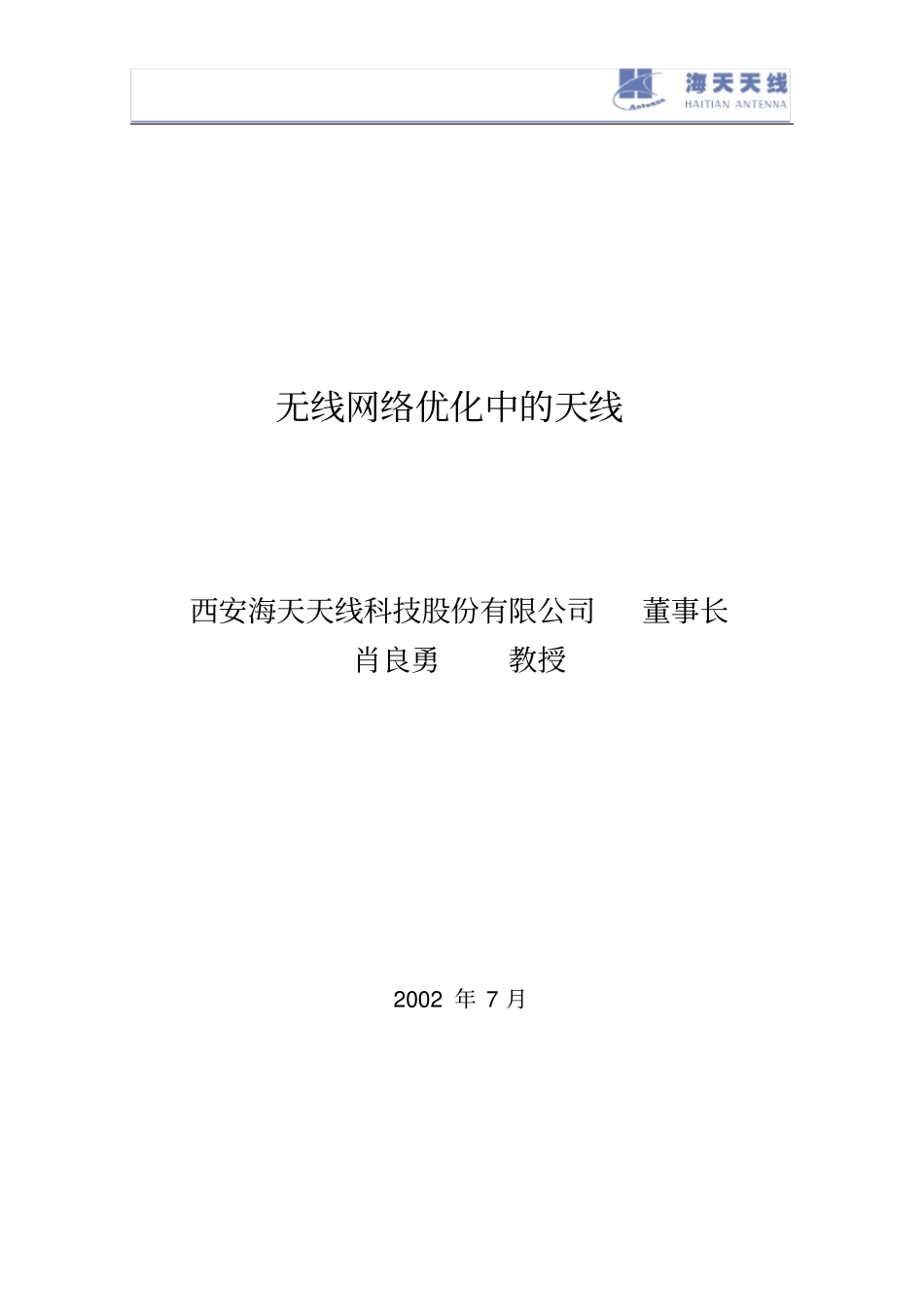

无线网络优化中的天线西安海天天线科技股份有限公司董事长肖良勇教授2002 年 7 月. 资料 . 目录一、天线的基本特性1、天线辐射的方向图2、天线的增益3、天线的驻波比4、天线的极化5、天线参数在无线组网中的作用6、通信方程式。二、网络优化中的天线1、网络优化的概念2、网络优化的主要内容3、网络优化中天线的作用三、海天公司为无线网络优化研制的天线介绍1、遥控电调电下倾天线2、公路双向天线3、高速公路覆盖用的高增益天线4、120o 双极化天线5、赋形天线. 资料 . 无线网络优化中的天线天线是将传输线中的电磁能转化成自由空间的电磁波，或将空间电磁波转化成传输线中的电磁能的专用设备。在移动网络通信中从基站天线到用户手机天线，或从用户手机天线到基站天线的无线连接，它的运行质量在整个网络运行质量中所占的位置是十分明显的。因此，网络优化也就自然与天线密切相关。为了便于介绍，先从天线的几个基本特性谈起。（见下图）一、 天线的基本特性1、天线辐射的方向图。天线辐射电磁波是有方向性的，它表示天线向一定方面辐射电磁波的能力。反之，作为接收天线的方向性表示了它接收不同方向来的电磁波的能力。我们通常用垂直平面及水平平面上表示不同方向辐射（或接收）电磁波功率大小的曲线来表示天线的方向性，并称为天线辐射的方向图。同时用半功率点之间的夹角表示了天线方向图中的水Blahblahblah blah. 资料 . 平波束宽度及垂直波束宽度。 （见下图）60 °峰值- 3dB 点- 3dB 点3dB 波束宽度水平面方向图垂直面方向图峰值- 3dB 点- 3dB 点15°下旁瓣抑制上旁瓣抑制垂直面波束图立体方向图. 资料 . 2、天线的增益。天线通常是无源器件，它并不放大电磁信号，天线的增益是将天线辐射电磁波进行聚束以后比起理想的参考天线，在输入功率相同条件下，在同一点上接收功率的比值，显然增益与天线的方向图有关。方向图中主波束越窄，副瓣尾瓣越小，增益就越高。可以看出高的增益是以减小天线波束的照射范围为代价的。3、天线的驻波比天线驻波比表示天馈线与基站（收发信机）匹配程度的指标。驻波比的定义：0.1minmaxUUVSWRUmax ——馈线上波腹电压；Umin ——馈线上波节电压。驻波比的产生，是由于入射波能量传输到天线输入端B 未被全部吸收（辐射）、产生反射波，迭加而形成的。VSWR 越大，反射越大，匹配越差。那么，驻波比差，到底有哪些坏处？在工程上可以接受的驻波比是多少？一个适当的驻波比指标是要...
