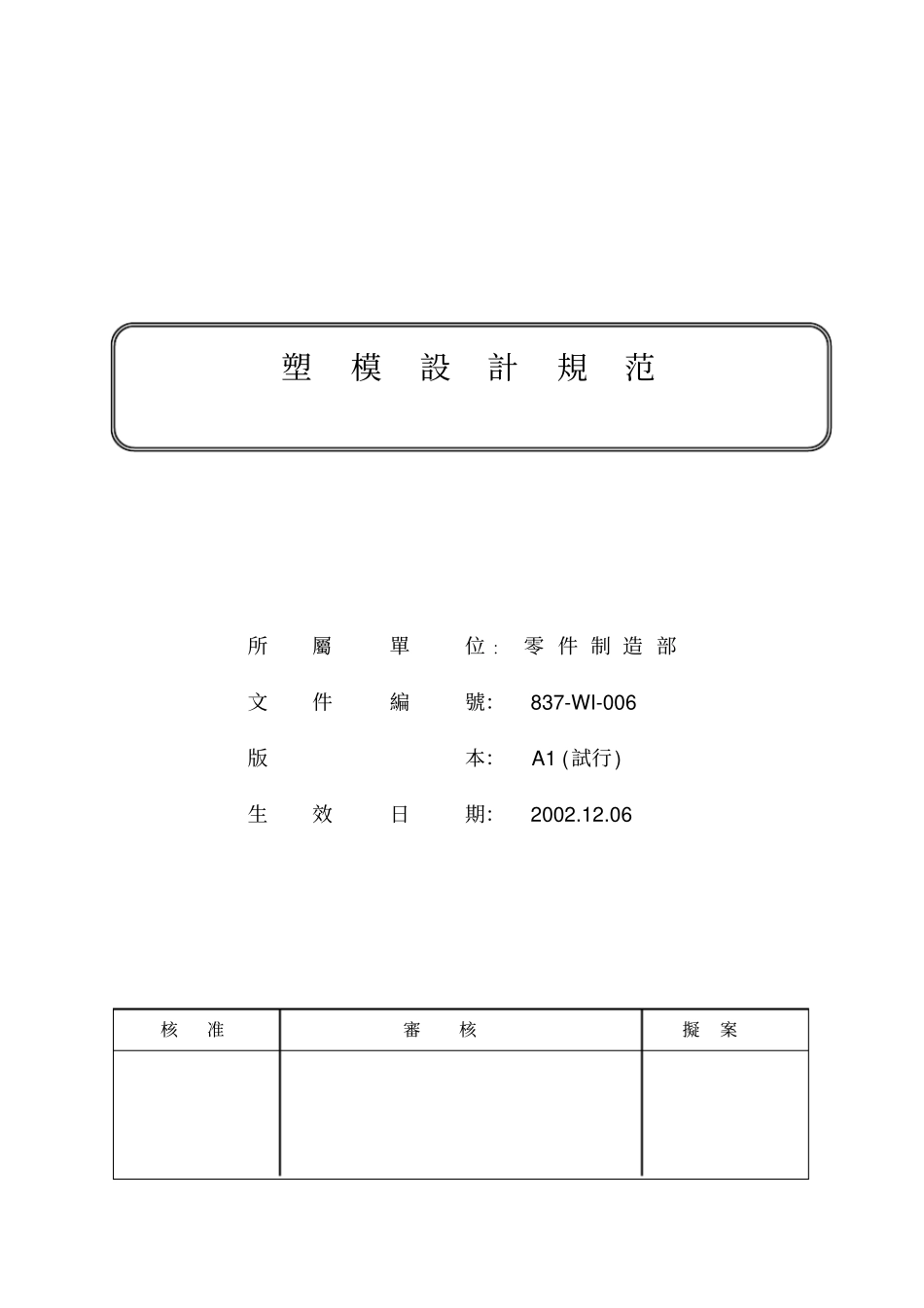

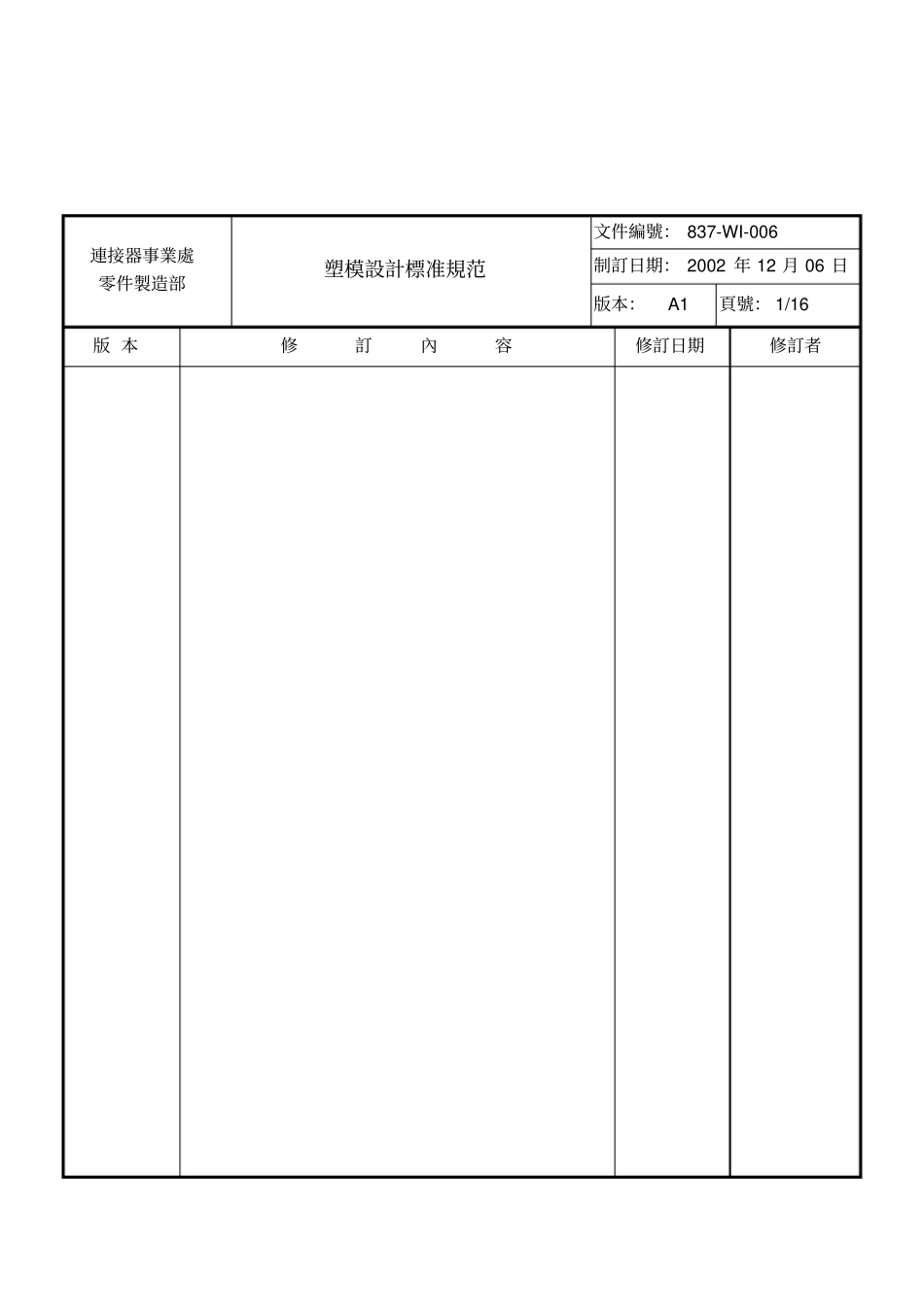

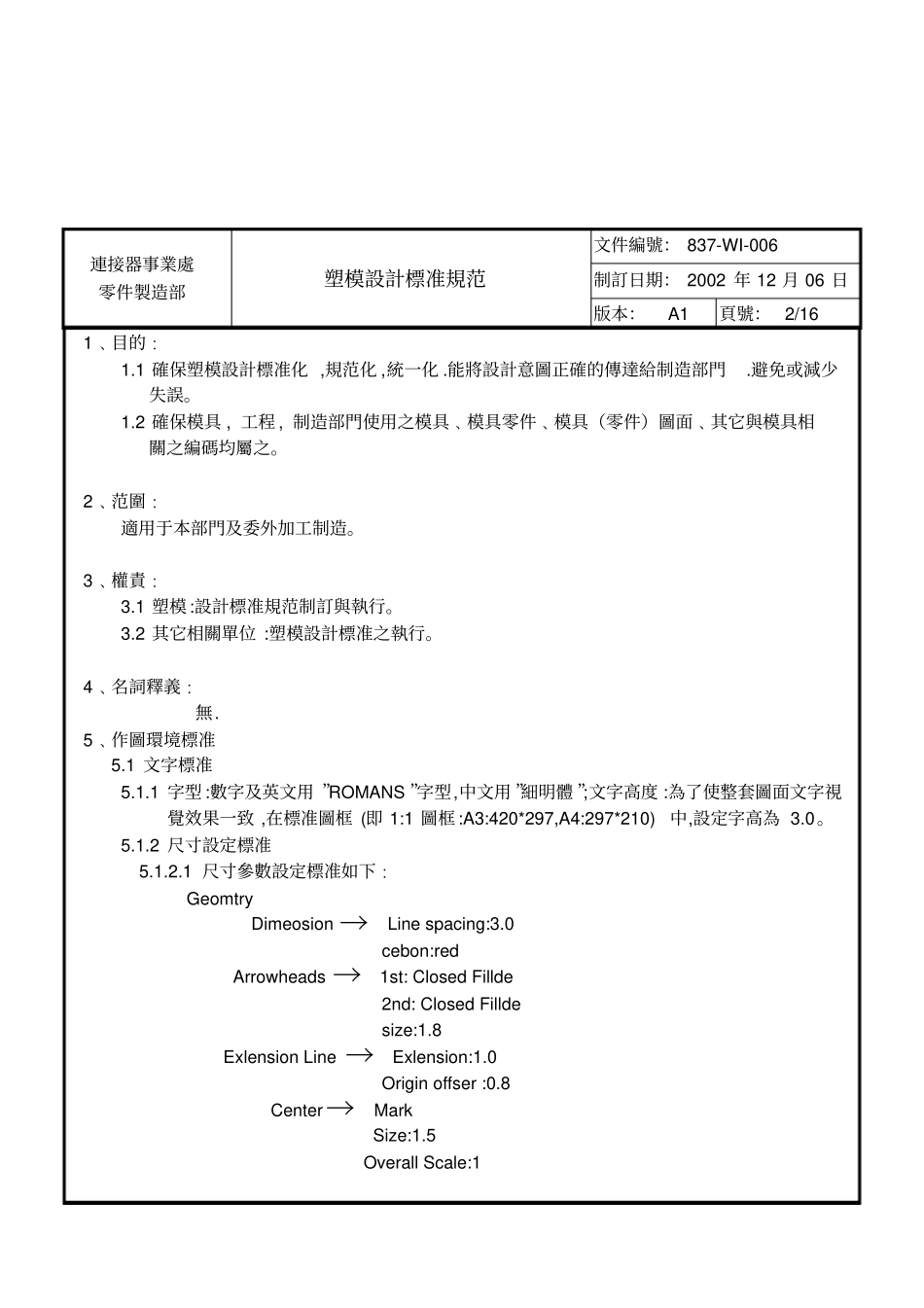

所屬單位﹕零 件 制 造 部文件編號：837-WI-006 版本：A1 (試行) 生效日期：2002.12.06 核准審核擬案塑模設計規范連接器事業處零件製造部塑模設計標准規范文件編號： 837-WI-006 制訂日期： 2002 年 12 月 06 日版本：A1 頁號： 1/16 版 本修訂內容修訂日期修訂者連接器事業處零件製造部塑模設計標准規范文件編號： 837-WI-006 制訂日期： 2002 年 12 月 06 日版本：A1 頁號： 2/16 1﹑目的﹕1.1 確保塑模設計標准化 ,規范化 ,統一化 .能將設計意圖正確的傳達給制造部門.避免或減少失誤。1.2 確保模具 , 工程 , 制造部門使用之模具﹑模具零件﹑模具（零件）圖面﹑其它與模具相關之編碼均屬之。2﹑范圍﹕適用于本部門及委外加工制造。3﹑權責﹕3.1 塑模 :設計標准規范制訂與執行。3.2 其它相關單位 :塑模設計標准之執行。4﹑名詞釋義﹕無. 5﹑作圖環境標准5.1 文字標准5.1.1 字型 :數字及英文用 ”ROMANS ”字型,中文用 ”細明體 ”;文字高度 :為了使整套圖面文字視覺效果一致 ,在標准圖框 (即 1:1 圖框 :A3:420*297,A4:297*210)中,設定字高為 3.0。5.1.2 尺寸設定標准5.1.2.1 尺寸參數設定標准如下﹕Geomtry Dimeosion →Line spacing:3.0 cebon:red Arrowheads →1st: Closed Fillde 2nd: Closed Fillde size:1.8 Exlension Line →Exlension:1.0 Origin offser :0.8 Center→Mark Size:1.5 Overall Scale:1 連接器事業處零件製造部塑模設計標准規范文件編號： 837-WI-006 制訂日期： 2002 年 12 月 06 日版本：A1 頁號： 3/16 5.1.2.2 Format: Fie:Bese Fie Horiontal Jnseifixation:Centered Rereical Jnseification:Centered 5.1.2.3 Annotation Text Height Gap:0.5 Color:Green 5.2 圖面標准5.2.1 圖框﹕為了便于查閱 ,裝訂 ,保存 ,圖框統一標准如下A3 圖框﹕ 420*297 橫印 (附件一 ,附件二 ) A4 圖框﹕ 297*210 直印 (附件三 ) 5.2.2 圖面要求﹕5.2.2.1 零件圖面應按其模中位置分類擺放,以便于查找 ,如上模零件 ,下模零件 ,滑塊零件。5.2.2.2 圖面尺寸標准法 :除圖件外 ,所有模板 ,模仁之尺寸均采用坐標標准形式。5.2.2.3 視圖投影關系 :第三視角法。5.3 塑模成型零件工作尺寸計算方法及公差取向標准。5.3.1 型腔尺寸 (凹入部 .槽及其它凹入部分 ):在與塑膠熔體成塑件之間產生摩擦磨損后...
