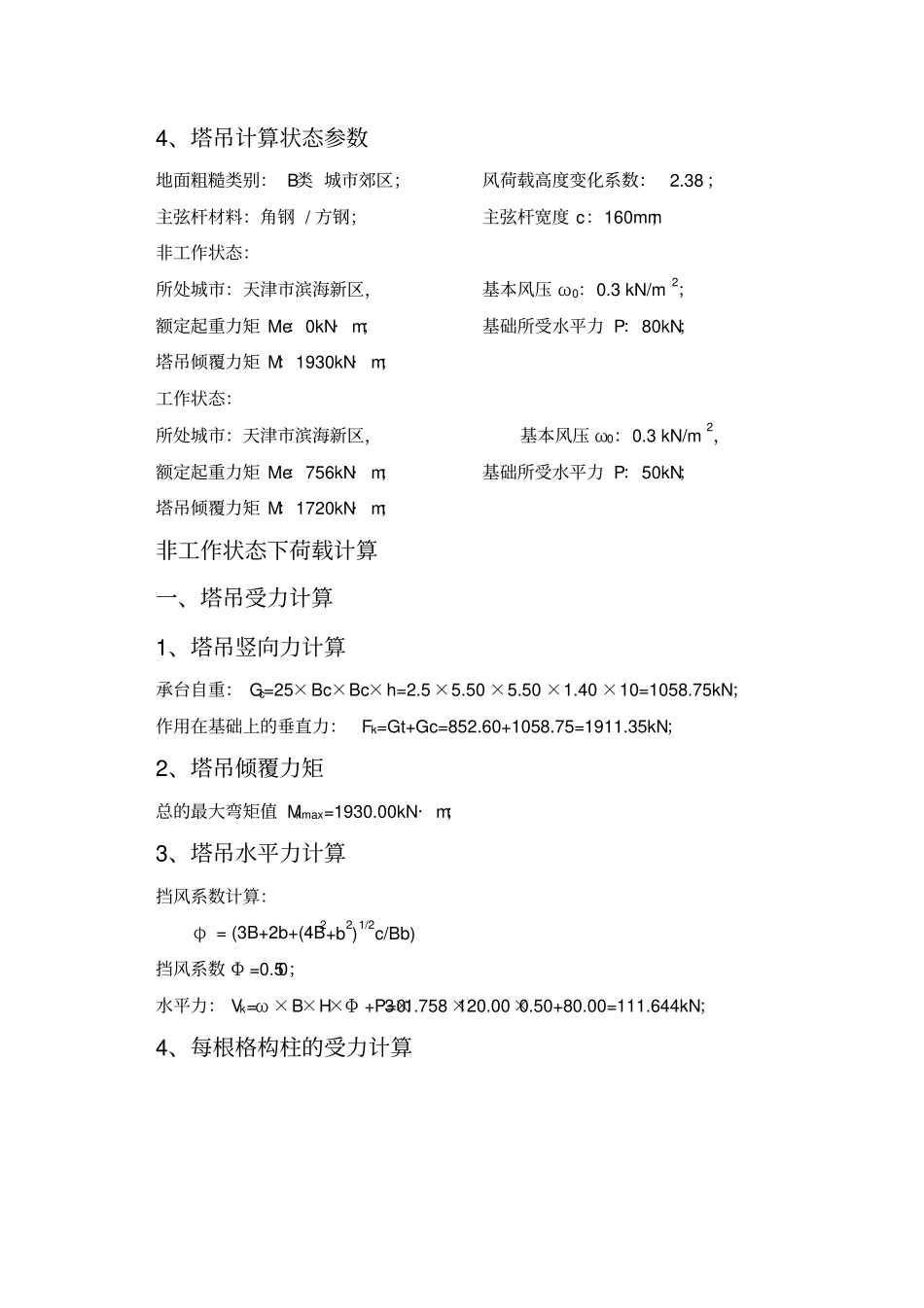

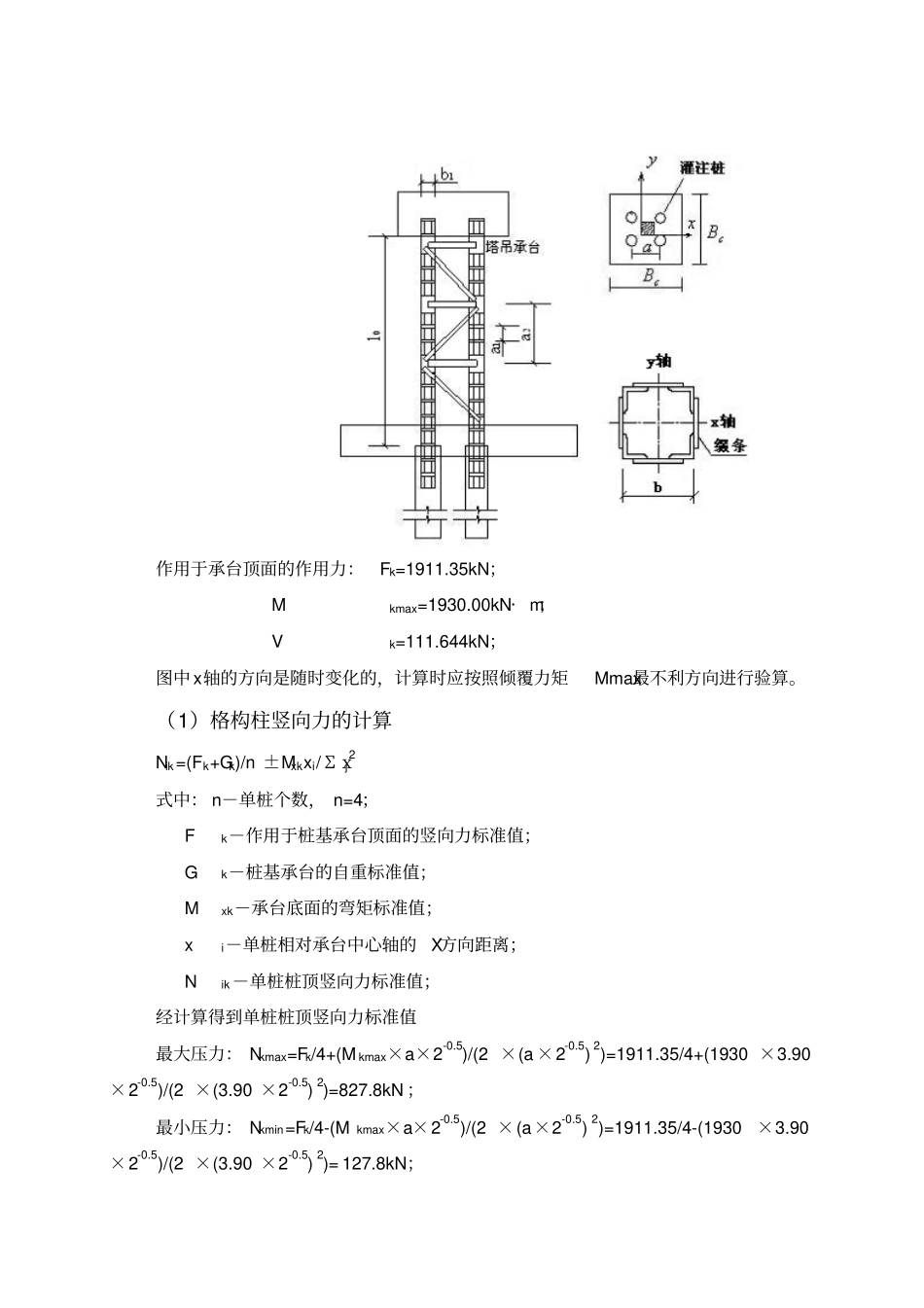

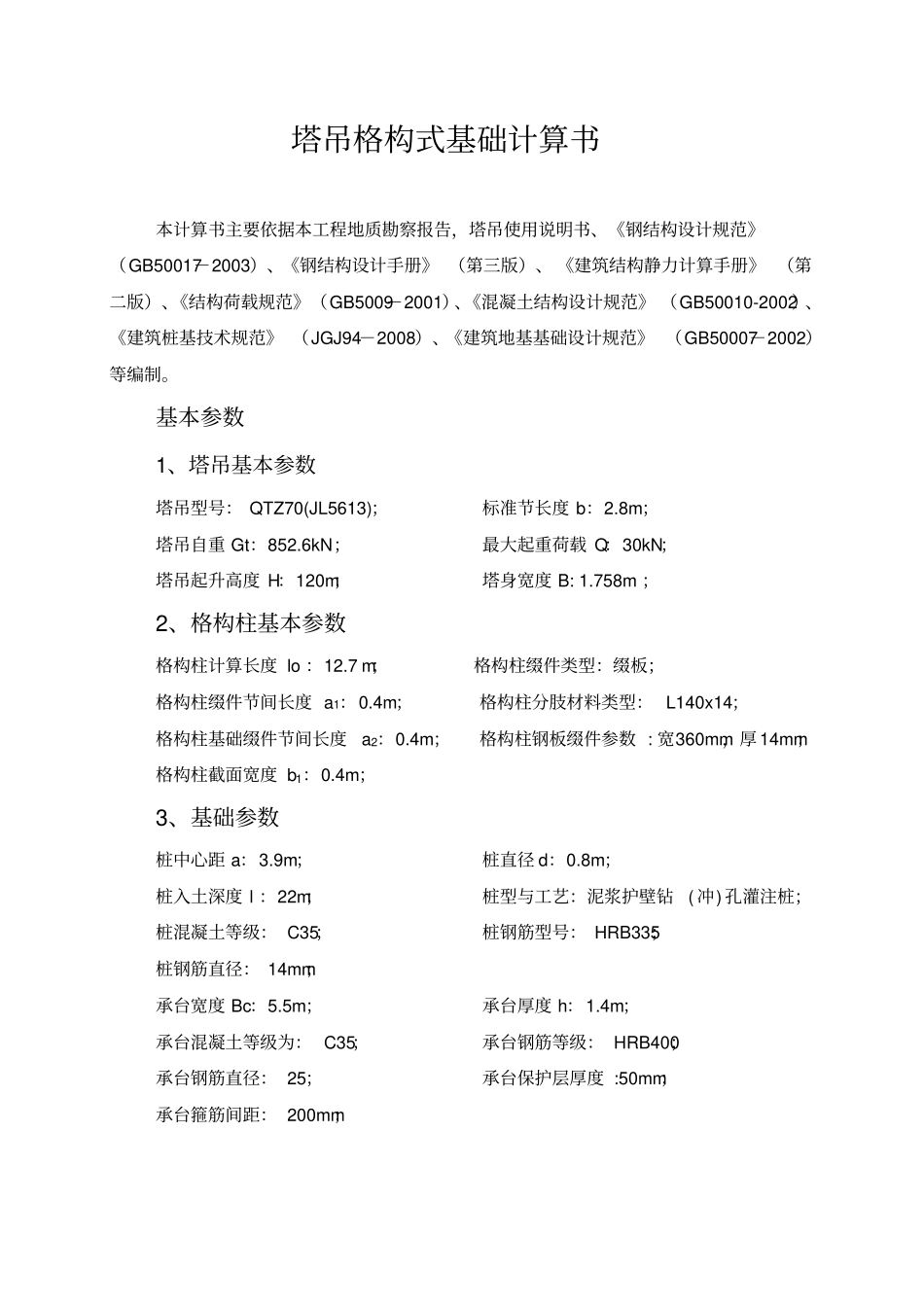

塔吊格构式基础计算书本计算书主要依据本工程地质勘察报告，塔吊使用说明书、《钢结构设计规范》（GB50017－2003）、《钢结构设计手册》 （第三版）、 《建筑结构静力计算手册》 （第二版）、《结构荷载规范》（GB5009－2001）、《混凝土结构设计规范》 （GB50010-2002）、《建筑桩基技术规范》 （JGJ94－2008）、《建筑地基基础设计规范》 （GB50007－2002）等编制。基本参数1、塔吊基本参数塔吊型号： QTZ70(JL5613)；标准节长度 b：2.8m；塔吊自重 Gt：852.6kN；最大起重荷载 Q：30kN；塔吊起升高度 H：120m；塔身宽度 B: 1.758m ；2、格构柱基本参数格构柱计算长度 lo ：12.7 m；格构柱缀件类型：缀板；格构柱缀件节间长度 a1：0.4m；格构柱分肢材料类型： L140x14；格构柱基础缀件节间长度a2：0.4m；格构柱钢板缀件参数 : 宽360mm，厚 14mm；格构柱截面宽度 b1：0.4m；3、基础参数桩中心距 a：3.9m；桩直径 d：0.8m；桩入土深度 l ：22m；桩型与工艺：泥浆护壁钻( 冲) 孔灌注桩；桩混凝土等级： C35；桩钢筋型号： HRB335；桩钢筋直径： 14mm；承台宽度 Bc：5.5m；承台厚度 h：1.4m；承台混凝土等级为： C35；承台钢筋等级： HRB400；承台钢筋直径： 25；承台保护层厚度 :50mm；承台箍筋间距： 200mm；4、塔吊计算状态参数地面粗糙类别： B类 城市郊区；风荷载高度变化系数： 2.38 ；主弦杆材料：角钢 / 方钢；主弦杆宽度 c：160mm；非工作状态：所处城市：天津市滨海新区，基本风压 ω0：0.3 kN/m2；额定起重力矩 Me：0kN· m；基础所受水平力 P：80kN；塔吊倾覆力矩 M：1930kN· m；工作状态：所处城市：天津市滨海新区，基本风压 ω0：0.3 kN/m2，额定起重力矩 Me：756kN· m；基础所受水平力 P：50kN；塔吊倾覆力矩 M：1720kN· m；非工作状态下荷载计算一、塔吊受力计算1、塔吊竖向力计算承台自重： Gc=25×Bc×Bc×h=2.5×5.50 ×5.50 ×1.40 ×10=1058.75kN；作用在基础上的垂直力：Fk=Gt+Gc=852.60+1058.75=1911.35kN；2、塔吊倾覆力矩总的最大弯矩值 Mkmax=1930.00kN· m；3、塔吊水平力计算挡风系数计算：φ = (3B+2b+(4B2+b2)1/2c/Bb) 挡风系数 Φ =0.50；水平力： Vk=ω ×B×H×Φ +P=0.3×1.758 ×120.00×0.50+80.00=111.644kN；4、每根格构柱的受力计算作用于承台顶面的作用力：Fk=1911.35kN； Mkmax=1930.00kN· m； Vk=111.644kN；图中 x...
