墙暗梁及板暗梁的做法VIP免费

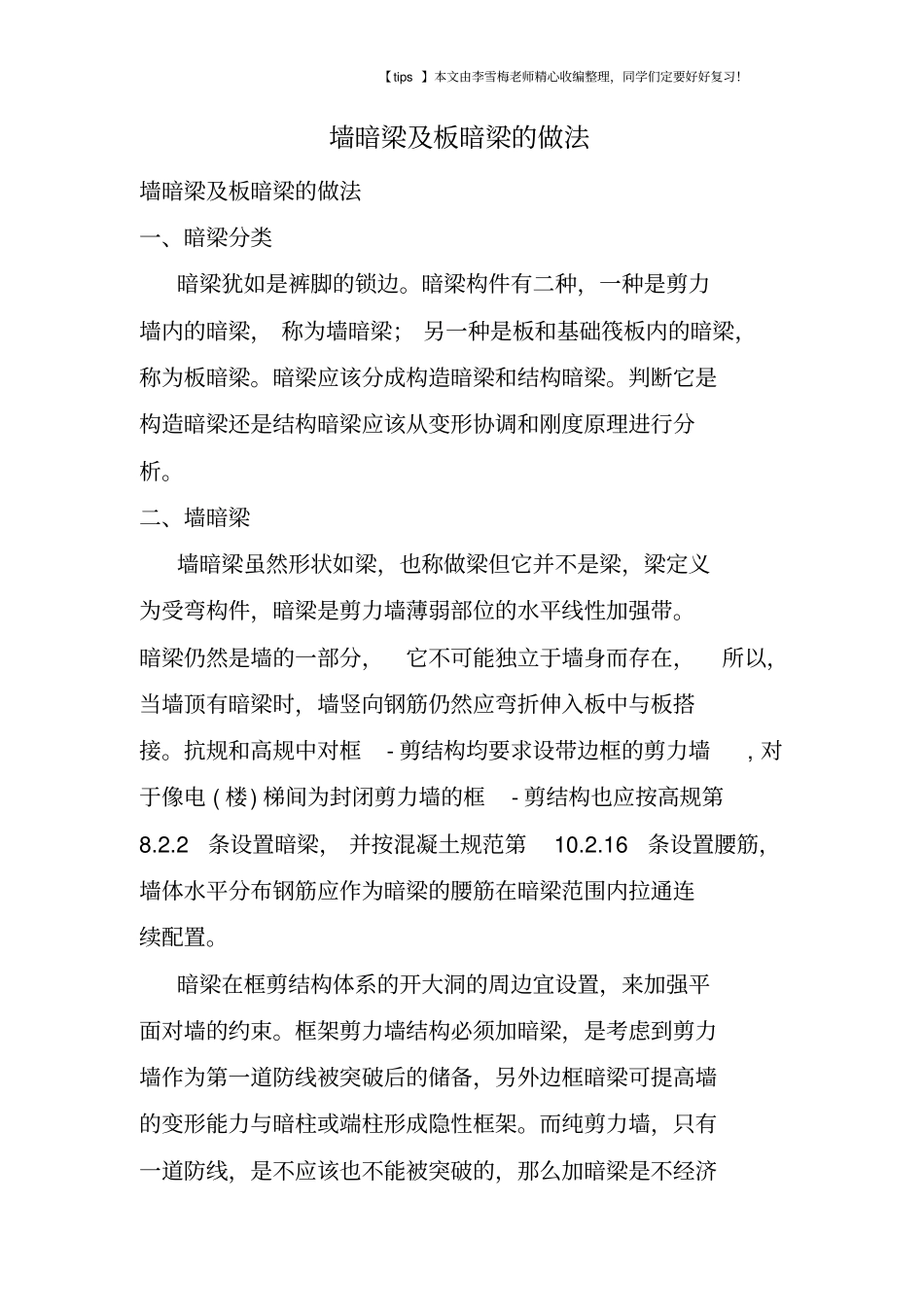

墙暗梁及板暗梁的做法_第1页

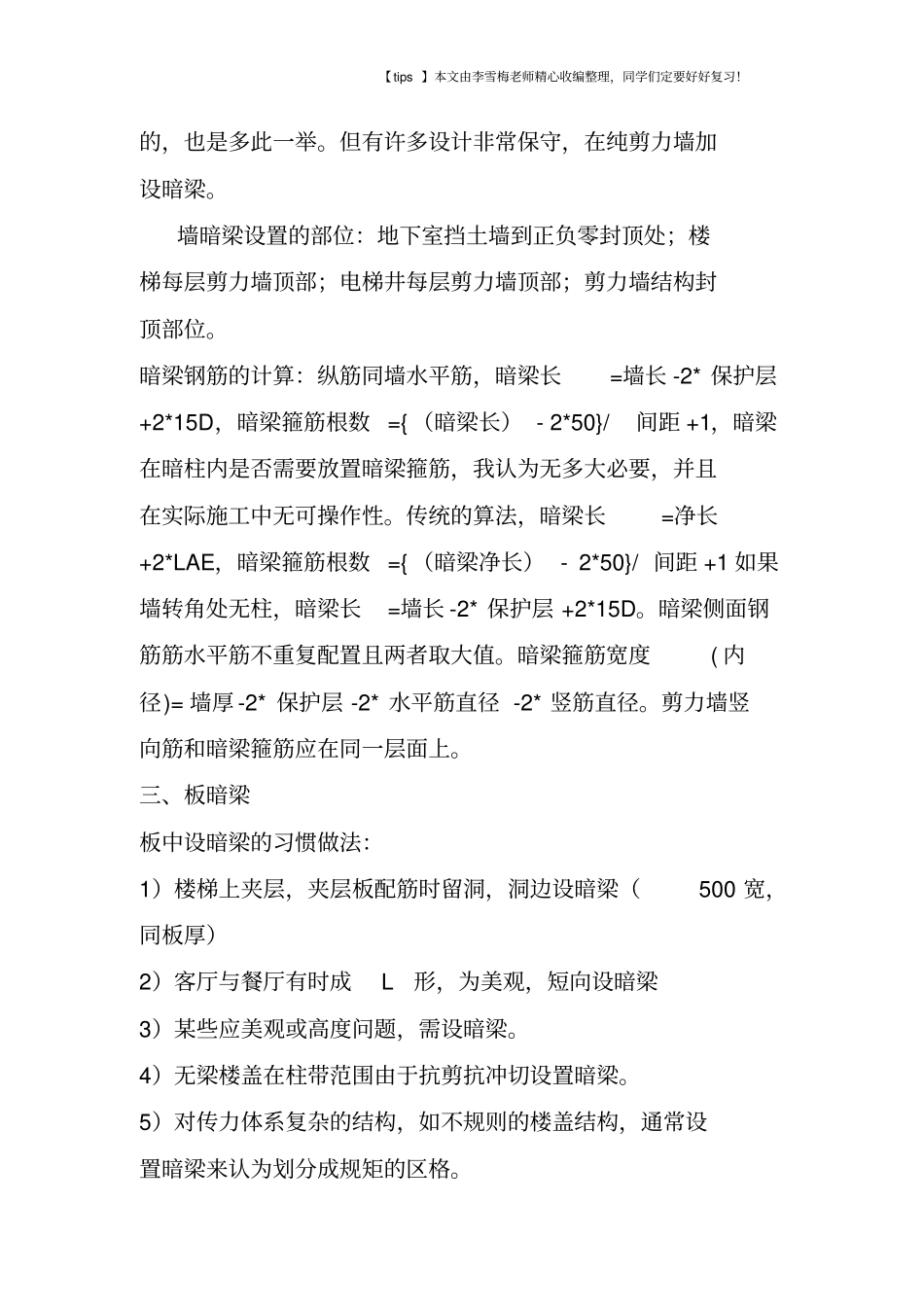

墙暗梁及板暗梁的做法_第2页
墙暗梁及板暗梁的做法_第3页

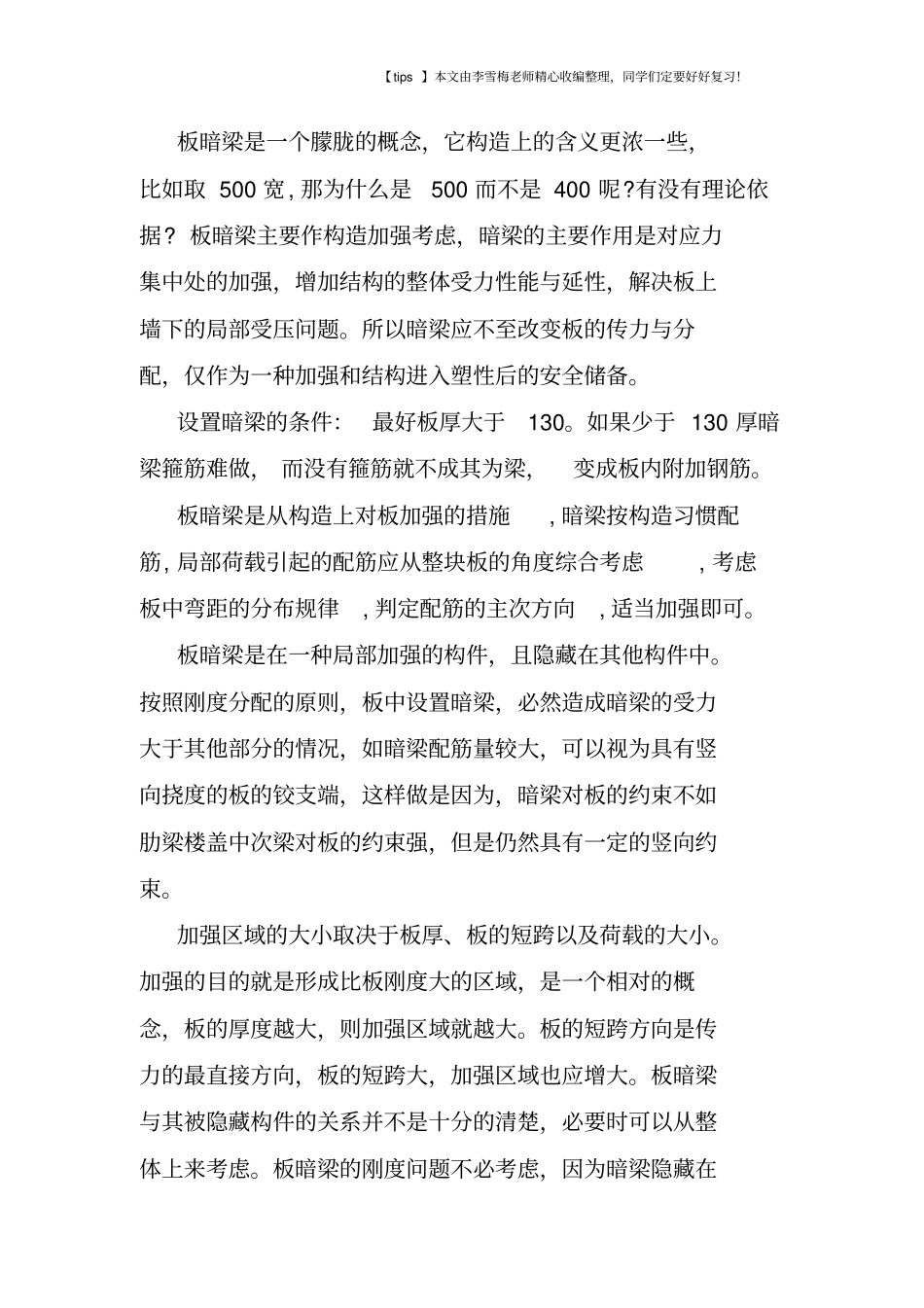

【 tips 】本文由李雪梅老师精心收编整理,同学们定要好好复习!墙暗梁及板暗梁的做法墙暗梁及板暗梁的做法一、暗梁分类暗梁犹如是裤脚的锁边。暗梁构件有二种,一种是剪力墙内的暗梁, 称为墙暗梁; 另一种是板和基础筏板内的暗梁,称为板暗梁。暗梁应该分成构造暗梁和结构暗梁。判断它是构造暗梁还是结构暗梁应该从变形协调和刚度原理进行分析。二、墙暗梁墙暗梁虽然形状如梁,也称做梁但它并不是梁,梁定义为受弯构件,暗梁是剪力墙薄弱部位的水平线性加强带。暗梁仍然是墙的一部分,它不可能独立于墙身而存在,所以,当墙顶有暗梁时,墙竖向钢筋仍然应弯折伸入板中与板搭接。抗规和高规中对框- 剪结构均要求设带边框的剪力墙, 对于像电 ( 楼) 梯间为封闭剪力墙的框- 剪结构也应按高规第8.2.2条设置暗梁, 并按混凝土规范第10.2.16条设置腰筋,墙体水平分布钢筋应作为暗梁的腰筋在暗梁范围内拉通连续配置。暗梁在框剪结构体系的开大洞的周边宜设置,来加强平面对墙的约束。框架剪力墙结构必须加暗梁,是考虑到剪力墙作为第一道防线被突破后的储备,另外边框暗梁可提高墙的变形能力与暗柱或端柱形成隐性框架。而纯剪力墙,只有一道防线,是不应该也不能被突破的,那么加暗梁是不经济【 tips 】本文由李雪梅老师精心收编整理,同学们定要好好复习!的,也是多此一举。但有许多设计非常保守,在纯剪力墙加设暗梁。墙暗梁设置的部位:地下室挡土墙到正负零封顶处;楼梯每层剪力墙顶部;电梯井每层剪力墙顶部;剪力墙结构封顶部位。暗梁钢筋的计算:纵筋同墙水平筋,暗梁长=墙长 -2* 保护层+2*15D,暗梁箍筋根数 ={ (暗梁长) - 2*50}/间距 +1,暗梁在暗柱内是否需要放置暗梁箍筋,我认为无多大必要,并且在实际施工中无可操作性。传统的算法,暗梁长=净长+2*LAE,暗梁箍筋根数 ={ (暗梁净长) - 2*50}/ 间距 +1 如果墙转角处无柱,暗梁长=墙长 -2* 保护层 +2*15D。暗梁侧面钢筋筋水平筋不重复配置且两者取大值。暗梁箍筋宽度( 内径)= 墙厚 -2* 保护层 -2* 水平筋直径 -2* 竖筋直径。剪力墙竖向筋和暗梁箍筋应在同一层面上。三、板暗梁板中设暗梁的习惯做法:1)楼梯上夹层,夹层板配筋时留洞,洞边设暗梁(500 宽,同板厚)2)客厅与餐厅有时成 L 形,为美观,短向设暗梁3)某些应美观或高度问题,需设暗梁。4)无梁楼盖在柱带范围由于抗剪抗冲切设置暗梁。5)对传力体系复杂的结构,如不规则的楼盖结构...
