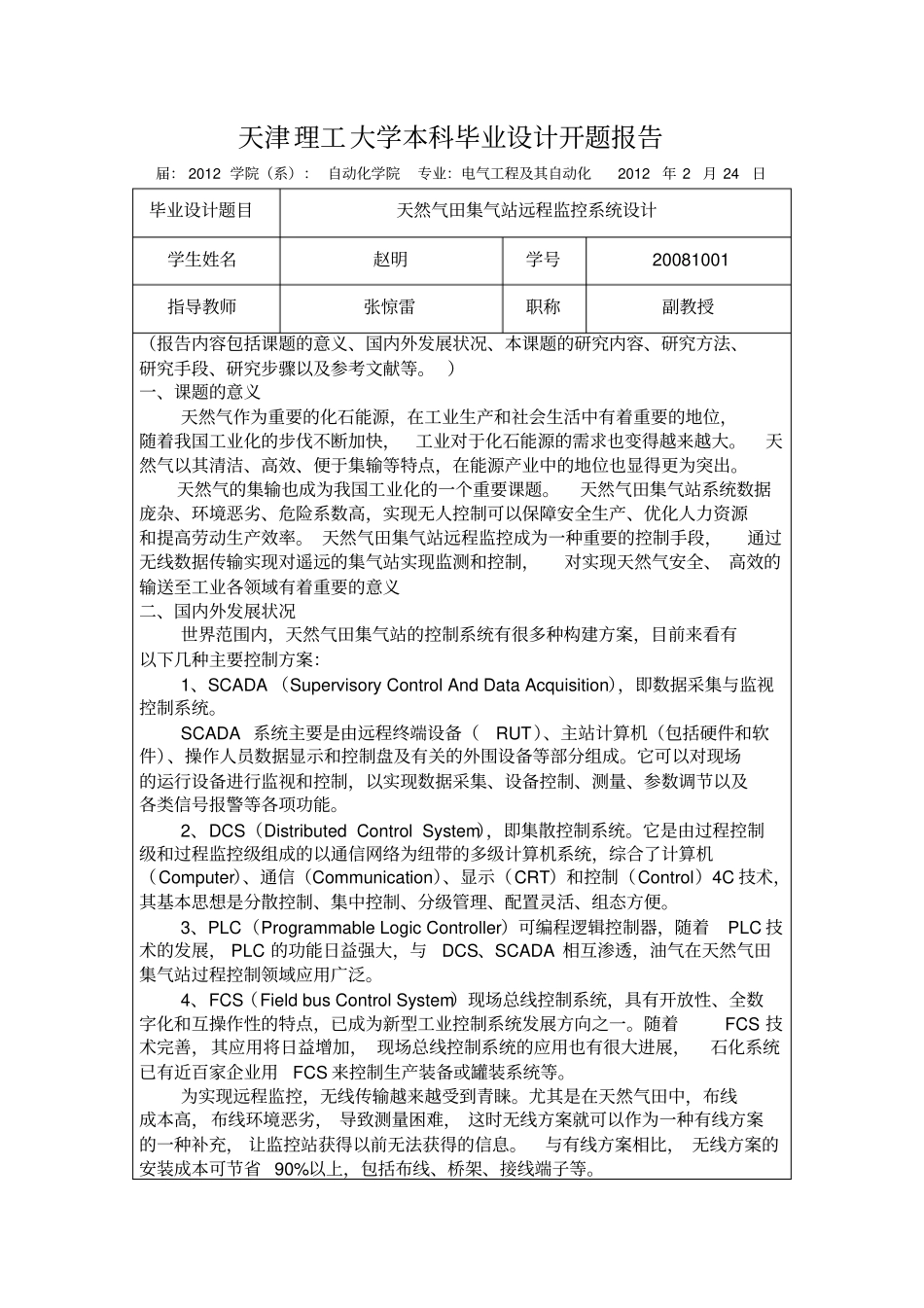

天津理工大学本科毕业设计开题报告届： 2012 学院（系）： 自动化学院专业：电气工程及其自动化 2012 年 2 月 24 日毕业设计题目天然气田集气站远程监控系统设计学生姓名赵明学号20081001 指导教师张惊雷职称副教授（报告内容包括课题的意义、国内外发展状况、本课题的研究内容、研究方法、研究手段、研究步骤以及参考文献等。 ）一、课题的意义天然气作为重要的化石能源，在工业生产和社会生活中有着重要的地位，随着我国工业化的步伐不断加快，工业对于化石能源的需求也变得越来越大。天然气以其清洁、高效、便于集输等特点，在能源产业中的地位也显得更为突出。天然气的集输也成为我国工业化的一个重要课题。天然气田集气站系统数据庞杂、环境恶劣、危险系数高，实现无人控制可以保障安全生产、优化人力资源和提高劳动生产效率。 天然气田集气站远程监控成为一种重要的控制手段，通过无线数据传输实现对遥远的集气站实现监测和控制，对实现天然气安全、 高效的输送至工业各领域有着重要的意义二、国内外发展状况世界范围内，天然气田集气站的控制系统有很多种构建方案，目前来看有以下几种主要控制方案：1、SCADA （Supervisory Control And Data Acquisition），即数据采集与监视控制系统。SCADA 系统主要是由远程终端设备（RUT）、主站计算机（包括硬件和软件）、操作人员数据显示和控制盘及有关的外围设备等部分组成。它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。2、DCS（Distributed Control System），即集散控制系统。它是由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机（Computer）、通信（Communication）、显示（CRT）和控制（Control）4C 技术，其基本思想是分散控制、集中控制、分级管理、配置灵活、组态方便。3、PLC（Programmable Logic Controller）可编程逻辑控制器，随着PLC 技术的发展， PLC 的功能日益强大，与DCS、SCADA 相互渗透，油气在天然气田集气站过程控制领域应用广泛。4、FCS（Field bus Control System）现场总线控制系统，具有开放性、全数字化和互操作性的特点，已成为新型工业控制系统发展方向之一。随着FCS 技术完善，其应用将日益增加， 现场总线控制系统的应用也有很大进展，石化系统已有近百家企业用FCS 来控制生产装备或罐装系统等。为实现远程监控，无线传输越来越...
