太全了!慢走丝线切割加工中常见问题及解决方法VIP免费

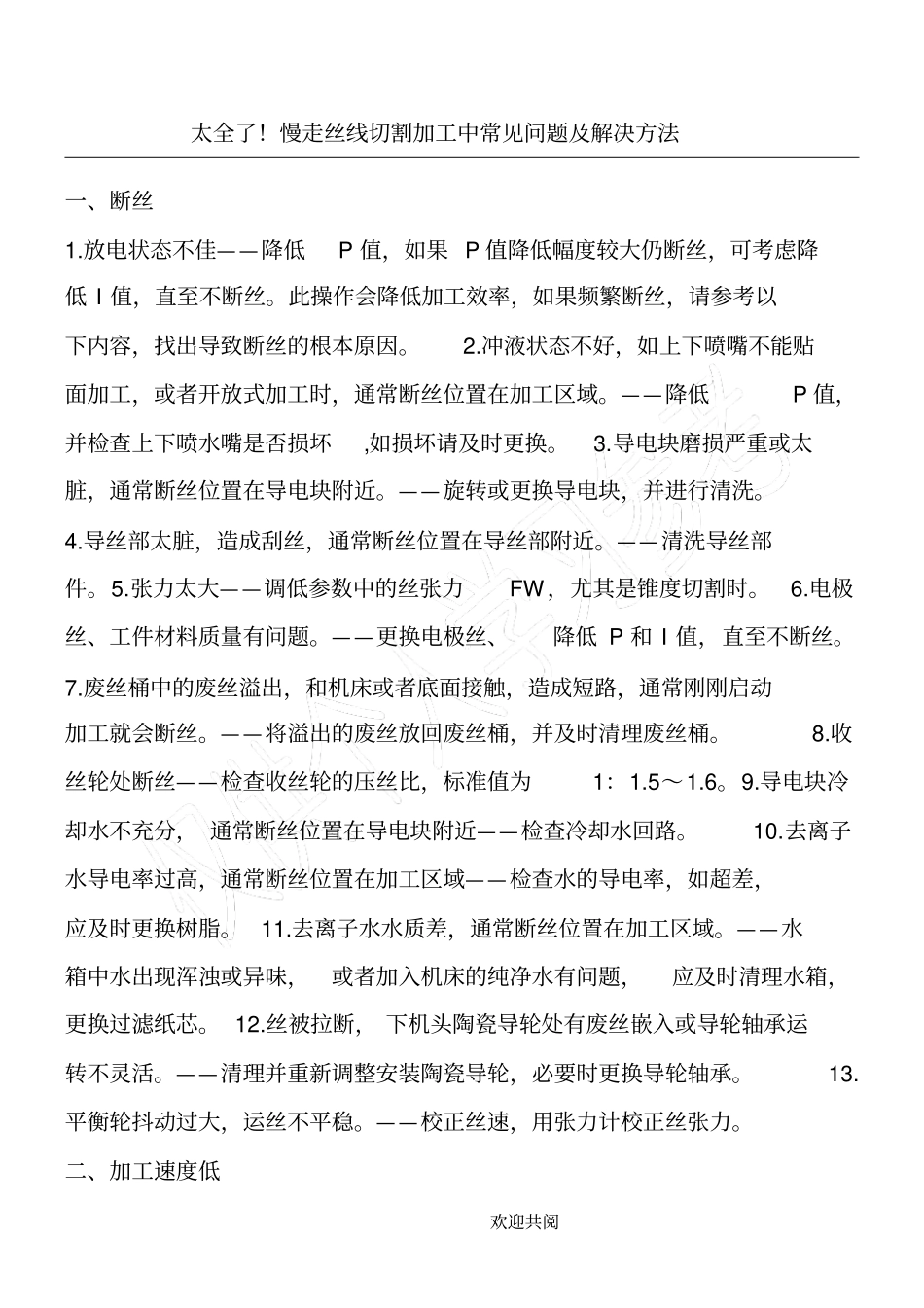

欢迎共阅太全了！慢走丝线切割加工中常见问题及解决方法一、断丝1.放电状态不佳——降低P 值，如果 P 值降低幅度较大仍断丝，可考虑降低 I 值，直至不断丝。此操作会降低加工效率，如果频繁断丝，请参考以下内容，找出导致断丝的根本原因。2.冲液状态不好，如上下喷嘴不能贴面加工，或者开放式加工时，通常断丝位置在加工区域。——降低P 值，并检查上下喷水嘴是否损坏,如损坏请及时更换。3.导电块磨损严重或太脏，通常断丝位置在导电块附近。——旋转或更换导电块，并进行清洗。4.导丝部太脏，造成刮丝，通常断丝位置在导丝部附近。——清洗导丝部件。5.张力太大——调低参数中的丝张力FW，尤其是锥度切割时。6.电极丝、工件材料质量有问题。——更换电极丝、降低 P 和 I 值，直至不断丝。7.废丝桶中的废丝溢出，和机床或者底面接触，造成短路，通常刚刚启动加工就会断丝。——将溢出的废丝放回废丝桶，并及时清理废丝桶。8.收丝轮处断丝——检查收丝轮的压丝比，标准值为1：1.5～1.6。9.导电块冷却水不充分， 通常断丝位置在导电块附近——检查冷却水回路。10.去离子水导电率过高，通常断丝位置在加工区域——检查水的导电率，如超差，应及时更换树脂。11.去离子水水质差，通常断丝位置在加工区域。——水箱中水出现浑浊或异味，或者加入机床的纯净水有问题，应及时清理水箱，更换过滤纸芯。 12.丝被拉断， 下机头陶瓷导轮处有废丝嵌入或导轮轴承运转不灵活。——清理并重新调整安装陶瓷导轮，必要时更换导轮轴承。13.平衡轮抖动过大，运丝不平稳。——校正丝速，用张力计校正丝张力。二、加工速度低欢迎共阅1.未按标准工艺加工， 上下喷嘴距离工件高于0.1mm——尽可能贴面加工。2.创建的工艺文件不正确。——正确输入相关的加工要求，生成合理的工艺文件。 3.修改了加工参数，尤其是降低了P、I 值过多会导致加工速度大幅降低。——需合理修改放电工艺参数。4.冲液状态不好，达不到标准冲液压力。——如确实不能贴面加工，需正确认识加工速度。5.工件变形导致加工时放电状态不稳定，尤其是修切。——合理安排工艺，控制材料变形。 6.如果参数里选择了ACO（自动过程优化），在加工不稳定的情况下会降低加工效率。 ——在切割稳定的情况下，可取消 ACO 功能。 7.对于拐角较多的工件，使用高精度参数可获得较高的精度，但会降低效率。——适当降低拐角策略STR 值，可提高加工速度。8.模式 30 加工，放电稳定性不好，速度慢-...
