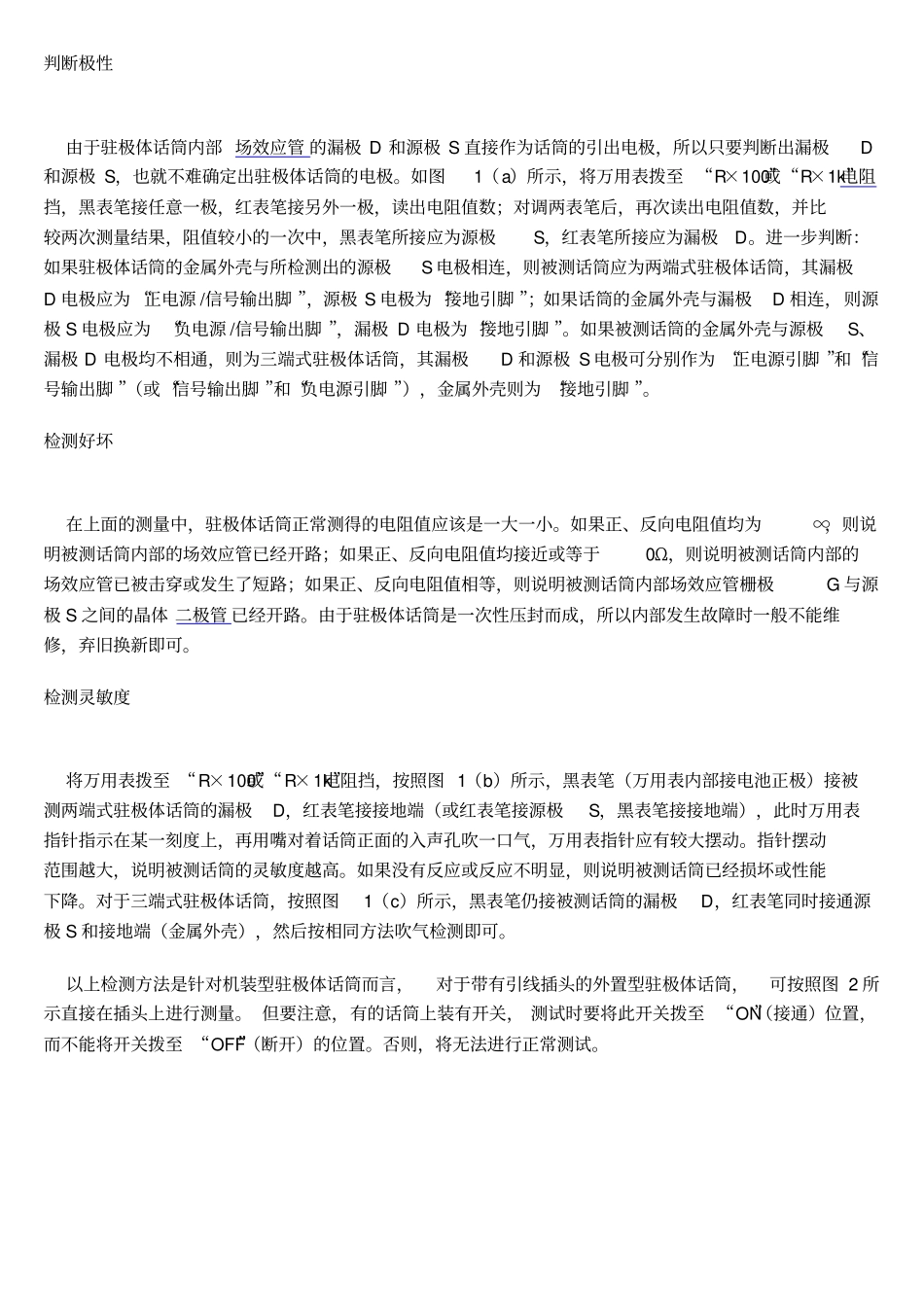

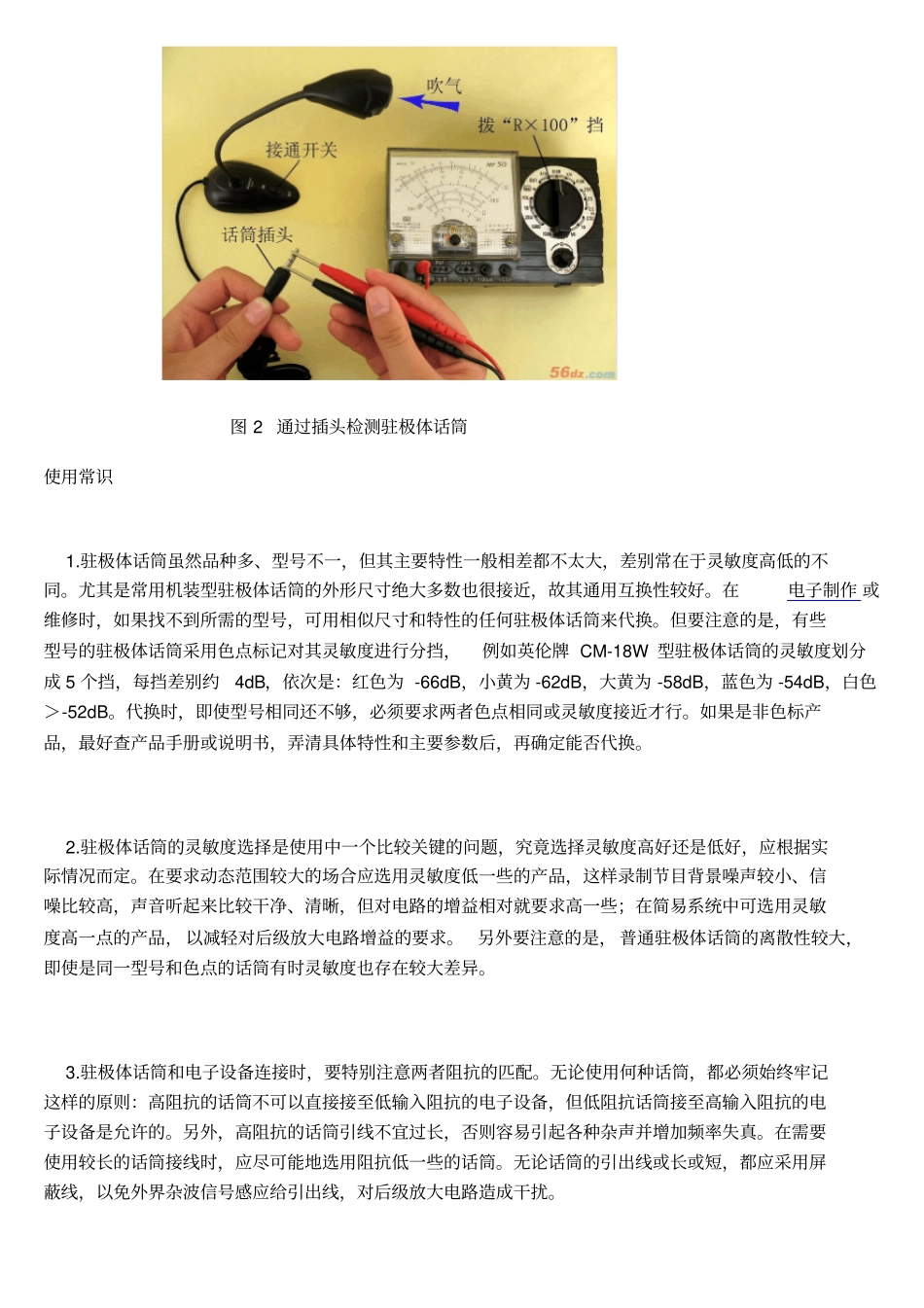

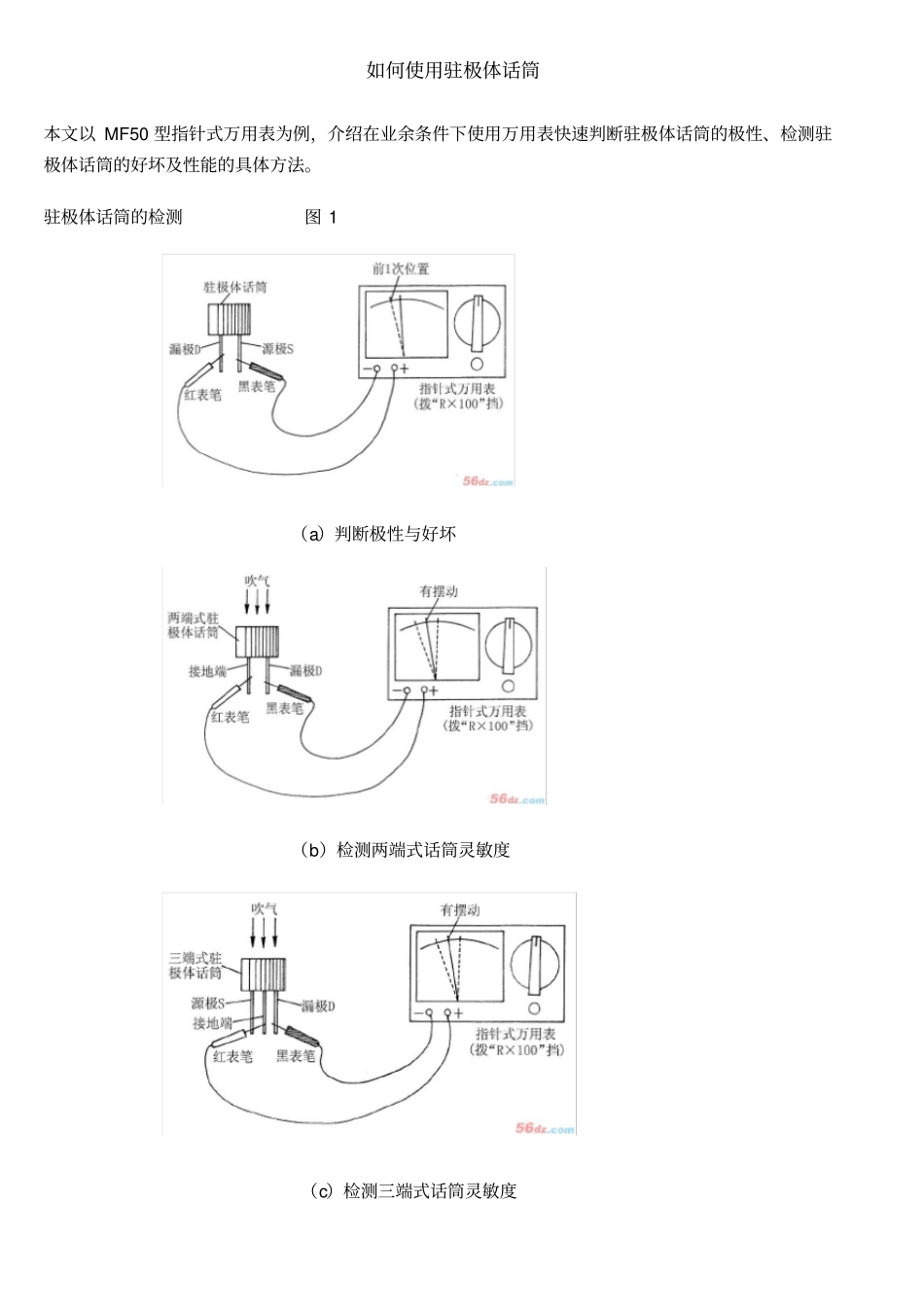

如何使用驻极体话筒本文以 MF50 型指针式万用表为例,介绍在业余条件下使用万用表快速判断驻极体话筒的极性、检测驻极体话筒的好坏及性能的具体方法。驻极体话筒的检测图 1 (a)判断极性与好坏(b)检测两端式话筒灵敏度(c)检测三端式话筒灵敏度判断极性由于驻极体话筒内部 场效应管 的漏极 D 和源极 S 直接作为话筒的引出电极,所以只要判断出漏极D和源极 S,也就不难确定出驻极体话筒的电极。如图1(a)所示,将万用表拨至 “R×100”或“R×1k”电阻挡,黑表笔接任意一极,红表笔接另外一极,读出电阻值数;对调两表笔后,再次读出电阻值数,并比较两次测量结果,阻值较小的一次中,黑表笔所接应为源极S,红表笔所接应为漏极D。进一步判断:如果驻极体话筒的金属外壳与所检测出的源极S 电极相连,则被测话筒应为两端式驻极体话筒,其漏极D 电极应为 “正电源 /信号输出脚 ”,源极 S 电极为 “接地引脚 ”;如果话筒的金属外壳与漏极D 相连,则源极 S 电极应为“负电源 /信号输出脚 ”,漏极 D 电极为 “接地引脚 ”。如果被测话筒的金属外壳与源极S、漏极 D 电极均不相通,则为三端式驻极体话筒,其漏极D 和源极 S 电极可分别作为 “正电源引脚 ”和“信号输出脚 ”(或 “信号输出脚 ”和“负电源引脚 ”),金属外壳则为 “接地引脚 ”。检测好坏在上面的测量中,驻极体话筒正常测得的电阻值应该是一大一小。如果正、反向电阻值均为∞,则说明被测话筒内部的场效应管已经开路;如果正、反向电阻值均接近或等于0Ω,则说明被测话筒内部的场效应管已被击穿或发生了短路;如果正、反向电阻值相等,则说明被测话筒内部场效应管栅极G 与源极 S 之间的晶体 二极管 已经开路。由于驻极体话筒是一次性压封而成,所以内部发生故障时一般不能维修,弃旧换新即可。检测灵敏度将万用表拨至 “R×100”或“R×1k”电阻挡,按照图 1(b)所示,黑表笔(万用表内部接电池正极)接被测两端式驻极体话筒的漏极D,红表笔接接地端(或红表笔接源极S,黑表笔接接地端),此时万用表指针指示在某一刻度上,再用嘴对着话筒正面的入声孔吹一口气,万用表指针应有较大摆动。指针摆动范围越大,说明被测话筒的灵敏度越高。如果没有反应或反应不明显,则说明被测话筒已经损坏或性能下降。对于三端式驻极体话筒,按照图1(c)所示,黑表笔仍接被测话筒的漏极D,红表笔同时接通源极 S 和接地端(金属外壳),然后...
