如何将step7变量自动导入到winccVIP免费

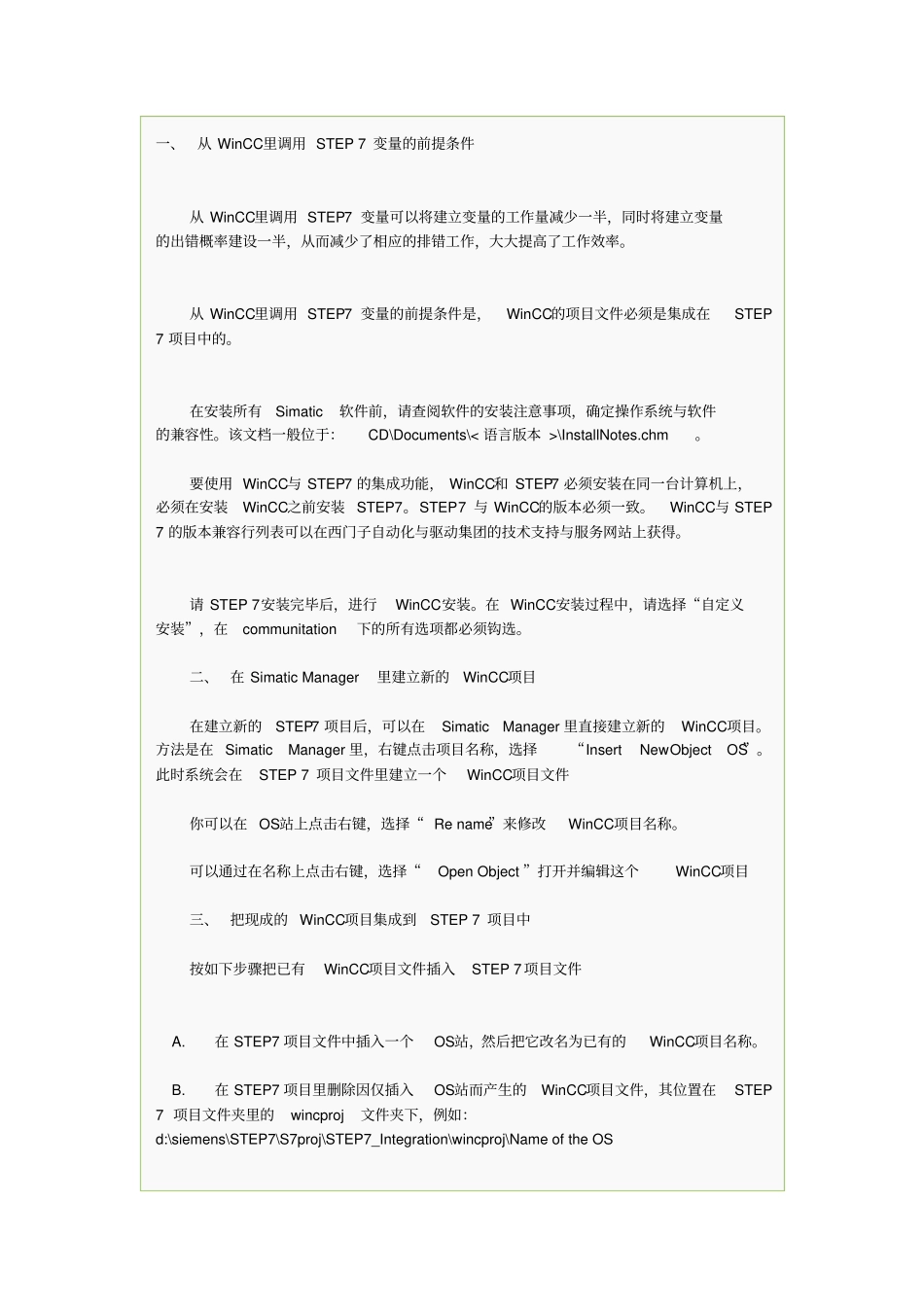

一、从 WinCC里调用 STEP 7 变量的前提条件从 WinCC里调用 STEP 7 变量可以将建立变量的工作量减少一半，同时将建立变量的出错概率建设一半，从而减少了相应的排错工作，大大提高了工作效率。从 WinCC里调用 STEP 7 变量的前提条件是，WinCC的项目文件必须是集成在STEP 7 项目中的。在安装所有Simatic 软件前，请查阅软件的安装注意事项，确定操作系统与软件的兼容性。该文档一般位于：CD\Documents\< 语言版本 >\InstallNotes.chm。要使用 WinCC与 STEP 7 的集成功能， WinCC和 STEP 7 必须安装在同一台计算机上，必须在安装WinCC之前安装 STEP 7。STEP 7 与 WinCC的版本必须一致。WinCC与 STEP 7 的版本兼容行列表可以在西门子自动化与驱动集团的技术支持与服务网站上获得。请 STEP 7安装完毕后，进行WinCC安装。在 WinCC安装过程中，请选择“自定义安装”，在communitation 下的所有选项都必须钩选。二、 在 Simatic Manager里建立新的WinCC项目在建立新的STEP 7 项目后，可以在Simatic Manager 里直接建立新的WinCC项目。方法是在 Simatic Manager 里，右键点击项目名称，选择“Insert New ObjectOS”。此时系统会在STEP 7 项目文件里建立一个WinCC项目文件你可以在 OS站上点击右键，选择“ Re name”来修改WinCC项目名称。可以通过在名称上点击右键，选择“Open Object ”打开并编辑这个WinCC项目三、 把现成的 WinCC项目集成到STEP 7 项目中按如下步骤把已有WinCC项目文件插入STEP 7 项目文件 A. 在 STEP 7 项目文件中插入一个OS站，然后把它改名为已有的WinCC项目名称。 B. 在 STEP 7 项目里删除因仅插入OS站而产生的WinCC项目文件，其位置在STEP 7 项目文件夹里的wincproj文件夹下，例如：d:\siemens\STEP7\S7proj\STEP7_Integration\wincproj\Name of the OS C. 最后在项目复制器里用’ Save as’把已有的WinCC项目文件存储到STEP 7 项目路径下。项目复制器位于开始菜单项"Start > SIMATIC > WinCC > Tools"。注意：对于集成 STEP 7项目里的 WinCC项目，你也可以使用压缩工具（Packer ）来归档WinCC项目。四、 把变量（符号表，共享DB，背景 DB）从 STEP 7 传送到 WinCC里 STEP项目文件里的符号表，共享 DB里的变量可以一次性的传入继承的WinCC项目文件。具体步骤如下： A、 为需要传输的变量打上“传输标志” 在需要传输的变...
