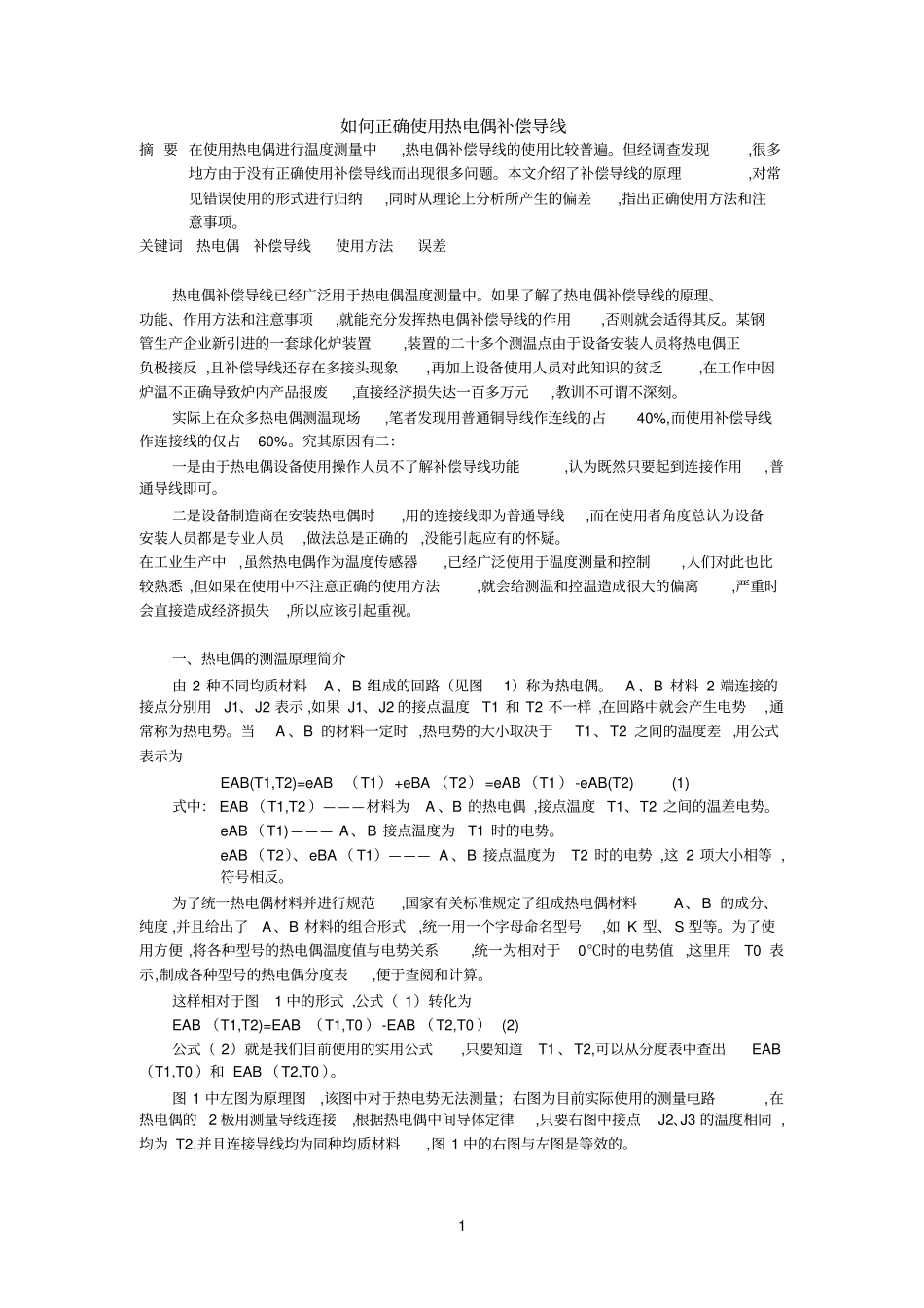

1 如何正确使用热电偶补偿导线摘 要 在使用热电偶进行温度测量中,热电偶补偿导线的使用比较普遍。但经调查发现,很多地方由于没有正确使用补偿导线而出现很多问题。本文介绍了补偿导线的原理,对常见错误使用的形式进行归纳,同时从理论上分析所产生的偏差,指出正确使用方法和注意事项。关键词热电偶补偿导线使用方法误差热电偶补偿导线已经广泛用于热电偶温度测量中。如果了解了热电偶补偿导线的原理、功能、作用方法和注意事项,就能充分发挥热电偶补偿导线的作用,否则就会适得其反。某钢管生产企业新引进的一套球化炉装置,装置的二十多个测温点由于设备安装人员将热电偶正负极接反 ,且补偿导线还存在多接头现象,再加上设备使用人员对此知识的贫乏,在工作中因炉温不正确导致炉内产品报废,直接经济损失达一百多万元,教训不可谓不深刻。实际上在众多热电偶测温现场,笔者发现用普通铜导线作连线的占40%,而使用补偿导线作连接线的仅占60%。究其原因有二：一是由于热电偶设备使用操作人员不了解补偿导线功能,认为既然只要起到连接作用,普通导线即可。二是设备制造商在安装热电偶时,用的连接线即为普通导线,而在使用者角度总认为设备安装人员都是专业人员,做法总是正确的,没能引起应有的怀疑。在工业生产中,虽然热电偶作为温度传感器,已经广泛使用于温度测量和控制,人们对此也比较熟悉 ,但如果在使用中不注意正确的使用方法,就会给测温和控温造成很大的偏离,严重时会直接造成经济损失,所以应该引起重视。一、热电偶的测温原理简介由 2 种不同均质材料A 、B 组成的回路（见图1）称为热电偶。A 、B 材料 2 端连接的接点分别用J1、J2 表示 ,如果 J1、J2 的接点温度T1 和 T2 不一样 ,在回路中就会产生电势,通常称为热电势。当A 、B 的材料一定时 ,热电势的大小取决于T1、T2 之间的温度差 ,用公式表示为EAB(T1,T2)=eAB （T1）+eBA （T2） =eAB （T1 ）-eAB(T2) (1) 式中： EAB （T1,T2 ）———材料为A 、B 的热电偶 ,接点温度 T1、T2 之间的温差电势。eAB （T1) ——— A、B 接点温度为T1 时的电势。eAB （T2）、eBA （ T1）——— A 、B 接点温度为T2 时的电势 ,这 2 项大小相等 ,符号相反。为了统一热电偶材料并进行规范,国家有关标准规定了组成热电偶材料A、B 的成分、纯度 ,并且给出了A、B 材料的组合形式,统一用一个字母命名型号,如 K 型、 S 型等。为了使用方便 ,将各种型号的热电偶温...
