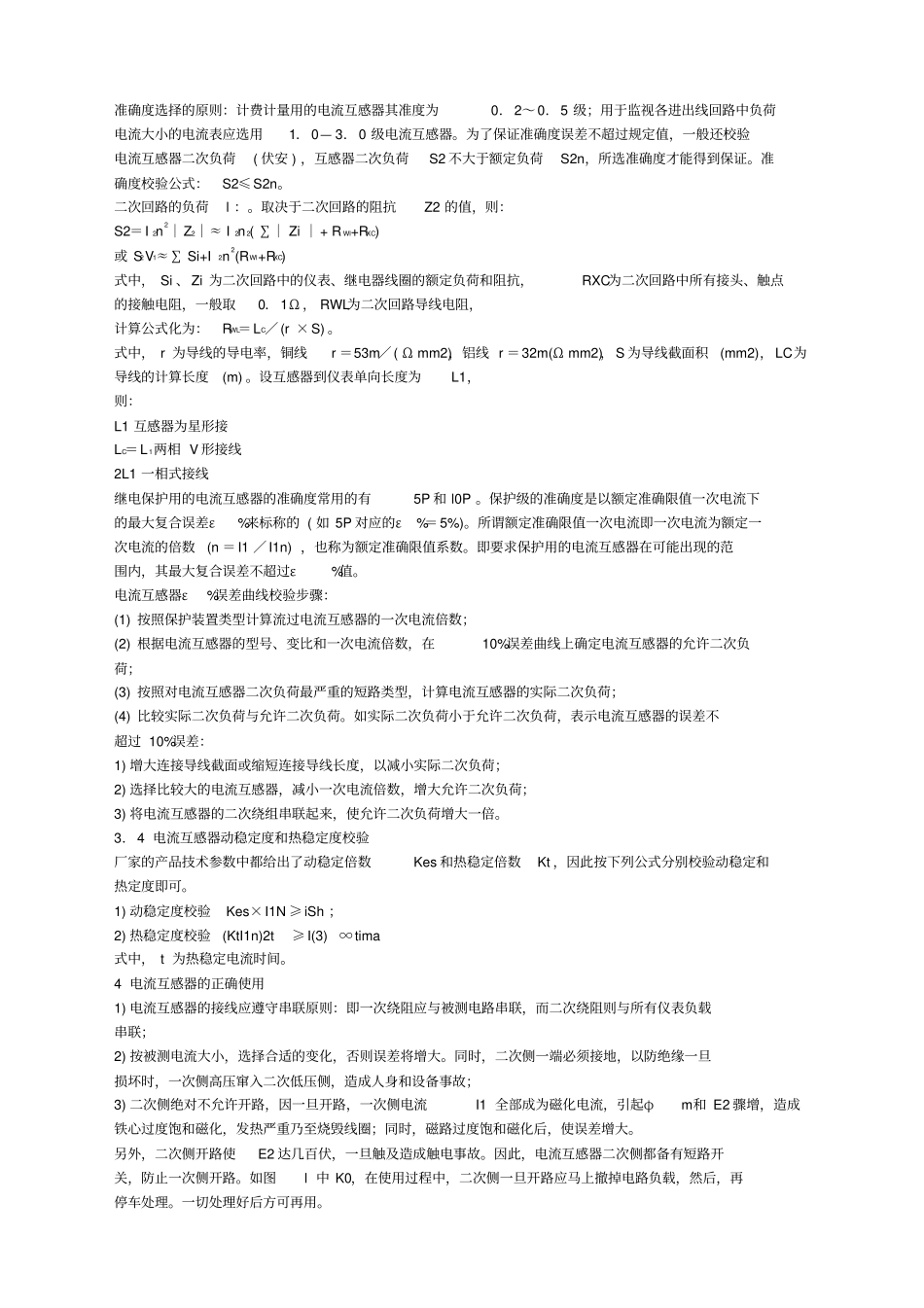

浅谈如何正确选择及使用电流互感器1. 前言近几年来，随着我国电力工业中城网及农网的改造，以及供电系统的自动化程度不断提高，电流互感器作为电力系统的一种重要电气设备，已被广泛地应用于继电保护、系统监测和电力系统分析之中。电流互感器作为一次系统和二次系统间联络元件，起着将一次系统的大电流变换成二次系统的小电流，用以分别向测量仪表、继电器的电流线圈供电，正确反映电气设备的正常运行参数和故障情况，使测量仪表和继电器等二次侧的设备与一次侧高压设备在电气方面隔离，以保证工作人员的安全。同时，使二次侧设备实现标准化、小型化，结构轻巧，价格便宜，便于屏内安装，便于采用低压小截面控制电缆，实现远距离测量和控制。当一次系统发生短路故障时，能够保护测量仪表和继电器等二次设备免受大电流的损害。下面就有关电流互感器的选择和使用作一浅薄探讨，以飨各位读者朋友。2 电流互感器的原理互感器，一般W1≤ W2，可见电流互流感器为一“变流”器，基本原理与变压器相同，工作状况接近于变压器短路状态，原边符号为L1、L2，副边符号为K1、K2。互感器的原边串接入主线路，被测电流为I1 ，原边匝数为W1，副边接内阻很小的电流表或功率表的电流线圈，副边电流为I2 ，副边匝数为W2。原副边电磁量及规定正方向由电工学规定。由原理可知，当副边开路时，原边电流I1 中只有用来建立主磁通Φm的磁化电流I0 ，当副边电流不等于零时，则产生一个去磁磁化力I2W1，它力图改变Φm，但 U1一定时，Φm是基本不变的，即保持I0W1不变，因为I2 的出现，必使原边电流Il增加，以抵消I2W2 的去磁作用，从而保证I0W1 不变，故有：I 1W1=I 0W1+(-I2W2) (1) 即 I0=I1+W 2I 2/ W1 (2) 在理想情况下，即忽略线圈的电阻，铁心损耗及漏磁通可得：I 1W1＝－ I2W2 有： Il ／I2 ＝－ W2／W1 3 电流互感器的选择3．1 电流互感器选择与检验的原则1) 电流互感器额定电压不小于装设点线路额定电压；2) 根据一次负荷计算电流IC 选择电流互感器变化；3) 根据二次回路的要求选择电流互感器的准确度并校验准确度；4) 校验动稳定度和热稳定度。3．2 电流互感器变流比选择电流互感器一次额定电流I1n 和二次额定电流I2n 之比，称为电流互感器的额定变流比，Ki ＝I1n ／I2n≈N2／N1。式中， N1 和 N2 为电流互感器一次绕组和二次绕组的匝数。电流互感器一次侧额定电流标准比( 如 20、30、40、50、 75、100、150(A) 、...
