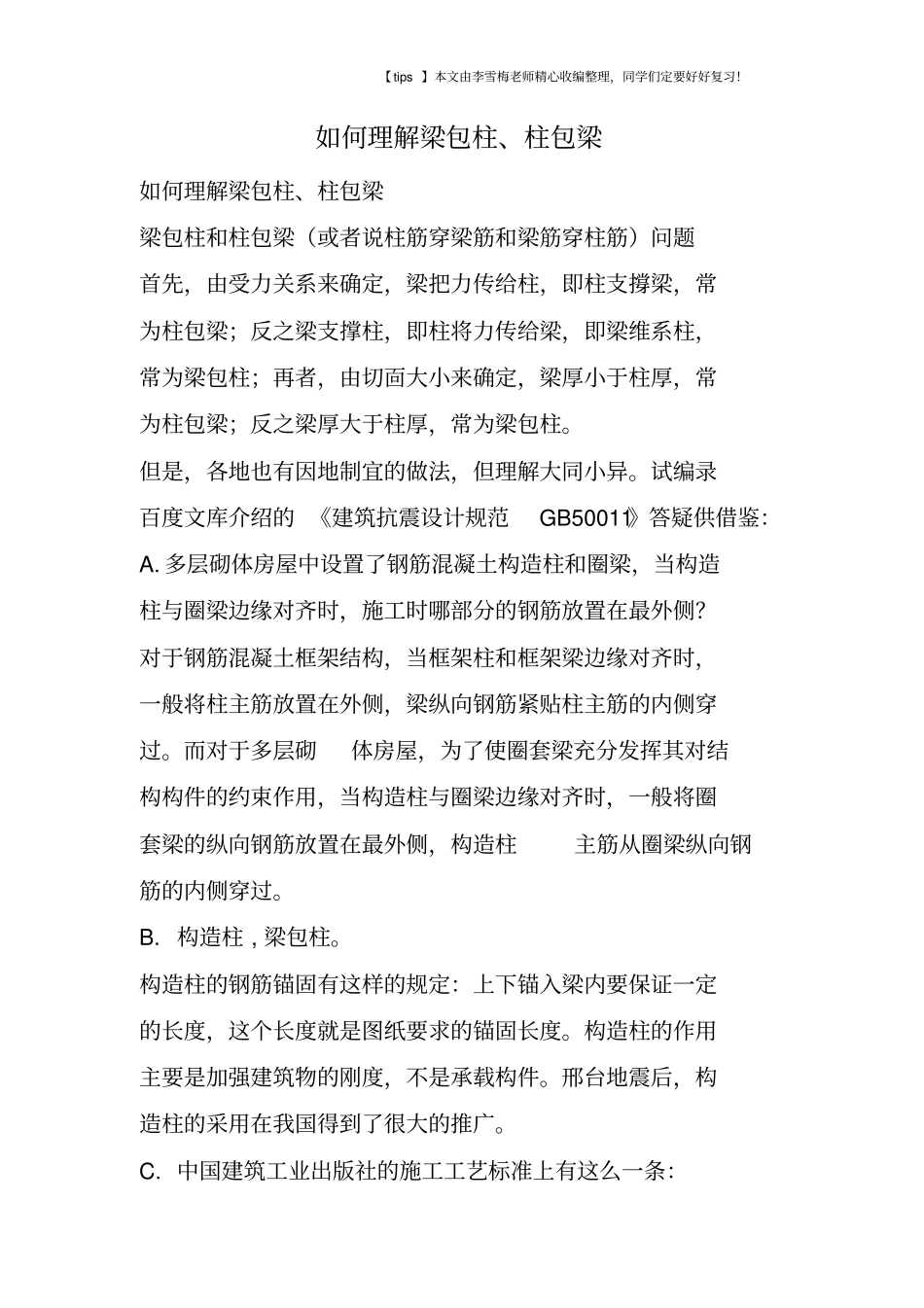

【 tips 】本文由李雪梅老师精心收编整理,同学们定要好好复习!如何理解梁包柱、柱包梁如何理解梁包柱、柱包梁梁包柱和柱包梁(或者说柱筋穿梁筋和梁筋穿柱筋)问题首先,由受力关系来确定,梁把力传给柱,即柱支撐梁,常为柱包梁;反之梁支撑柱,即柱将力传给梁,即梁维系柱,常为梁包柱;再者,由切靣大小来确定,梁厚小于柱厚,常为柱包梁;反之梁厚大于柱厚,常为梁包柱。但是,各地也有因地制宜的做法,但理解大同小异。试编录百度文库介绍的 《建筑抗震设计规范GB50011》答疑供借鉴:A. 多层砌体房屋中设置了钢筋混凝土构造柱和圈梁,当构造柱与圈梁边缘对齐时,施工时哪部分的钢筋放置在最外侧?对于钢筋混凝土框架结构,当框架柱和框架梁边缘对齐时,一般将柱主筋放置在外侧,梁纵向钢筋紧贴柱主筋的内侧穿过。而对于多层砌体房屋,为了使圈套梁充分发挥其对结构构件的约束作用,当构造柱与圈梁边缘对齐时,一般将圈套梁的纵向钢筋放置在最外侧,构造柱主筋从圈梁纵向钢筋的内侧穿过。B. 构造柱 , 梁包柱。构造柱的钢筋锚固有这样的规定:上下锚入梁内要保证一定的长度,这个长度就是图纸要求的锚固长度。构造柱的作用主要是加强建筑物的刚度,不是承载构件。邢台地震后,构造柱的采用在我国得到了很大的推广。C. 中国建筑工业出版社的施工工艺标准上有这么一条:【 tips 】本文由李雪梅老师精心收编整理,同学们定要好好复习!圈梁和构造柱交叉处,圈梁钢筋宜放在构造受力钢筋内侧。重点就是一个宜字。D.柱穿梁,即梁包柱原因一: 构造柱钢筋保护层一般为30mm,而梁保护层一般为25mm,为保证各自保护层适宜柱筋在内测;原因二:现在一般设计圈梁为墙同宽,而柱截面小,370 墙柱截面 240*240 很多见,要柱包梁很难实现;原因三:砖混结构圈梁及构造柱均为构造构件,与框架结构相比受力情况很难说清,要柱包梁还是柱穿梁各种图集、标准均无明确规定。E. 底部框架 - 抗震墙房屋的上部应设置钢筋混凝土构造柱,并应符合下列要求: 1 钢筋混凝土构造柱的设置部位,应根据房屋的总层数按本章第 7.3.1条的规定设置。过渡层尚应在底部框架柱对应位置处设置构造柱。 2 构造柱的截面,不宜小于240MM×240MM。 3 构造柱的纵向钢筋不宜少于4∮14,箍筋间距不宜大于200MM。 4 过渡层构造柱的纵向钢筋,7 度时不宜少于4∮16, 8 度时不宜少于6∮16。一般情况下,纵向钢筋应锚入下部的框架柱内;当纵向钢筋锚固在框架...
