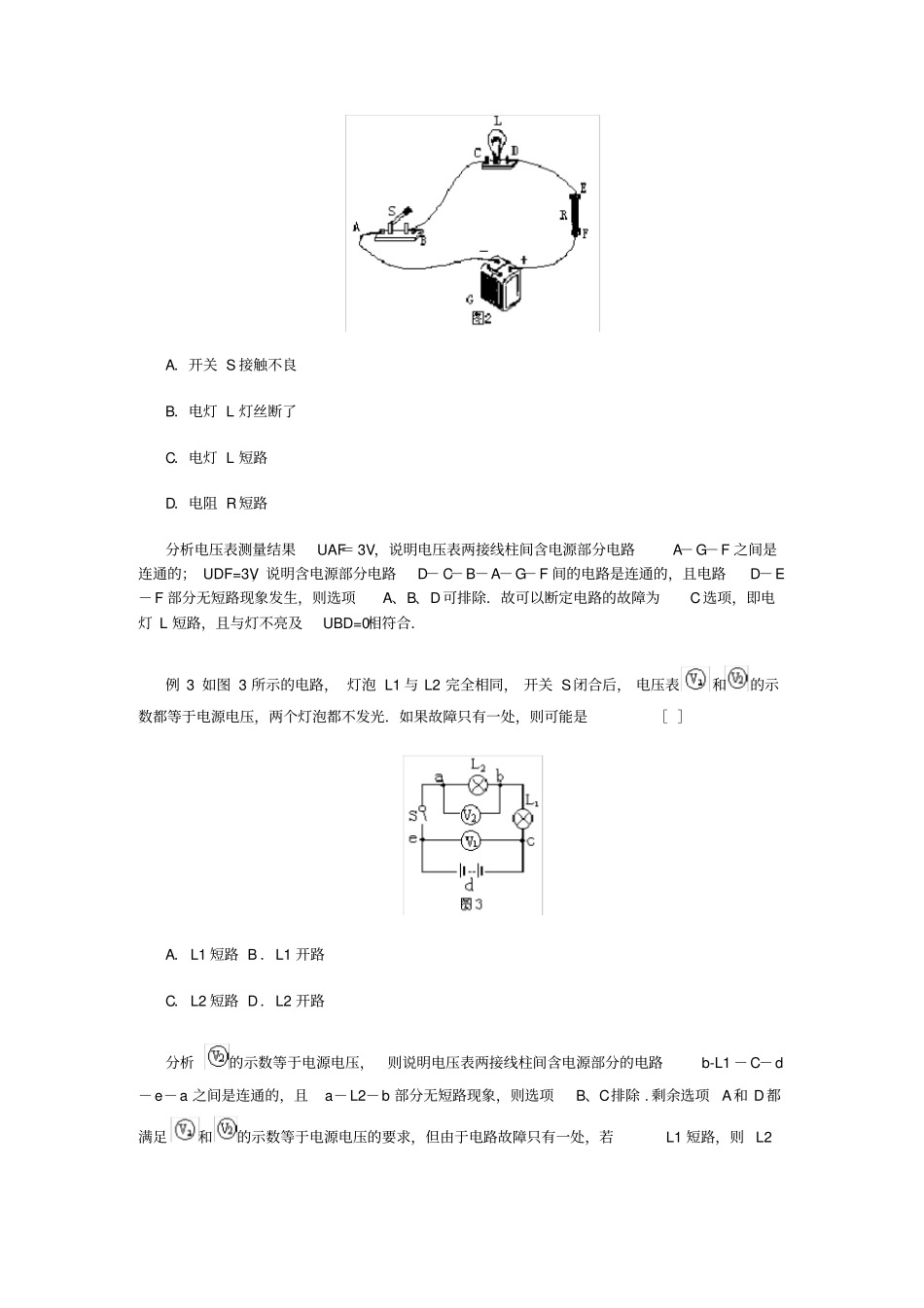

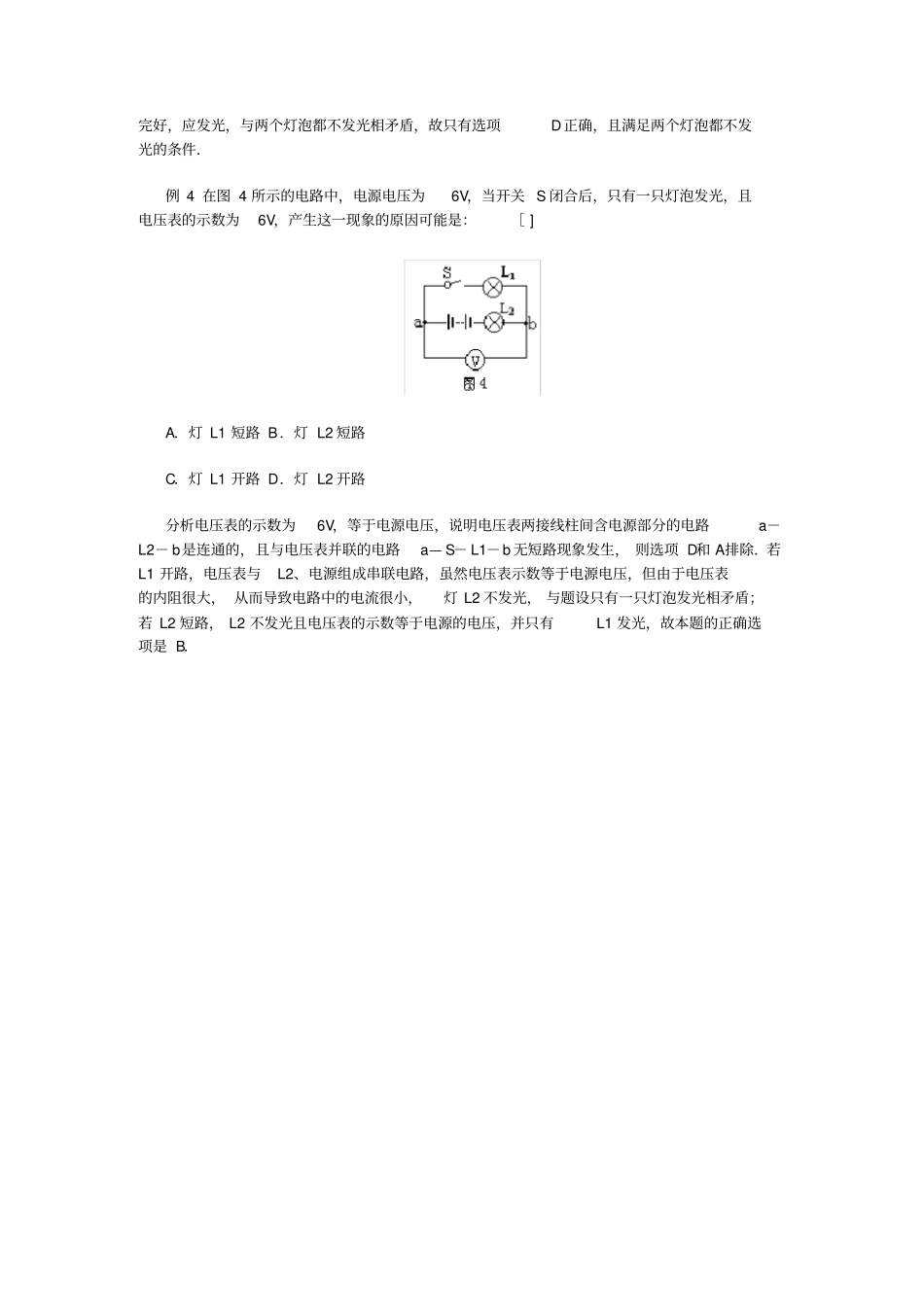

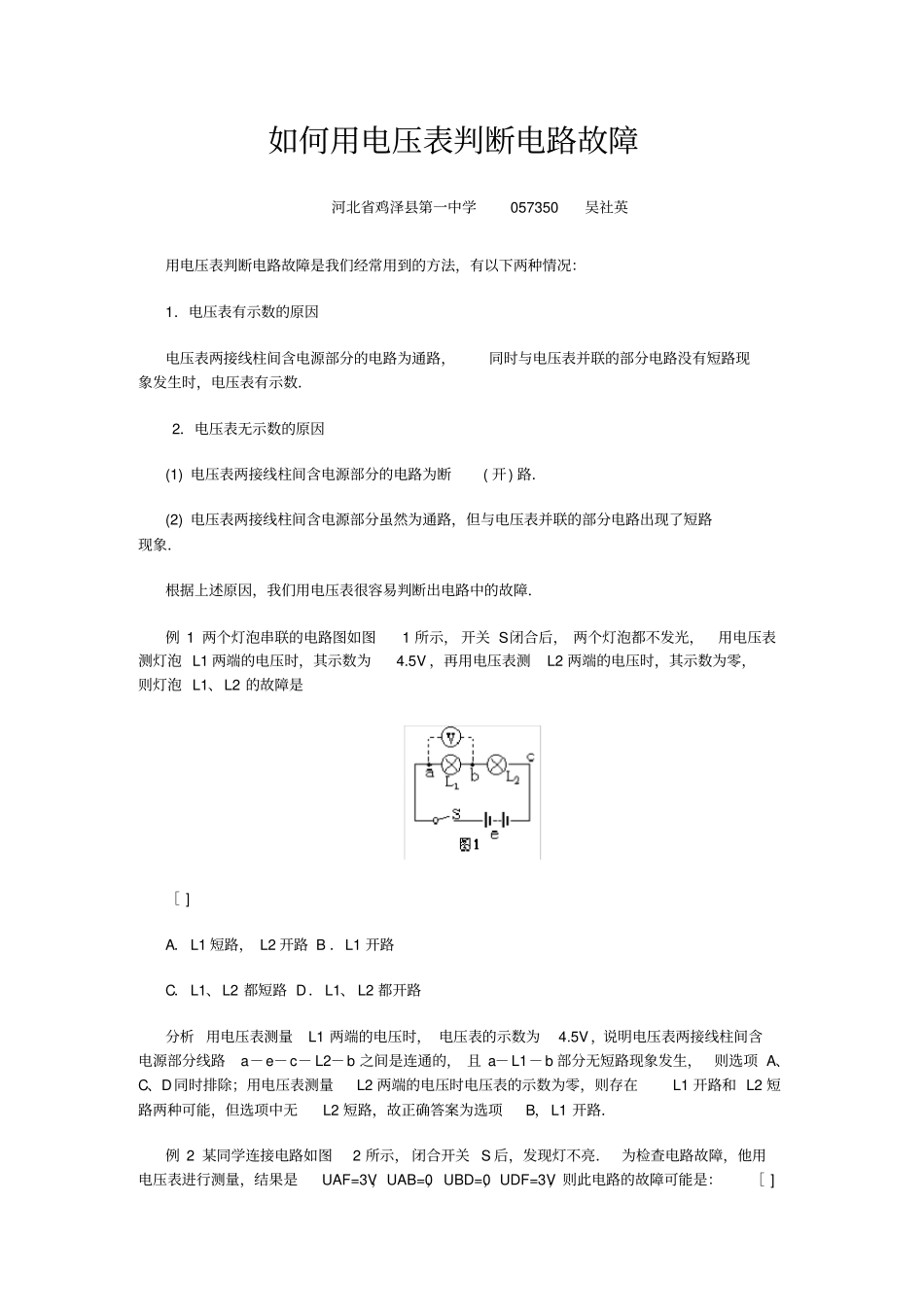

如何用电压表判断电路故障河北省鸡泽县第一中学057350 吴社英用电压表判断电路故障是我们经常用到的方法，有以下两种情况：1．电压表有示数的原因电压表两接线柱间含电源部分的电路为通路，同时与电压表并联的部分电路没有短路现象发生时，电压表有示数．2．电压表无示数的原因(1) 电压表两接线柱间含电源部分的电路为断( 开) 路．(2) 电压表两接线柱间含电源部分虽然为通路，但与电压表并联的部分电路出现了短路现象．根据上述原因，我们用电压表很容易判断出电路中的故障．例 1 两个灯泡串联的电路图如图1 所示， 开关 S闭合后， 两个灯泡都不发光，用电压表测灯泡 L1 两端的电压时，其示数为4.5V ，再用电压表测L2 两端的电压时，其示数为零，则灯泡 L1、L2 的故障是［ ] A．L1 短路， L2 开路 B ．L1 开路C．L1、L2 都短路 D．L1、 L2 都开路分析 用电压表测量L1 两端的电压时， 电压表的示数为4.5V，说明电压表两接线柱间含电源部分线路a－e－c－ L2－b 之间是连通的， 且 a－L1－b 部分无短路现象发生，则选项 A、C、D同时排除；用电压表测量L2 两端的电压时电压表的示数为零，则存在L1 开路和 L2 短路两种可能，但选项中无L2 短路，故正确答案为选项B，L1 开路．例 2 某同学连接电路如图2 所示， 闭合开关 S 后，发现灯不亮． 为检查电路故障，他用电压表进行测量，结果是UAF=3V，UAB=0， UBD=0，UDF=3V，则此电路的故障可能是：［ ] A．开关 S 接触不良B．电灯 L 灯丝断了C．电灯 L 短路D．电阻 R短路分析电压表测量结果UAF＝ 3V，说明电压表两接线柱间含电源部分电路A－G－F 之间是连通的； UDF=3V，说明含电源部分电路D－ C－B－A－G－F 间的电路是连通的，且电路D－E－F 部分无短路现象发生，则选项A、B、D可排除．故可以断定电路的故障为C选项，即电灯 L 短路，且与灯不亮及UBD=0相符合．例 3 如图 3 所示的电路， 灯泡 L1 与 L2 完全相同， 开关 S闭合后， 电压表和的示数都等于电源电压，两个灯泡都不发光．如果故障只有一处，则可能是［ ］A．L1 短路 B ．L1 开路C．L2 短路 D．L2 开路分析的示数等于电源电压，则说明电压表两接线柱间含电源部分的电路b-L1 －C－d－e－a 之间是连通的，且a－L2－b 部分无短路现象，则选项B、C排除 . 剩余选项A和 D都满足和的示数等于电源电压的要求，但由于电路故障只有一处，若L1 短路，则 L2...
