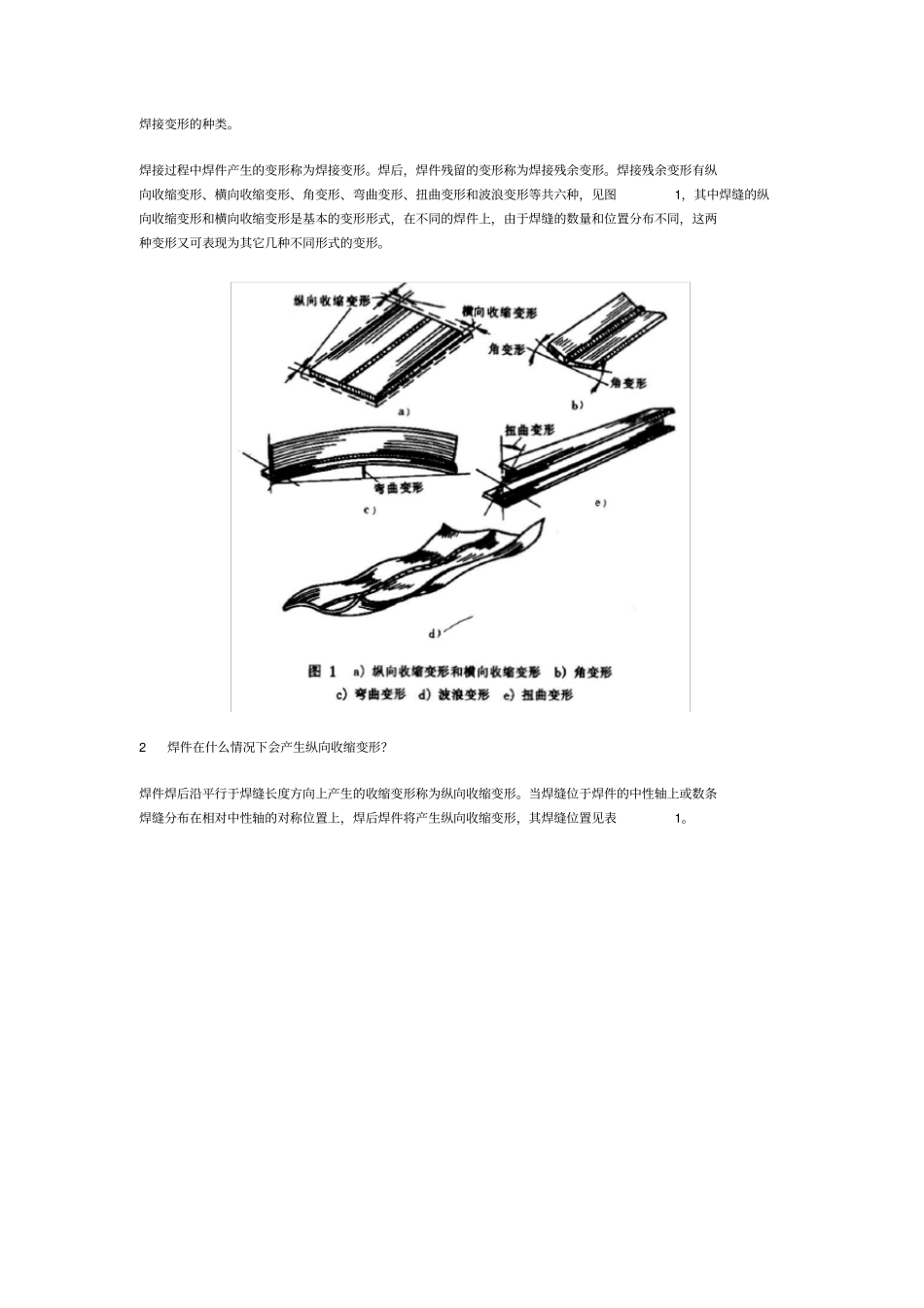

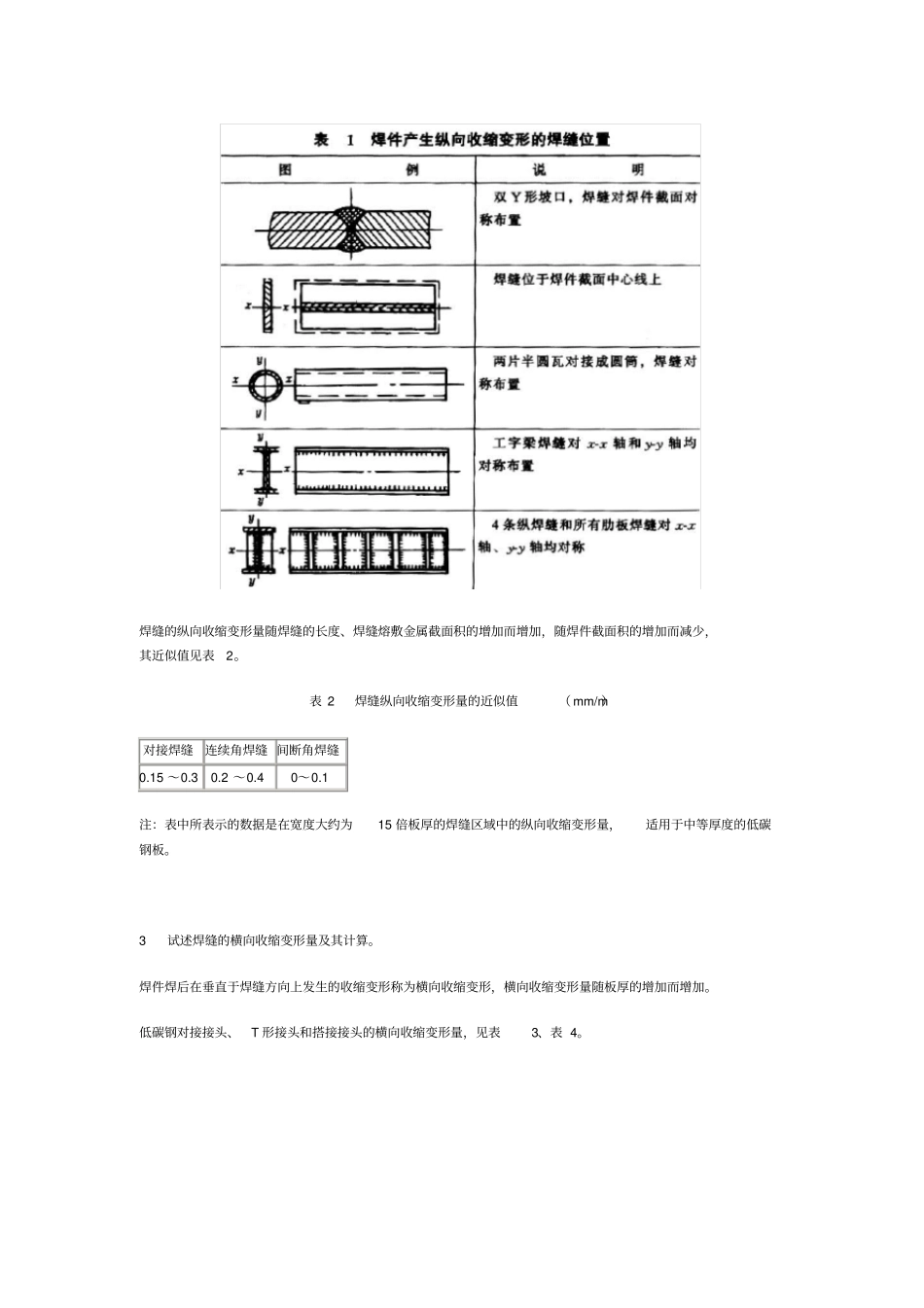

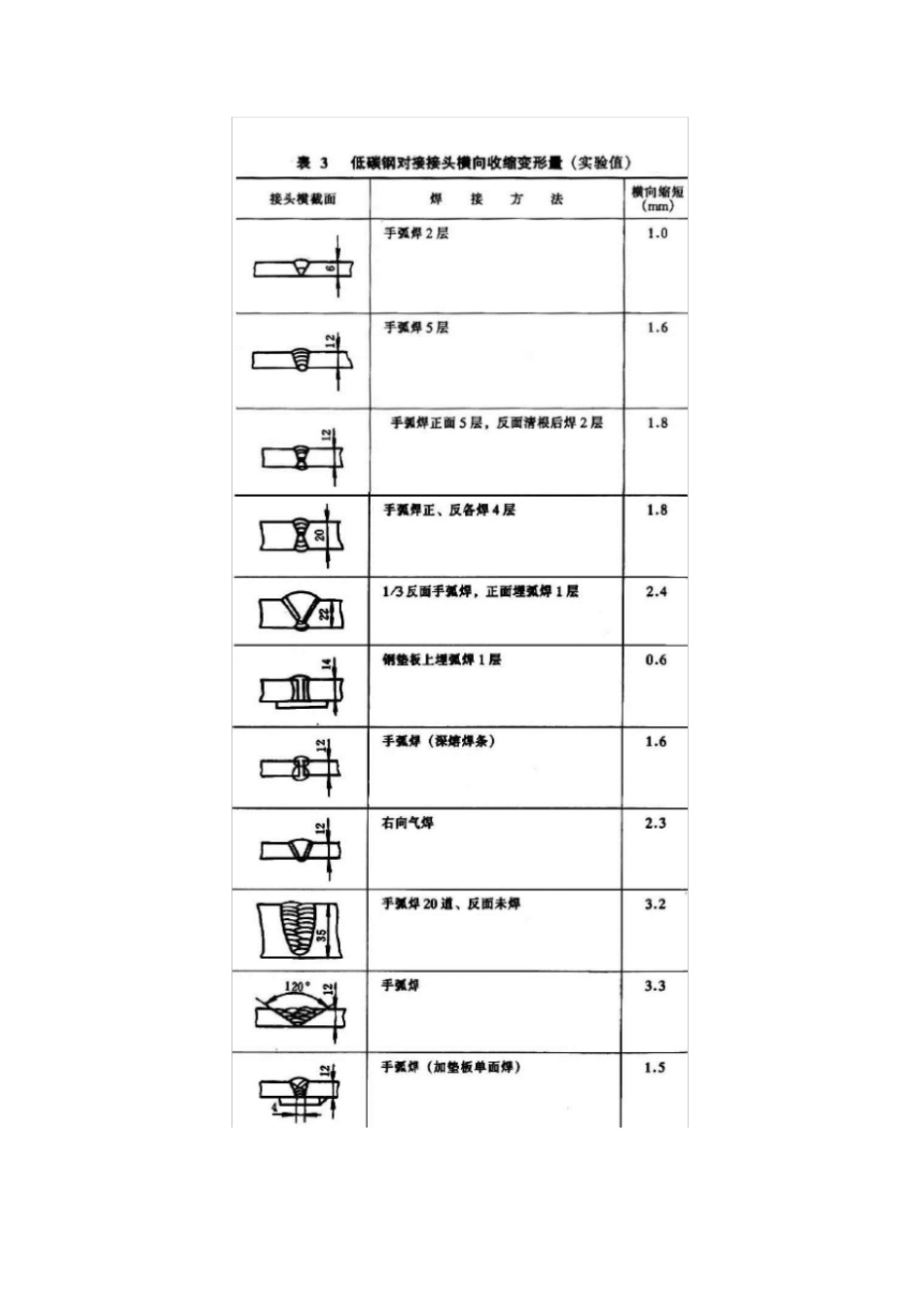

焊接变形的种类。焊接过程中焊件产生的变形称为焊接变形。焊后，焊件残留的变形称为焊接残余变形。焊接残余变形有纵向收缩变形、横向收缩变形、角变形、弯曲变形、扭曲变形和波浪变形等共六种，见图1，其中焊缝的纵向收缩变形和横向收缩变形是基本的变形形式，在不同的焊件上，由于焊缝的数量和位置分布不同，这两种变形又可表现为其它几种不同形式的变形。2 焊件在什么情况下会产生纵向收缩变形？焊件焊后沿平行于焊缝长度方向上产生的收缩变形称为纵向收缩变形。当焊缝位于焊件的中性轴上或数条焊缝分布在相对中性轴的对称位置上，焊后焊件将产生纵向收缩变形，其焊缝位置见表1。焊缝的纵向收缩变形量随焊缝的长度、焊缝熔敷金属截面积的增加而增加，随焊件截面积的增加而减少，其近似值见表2。表 2 焊缝纵向收缩变形量的近似值（ mm/m）对接焊缝连续角焊缝 间断角焊缝0.15 ～0.3 0.2 ～0.4 0～0.1 注：表中所表示的数据是在宽度大约为15 倍板厚的焊缝区域中的纵向收缩变形量，适用于中等厚度的低碳钢板。3 试述焊缝的横向收缩变形量及其计算。焊件焊后在垂直于焊缝方向上发生的收缩变形称为横向收缩变形，横向收缩变形量随板厚的增加而增加。低碳钢对接接头、T 形接头和搭接接头的横向收缩变形量，见表3、表 4。对接接头横向收缩变形量的近似计算公式，见表5。表 5 对接接头横向收缩变形量的近似计算公式坡口形式 横向缩短量计算公式Y 形双 Y 形△L 横=0.1δ① +0.6 △L 横=0.1δ +0.4①δ ——板厚（ mm）。当两板自由对接、焊缝不长、横向没有约束时，横向收缩变形量要比纵向的大得多。4 焊件在什么情况下会产生弯曲变形？如果焊件上的焊缝不位于焊件的中性轴上，并且相对于中性轴不对称（上下、左右），则焊后焊件将会产生弯曲变形。如果焊缝集中在中性轴下方（或下方焊缝较多）则焊件焊后将产生上拱弯曲变形；相反如果焊缝集中在中性轴上方（或上方焊缝较多），则焊件焊后将产生下凹弯曲变形。又如果焊件相对焊件中性轴左、右不对称，则焊后将产生旁弯，焊件产生弯曲变形的焊缝位置，见表6。5 试述焊件产生角变形的原因及其数值。焊接时，由于焊接区沿板材厚度方向不均匀的横向收缩而引起的回转变形称为角变形见图1b。产生角变形的原因是，焊缝的截面总是上宽下窄，因而横向收缩量在焊缝的厚度方向上分布不均匀，上面大、下面小，结果就形成了焊件的平面偏转，两侧向上翘起一个角度。电渣焊缝由于焊缝厚度均匀...
