学士某米跨钢结构厂房课程设计VIP免费

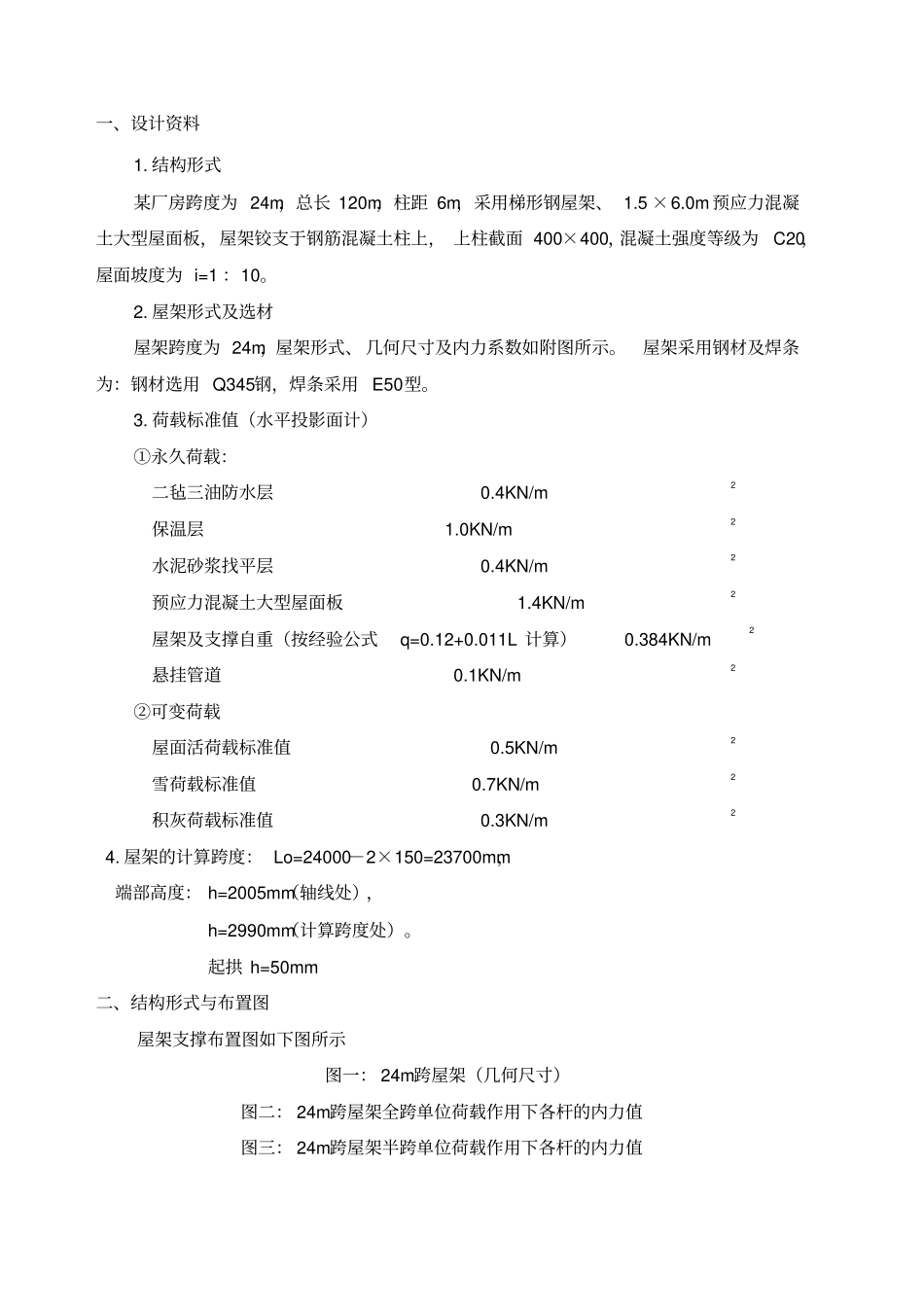

学士某米跨钢结构厂房课程设计_第1页
1/26

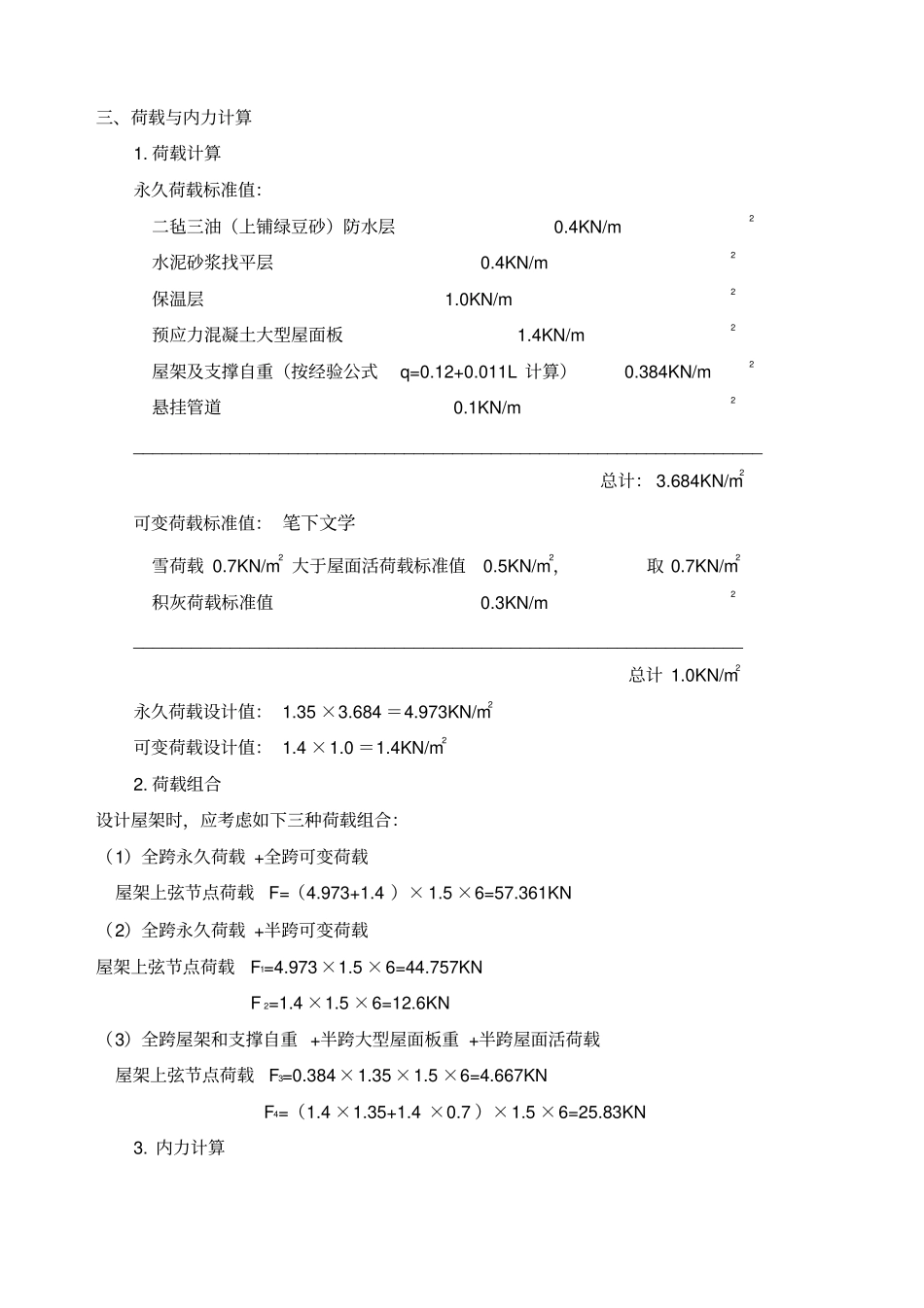

学士某米跨钢结构厂房课程设计_第2页
2/26

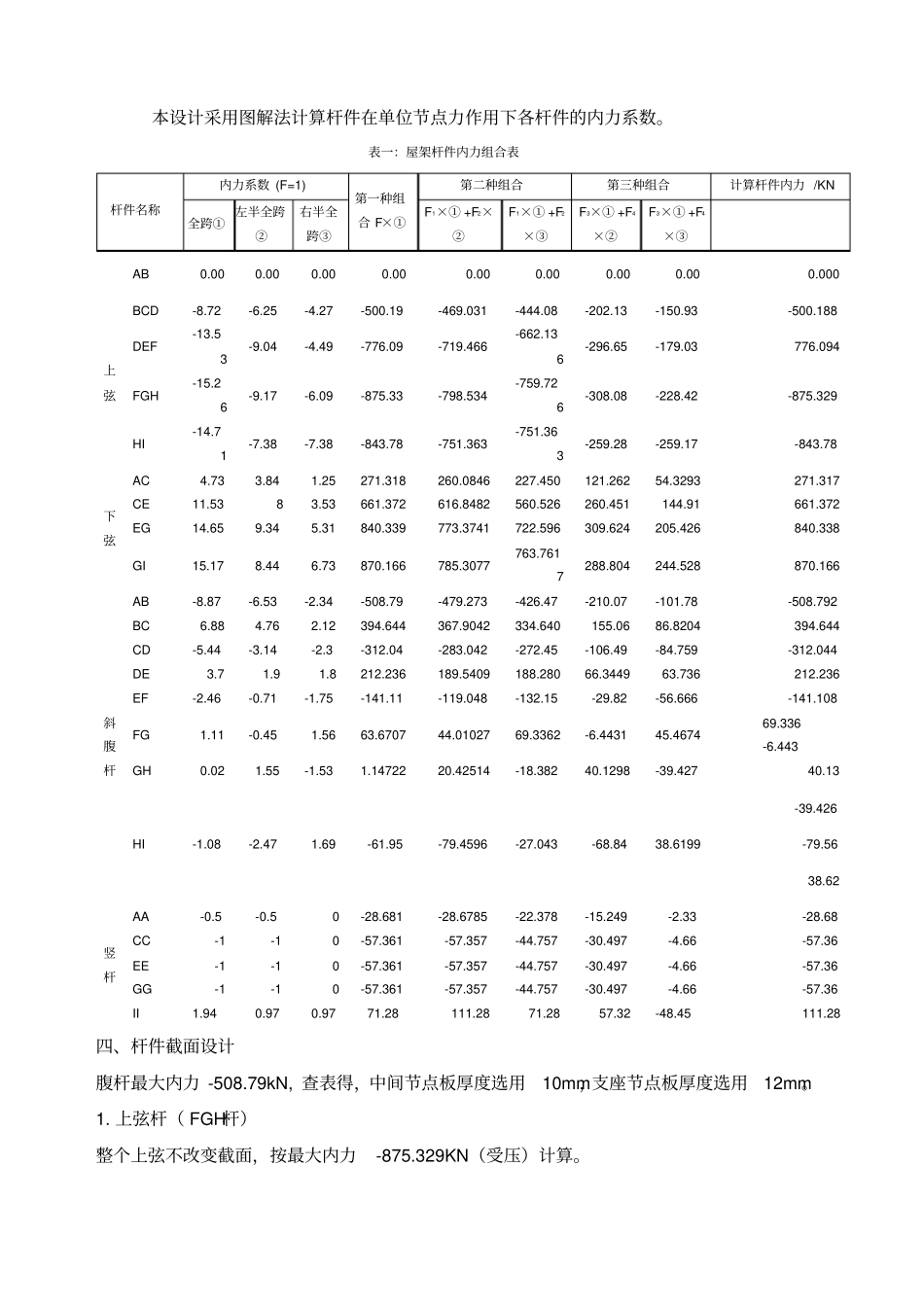

学士某米跨钢结构厂房课程设计_第3页
3/26
一、设计资料1. 结构形式某厂房跨度为 24m,总长 120m,柱距 6m,采用梯形钢屋架、 1.5 ×6.0m 预应力混凝土大型屋面板,屋架铰支于钢筋混凝土柱上, 上柱截面 400×400,混凝土强度等级为C20,屋面坡度为 i=1 :10。2. 屋架形式及选材屋架跨度为 24m,屋架形式、 几何尺寸及内力系数如附图所示。屋架采用钢材及焊条为:钢材选用 Q345钢,焊条采用 E50型。3. 荷载标准值(水平投影面计)①永久荷载:二毡三油防水层 0.4KN/m2 保温层 1.0KN/m2水泥砂浆找平层 0.4KN/m2预应力混凝土大型屋面板 1.4KN/m2屋架及支撑自重(按经验公式q=0.12+0.011L 计算) 0.384KN/m2悬挂管道 0.1KN/m2②可变荷载屋面活荷载标准值 0.5KN/m2雪荷载标准值 0.7KN/m2积灰荷载标准值 0.3KN/m24. 屋架的计算跨度: Lo=24000-2×150=23700mm,端部高度: h=2005mm(轴线处),h=2990mm(计算跨度处)。起拱 h=50mm 二、结构形式与布置图屋架支撑布置图如下图所示图一: 24m跨屋架(几何尺寸)图二: 24m跨屋架全跨单位荷载作用下各杆的内力值图三: 24m跨屋架半跨单位荷载作用下各杆的内力值三、荷载与内力计算1. 荷载计算永久荷载标准值:二毡三油(上铺绿豆砂)防水层 0.4KN/m2 水泥砂浆找平层 0.4KN/m2保温层 1.0KN/m2预应力混凝土大型屋面板 1.4KN/m2屋架及支撑自重(按经验公式q=0.12+0.011L 计算) 0.384KN/m2悬挂管道 0.1KN/m2_________________________________________________________________ 总计: 3.684KN/m2可变荷载标准值: 笔下文学雪荷载 0.7KN/m2 大于屋面活荷载标准值0.5KN/m2,取 0.7KN/m2积灰荷载标准值 0.3KN/m2_______________________________________________________________ 总计 1.0KN/m2永久荷载设计值: 1.35 ×3.684 =4.973KN/m2可变荷载设计值: 1.4 ×1.0 =1.4KN/m22. 荷载组合设计屋架时,应考虑如下三种荷载组合:(1)全跨永久荷载 +全跨可变荷载屋架上弦节点荷载F=(4.973+1.4 )× 1.5 ×6=57.361KN (2)全跨永久荷载 +半跨可变荷载屋架上弦节点荷载F1=4.973×1.5 ×6=44.757KN F 2=1.4 ×1.5 ×6=12.6KN (3)全跨屋架和支撑自重 +半跨大型屋面板重 +半跨屋面活荷载屋架上弦节点荷载F3=0.384×1.35 ×1.5 ×6=4.667KN F4=(1.4 ×1.35+1.4 ×0.7 )×1.5 ×6=25.83KN 3. 内力计算本设计采用图解法计算杆件在单位节点力作用下各杆件的内力系...
