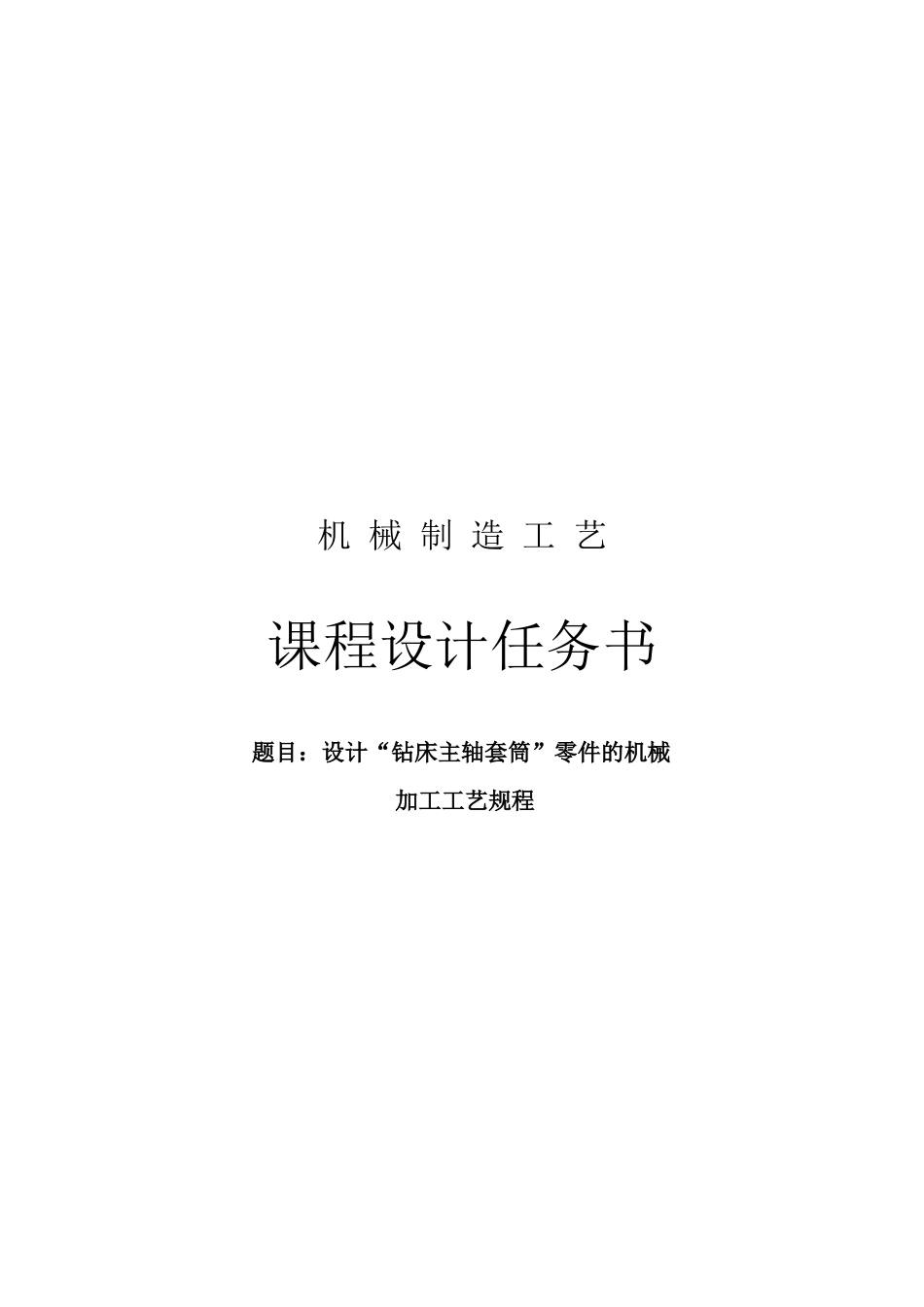

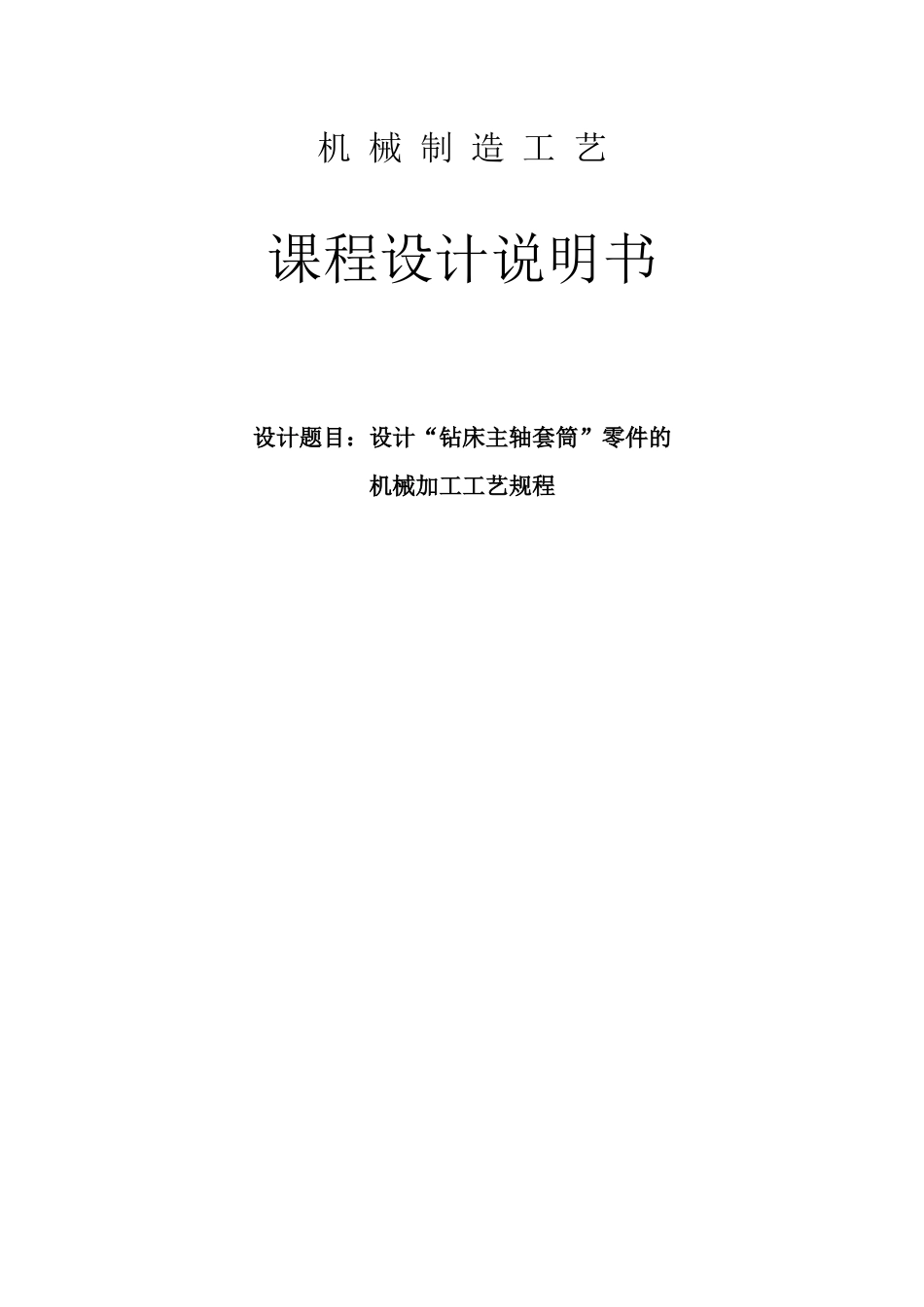

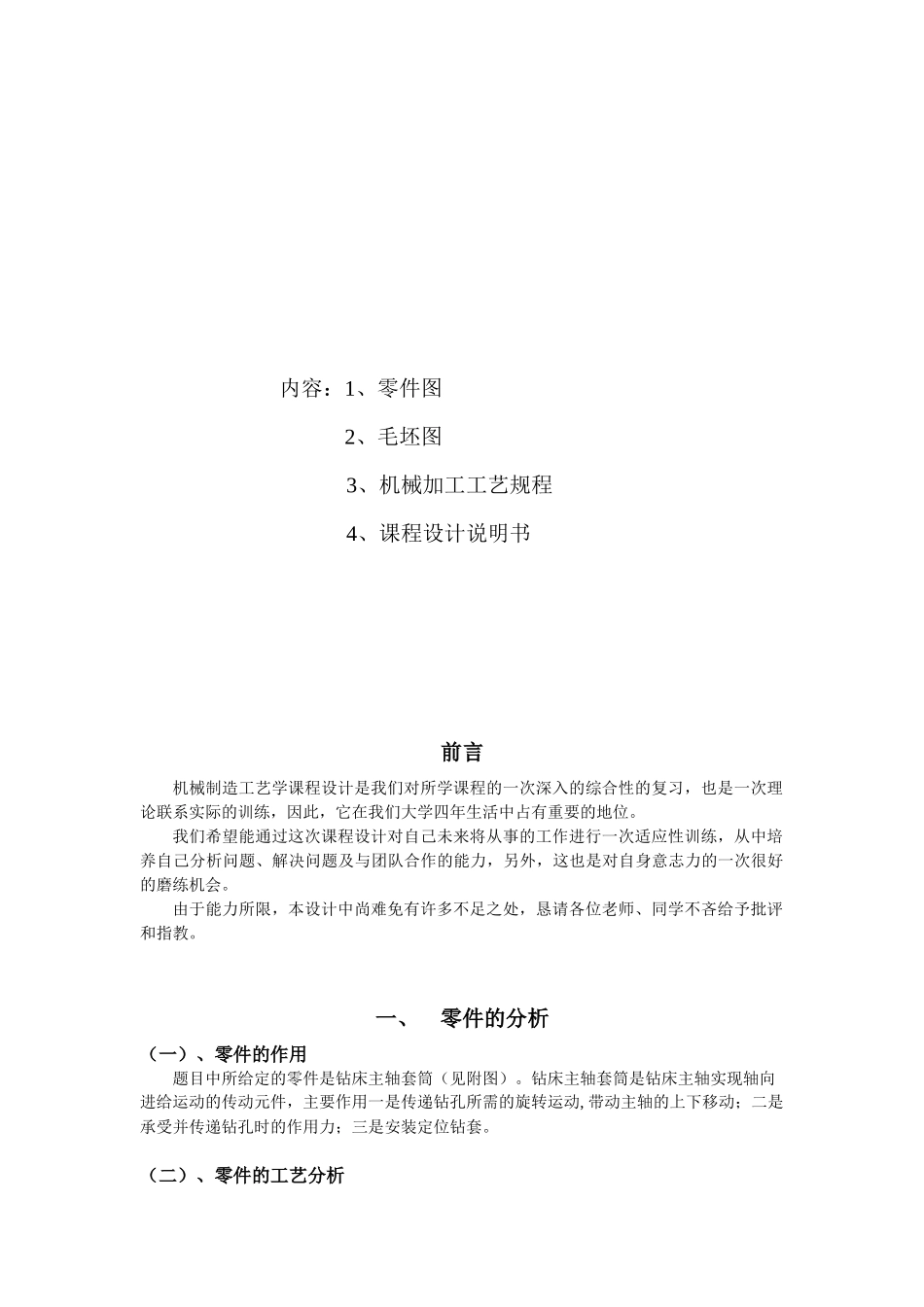

机 械 制 造 工 艺课程设计说明书 设计题目：设计“钻床主轴套筒”零件的 机械加工工艺规程机 械 制 造 工 艺课程设计任务书题目：设计“钻床主轴套筒”零件的机械加工工艺规程内容：1、零件图2、毛坯图3、机械加工工艺规程4、课程设计说明书前言机械制造工艺学课程设计是我们对所学课程的一次深入的综合性的复习，也是一次理论联系实际的训练，因此，它在我们大学四年生活中占有重要的地位。我们希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中培养自己分析问题、解决问题及与团队合作的能力，另外，这也是对自身意志力的一次很好的磨练机会。由于能力所限，本设计中尚难免有许多不足之处，恳请各位老师、同学不吝给予批评和指教。一、零件的分析（一）、零件的作用题目中所给定的零件是钻床主轴套筒（见附图）。钻床主轴套筒是钻床主轴实现轴向进给运动的传动元件，主要作用一是传递钻孔所需的旋转运动, 带动主轴的上下移动；二是承受并传递钻孔时的作用力；三是安装定位钻套。（二）、零件的工艺分析钻床主轴套筒可以按装夹方式分成两组加工表面。下面分述如下：1.装夹外圆时这时可以加工的表面包括两端面，Φ24mm 的孔，Φ42mm 的孔，两个 Φ40mm的孔及其中一个孔的端面，Φ28mm 的孔，尺寸为Φ46mm×2mm 的内槽，尺寸为 M45×1 的内螺纹，Φ31mm的孔及其端面。其中两 Φ42mm孔应保证 0.01mm 的圆柱度公差。2.两端顶尖装夹时这时可以加工的表面包括外圆 Φ50mm，模数为 2、齿数为 18、压力角为 20°的齿，尺寸为 8mm×1.5mm 的两处外槽。其中应保证齿槽底面与 Φ50mm轴的垂直度公差 0.025mm。这两组加工表面之间有着一定的位置要求，主要是1)孔 Φ28mm对 Φ50mm轴的基准轴线的圆跳动公差为 0.01mm；2)孔 Φ31mm对 Φ50mm轴的基准轴线的圆跳动公差为 0.01mm；3)两 Φ40mm的孔对 Φ50mm轴的基准轴线的同轴度公差为 0.012mm。由以上分析可知，对于这两组加工表面而言，可以先加工其中一组表面，然后再加工另一组表面，并且保证它们之间的位置精度要求。 二、工艺规程设计（一）、确定毛坯的制造形式题目给定的零件材料是 45 钢。考虑到在加工过程中，钻床主轴会经常承受交变载荷和冲击性载荷，而主轴是安装在套筒上，从而套筒也会要经常承受交变载荷和冲击性载荷，尤其是套筒齿条在与齿轮啮合传动的过程中经常要受到很大的力，因此应该选用锻件作为毛坯，以使金属纤维尽量不被...
