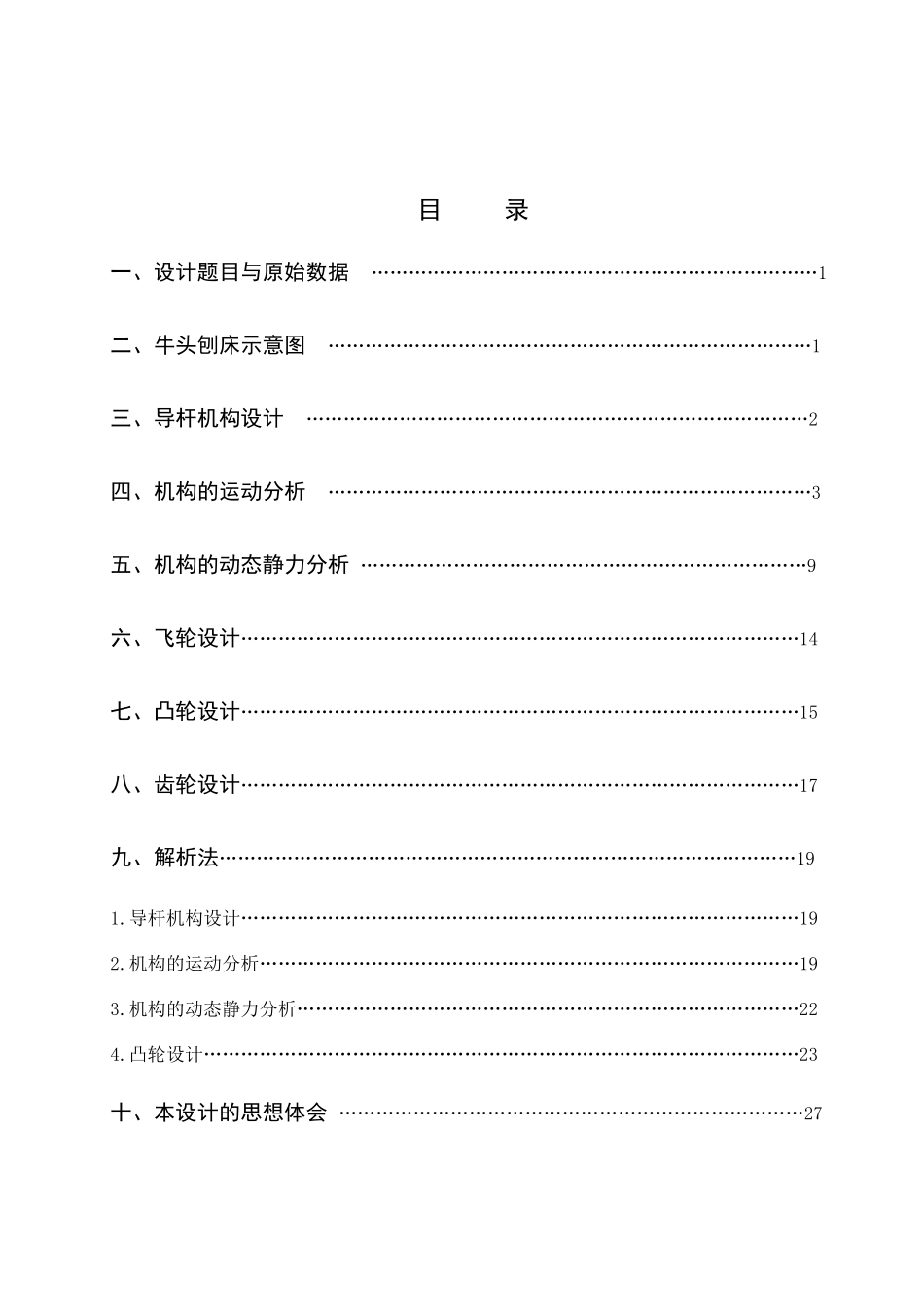

目 录一、设计题目与原始数据 ………………………………………………………………1二、牛头刨床示意图 ……………………………………………………………………1三、导杆机构设计 ………………………………………………………………………2四、机构的运动分析 ……………………………………………………………………3五、机构的动态静力分析 ………………………………………………………………9六、飞轮设计………………………………………………………………………………14七、凸轮设计………………………………………………………………………………15八、齿轮设计………………………………………………………………………………17九、解析法…………………………………………………………………………………191.导杆机构设计………………………………………………………………………………192.机构的运动分析……………………………………………………………………………193.机构的动态静力分析………………………………………………………………………224.凸轮设计……………………………………………………………………………………23十、本设计的思想体会 …………………………………………………………………27十一、参考文献……………………………………………………………………………36一、设计题目与数据1．题目牛头刨床的综合设计与分析2．原始数据刨头的行程 H=600mm行程速比系数 K=1.8机架长 LO2O3=370mm质心与导杆的比值 LO3S4/LO3B=0.5连杆与导杆的比值 LBF/LO3B=0.3刨头重心至 F 点距离 XS6=210mm导杆的质量 m4=20刨头的质量 m6=52导杆的转动惯量 JS4=0.9切割阻力 FC=1400N切割阻力至 O2的距离 YP=165mm构件 2 的转速 n2=80许用速度不均匀系数 [δ]=1/30齿轮 Z1、Z2的模数 m12=16小齿轮齿数 Z1=18大齿轮齿数 Z2=42凸轮机构的最大摆角 φmax=18º凸轮的摆杆长 LO4C=130mm凸轮的推程运动角 δ0=60º凸轮的远休止角 δ01=10º凸轮的回程运动角 δ0'=60º凸轮机构的机架长 Lo2o4=140mm凸轮的基圆半径 ro=50mm凸轮的滚子半径 rr=15mm二、牛头刨床示意图 图 1三、导杆机构设计1、已知：行程速比系数 K=1.8刨头的行程 H=600mm机架长度 LO2O3=370mm连杆与导杆的比 LBF/LO3B=0.32、各杆尺寸设计如下A、求导杆的摆角：ψmax =180°×（K-1）/（K+1）=180°×（1.8-1）/（1.8+1）=51° B、求导...
