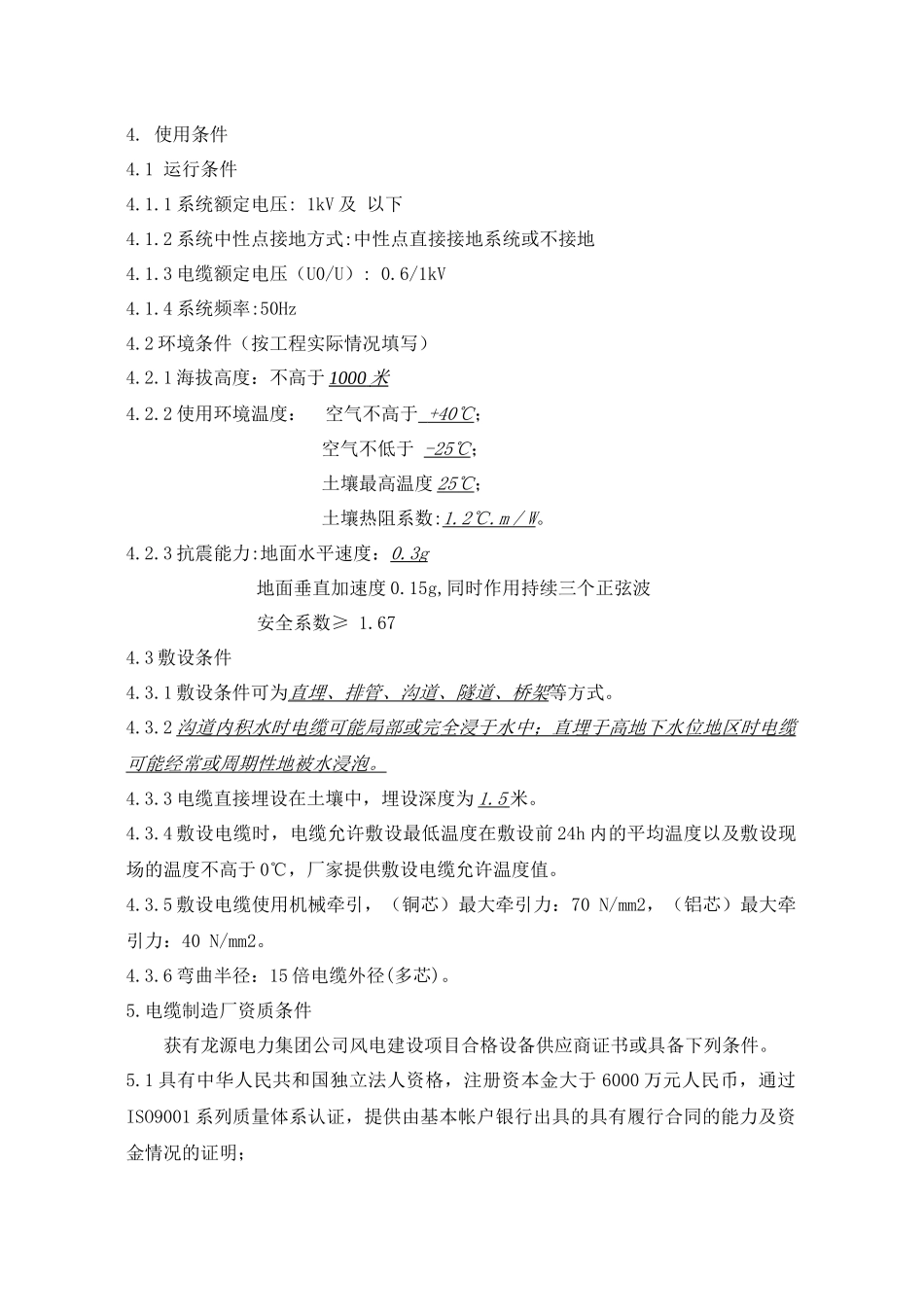

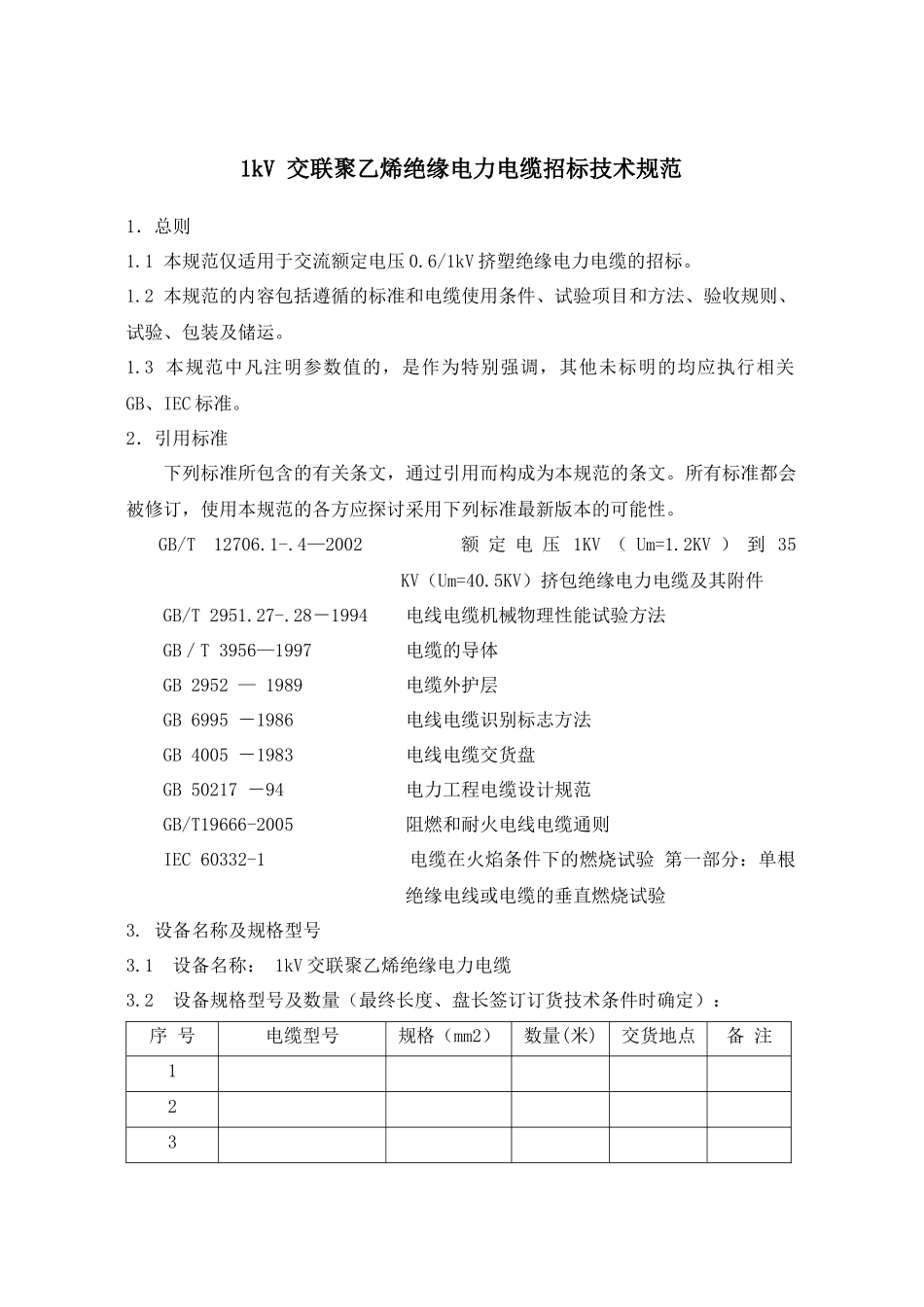

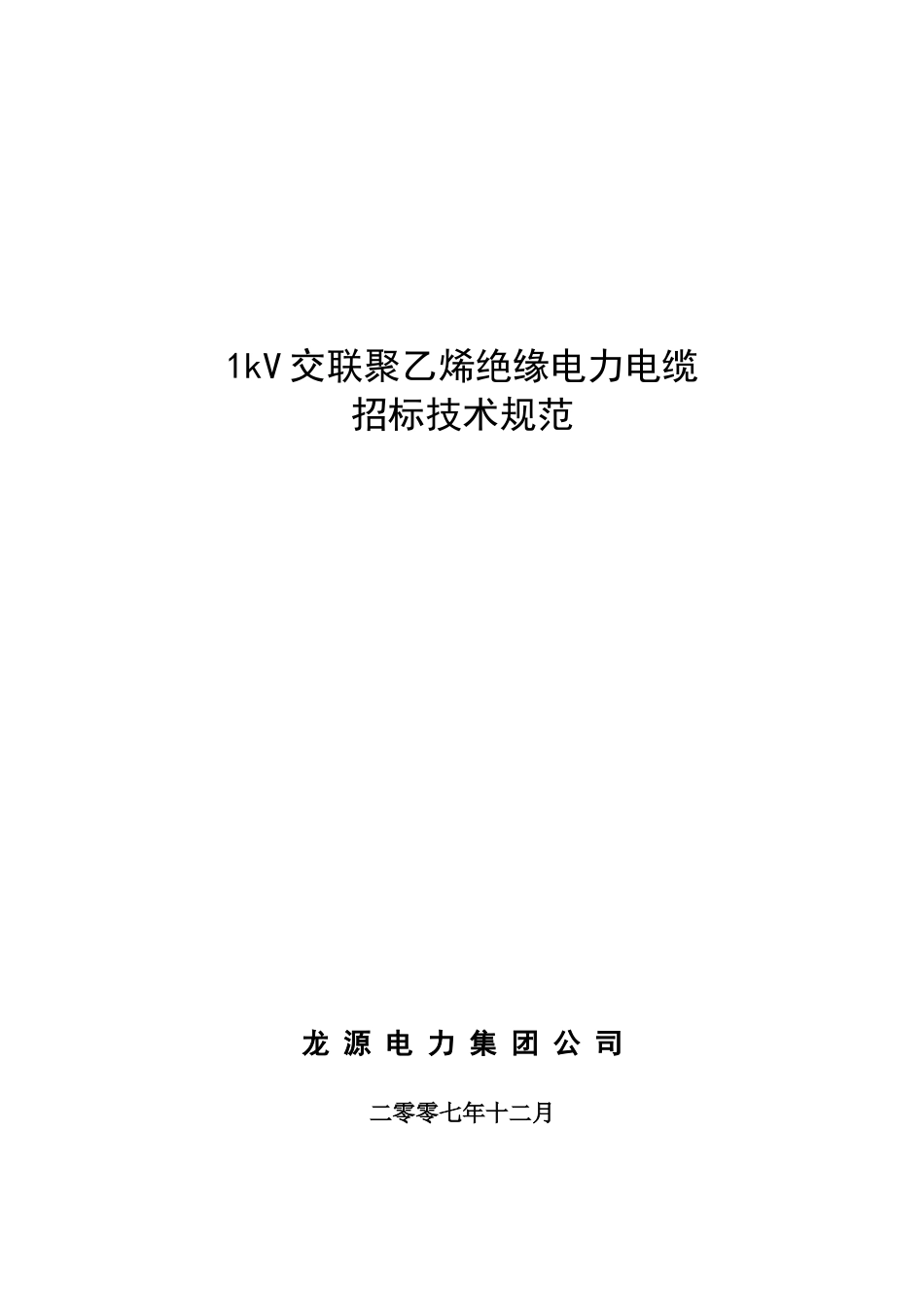

1kV 交联聚乙烯绝缘电力电缆招标技术规范龙 源 电 力 集 团 公 司二零零七年十二月1kV 交联聚乙烯绝缘电力电缆招标技术规范1．总则1.1 本规范仅适用于交流额定电压 0.6/1kV 挤塑绝缘电力电缆的招标。1.2 本规范的内容包括遵循的标准和电缆使用条件、试验项目和方法、验收规则、试验、包装及储运。 1.3 本规范中凡注明参数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC 标准。 2．引用标准下列标准所包含的有关条文，通过引用而构成为本规范的条文。所有标准都会被修订，使用本规范的各方应探讨采用下列标准最新版本的可能性。 GB/T 12706.1-.4—2002 额 定 电 压 1KV （ Um=1.2KV ） 到 35 KV（Um=40.5KV）挤包绝缘电力电缆及其附件GB/T 2951.27-.28－1994 电线电缆机械物理性能试验方法GB／T 3956—1997 电缆的导体GB 2952 — 1989 电缆外护层GB 6995 －1986 电线电缆识别标志方法GB 4005 －1983 电线电缆交货盘GB 50217 －94 电力工程电缆设计规范GB/T19666-2005 阻燃和耐火电线电缆通则IEC 60332-1 电缆在火焰条件下的燃烧试验 第一部分：单根绝缘电线或电缆的垂直燃烧试验3. 设备名称及规格型号3.1 设备名称： 1kV 交联聚乙烯绝缘电力电缆3.2 设备规格型号及数量（最终长度、盘长签订订货技术条件时确定）：序 号电缆型号规格（mm2）数量(米)交货地点备 注1234. 使用条件4.1 运行条件4.1.1 系统额定电压: 1kV 及 以下4.1.2 系统中性点接地方式:中性点直接接地系统或不接地 4.1.3 电缆额定电压（U0/U）: 0.6/1kV 4.1.4 系统频率:50Hz 4.2 环境条件（按工程实际情况填写）4.2.1 海拔高度：不高于 1000 米 4.2.2 使用环境温度： 空气不高于 +40℃ ； 空气不低于 -25℃；土壤最高温度 25℃；土壤热阻系数:1.2℃.m ／ W 。4.2.3 抗震能力:地面水平速度：0.3g 地面垂直加速度 0.15g,同时作用持续三个正弦波 安全系数≥ 1.674.3 敷设条件 4.3.1 敷设条件可为直埋、排管、沟道、隧道、桥架等方式。4.3.2 沟道内积水时电缆可能局部或完全浸于水中；直埋于高地下水位地区时电缆可能经常或周期性地被水浸泡。4.3.3 电缆直接埋设在土壤中，埋设深度为 1.5 米。4.3.4 敷设电缆时，电缆允许敷设最低温度在敷设前 24h 内的平均温度以及敷设现场的温度不高于 0℃，厂家提供敷设电缆允许温度值。4.3.5 敷设电缆使用机械牵引，（铜芯）最大牵...
