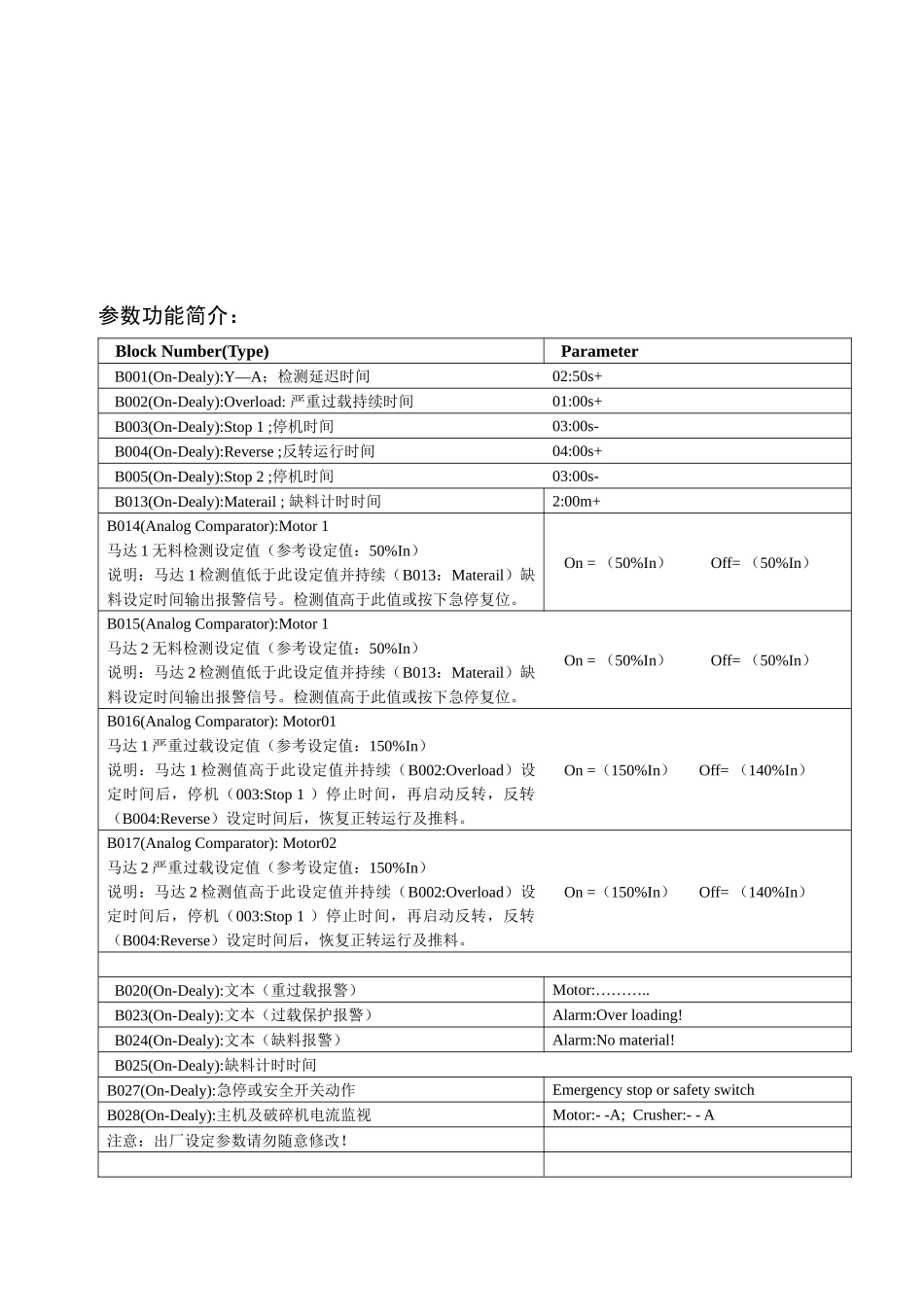

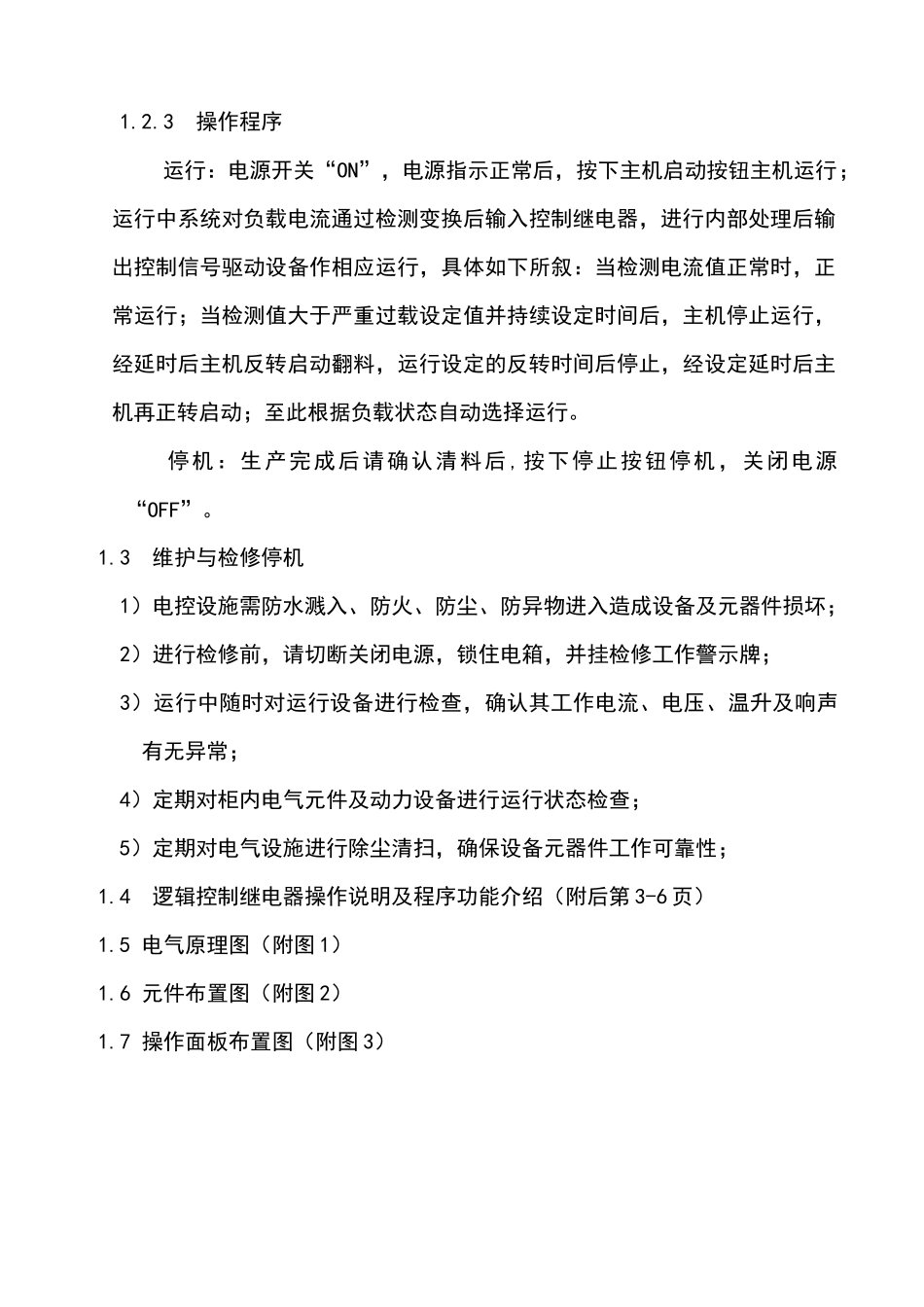

1、电气系统 未经本公司同意,不可更改机器的电路。如果擅自更改而造成机器损坏,本公司不负任何责任。 所有的维修保养工作,只能由专业的维修工程师来做,电路只能由专业的电气工程师来安装。1.1 电源需求:380V/AC 50HZ 三相;1.2 操作与说明1.2.1 应急处理(急停按钮) 功能范围:设备在运行过程中,如出现紧急情况如:水、油、气管脱离,机器动作异常,机器有异味或异常声音或其他意外时用到此急停按钮。 操作:当出现上述情况或其他意外时,请以最快的速度按下急停按钮,用力按下直到听到咔嗒一声响,并接着切断设备的电源开关。请有关技术维修人员前来排除故障。问题解决后开机按箭头方向转动此急停按钮可复原,即可进行手动或自动操作。 注意事项:设备正常工作中请勿按此按钮。1.2.2 操作准备1) 设备是否在安全状态,确认无检修作业、无杂物及其它异常。2) 检查电流、电压表显示是否在规定范围内。3) 合上动力控制箱里的总电源开关,并检查动力控制箱内空气开关是否都在合闸位置。1.2.3 操作程序运行:电源开关“ON”,电源指示正常后,按下主机启动按钮主机运行;运行中系统对负载电流通过检测变换后输入控制继电器,进行内部处理后输出控制信号驱动设备作相应运行,具体如下所叙:当检测电流值正常时,正常运行;当检测值大于严重过载设定值并持续设定时间后,主机停止运行,经延时后主机反转启动翻料,运行设定的反转时间后停止,经设定延时后主机再正转启动;至此根据负载状态自动选择运行。停机:生产完成后请确认清料后 ,按下停止按钮停机,关闭电源“OFF”。 1.3 维护与检修停机1)电控设施需防水溅入、防火、防尘、防异物进入造成设备及元器件损坏;2)进行检修前,请切断关闭电源,锁住电箱,并挂检修工作警示牌;3)运行中随时对运行设备进行检查,确认其工作电流、电压、温升及响声有无异常;4)定期对柜内电气元件及动力设备进行运行状态检查;5)定期对电气设施进行除尘清扫,确保设备元器件工作可靠性;1.4 逻辑控制继电器操作说明及程序功能介绍(附后第 3-6 页)1.5 电气原理图(附图 1)1.6 元件布置图(附图 2)1.7 操作面板布置图(附图 3)参数功能简介: Block Number(Type) Parameter B001(On-Dealy):Y—A;检测延迟时间02:50s+ B002(On-Dealy):Overload: 严重过载持续时间01:00s+ B003(On-Dealy):Stop 1 ;停机时间03:00s- B004(On-Dealy):Reverse ;反转运行时间04:00s...
