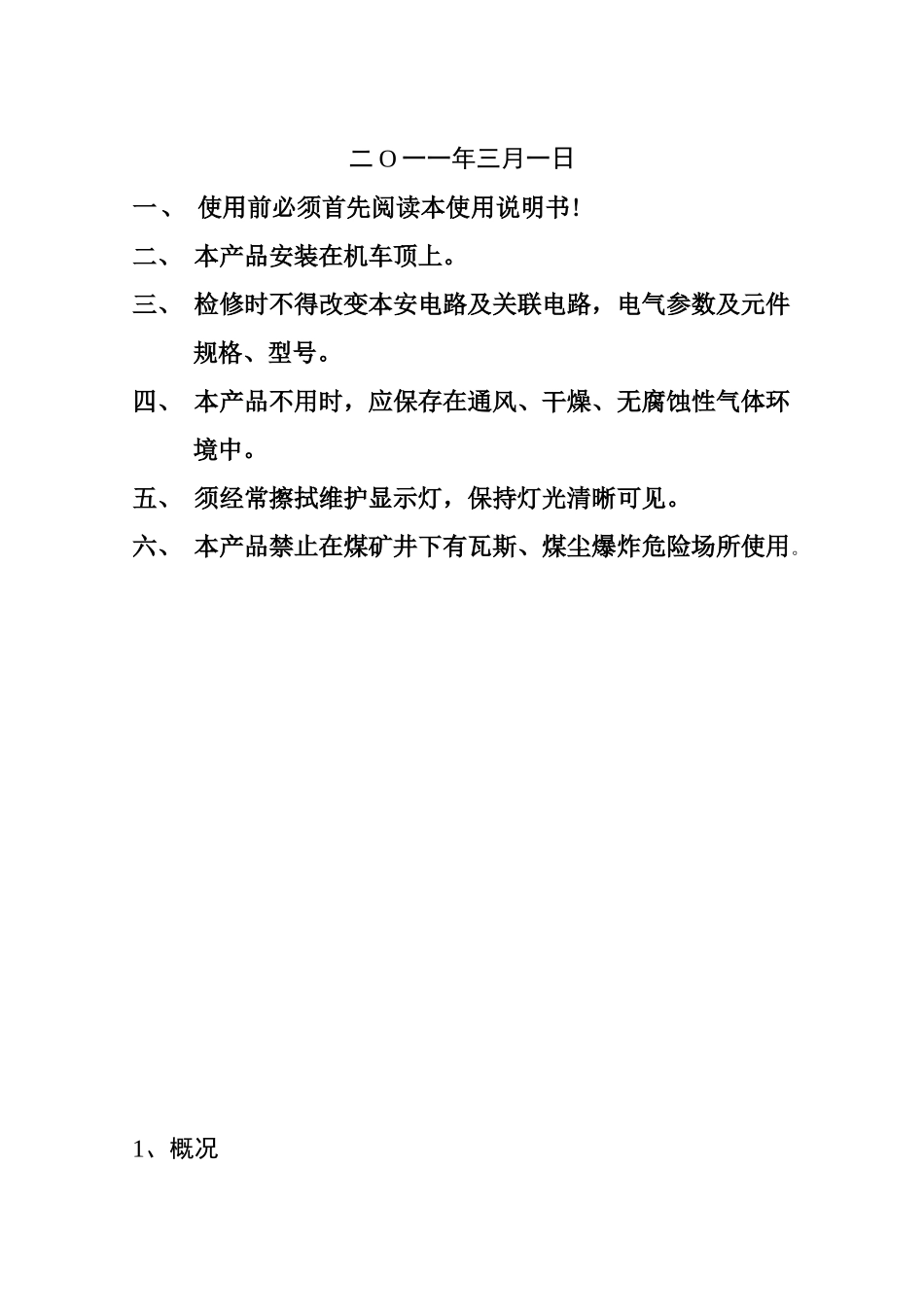

DKY0.15/24LX（A）矿用一般型信号灯使用说明书邯郸开发区邯阳机电设备有限公司二 O 一一年三月一日 一、 使用前必须首先阅读本使用说明书!二、 本产品安装在机车顶上。三、 检修时不得改变本安电路及关联电路，电气参数及元件规格、型号。四、 本产品不用时，应保存在通风、干燥、无腐蚀性气体环境中。五、 须经常擦拭维护显示灯，保持灯光清晰可见。六、 本产品禁止在煤矿井下有瓦斯、煤尘爆炸危险场所使用。1、概况本产品适用于煤矿井下无瓦斯、煤尘爆炸危险的场所。用于机车的顶部，向前后方向发出信号，提示前方有机车，注意安全。执行标准： GB12173-2008 Q/HYJD003-20112、型号含义信号灯为矿用一般型电气设备，其标志为“KY”。 3、环境条件3.1 环境温度: 0℃～40℃；3.2 环境湿度：≤95%（当环境温度为＋25℃时）；3.3 海拔：海拔不超过 2000m；3.4 煤矿下无瓦斯，煤尘爆炸危险的环境，无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。4、技术参数4.1 电源电压：DC24V4.2 工作电流：≤150mA。4.3 电源引入电缆长度 3m。4.4 可见距离：≥20m4.5 外形尺寸：200×100×110mm4.6 重量：1kg5、工作原理电源接入后，经三端稳压器 7812 降压、稳压后，给集成电路 NE55 供电，NE555 以无稳态方式工作，其信号输出经过大功率三极管 BU406 放大后，驱动由 LED 组成的发光板闪烁工作。工作电压矿用一般型工作电压DKY0.1524L移动设备用发光二极管灯具X信号（ A ） 设计序号6、使用说明使用时将本装置固定在矿车顶部。电源线的红线接矿车输出的直流电 24V 的正极，兰线接直流电 24V 的负极即可。7、注意事项1.井下严禁带电开盖2.仪器的维修应在地面进行，严禁在井下等危险场所对仪器进行修理。3.仪器的维修应由经过培训的技术人员进行。用户无法排除仪器故障时，应寄回生产厂家或通知生产厂家负责维修。8、安装与维护6.1 本产品安装在机车顶上。6.2 检修时不得改变本安电路及关联电路，电气参数及元件规格、型号。6.3 本产品不用时，应保存在通风、干燥、无腐蚀性气体环境中。6.4 须经常擦拭维护显示灯，保持灯光清晰可见。6.5 本产品禁止在煤矿井下有瓦斯、煤尘爆炸危险场所使用。9、故障和处理方法故障现象故障分析处理措施接通电源后无灯光信号1、 输入电压过低2、 电源进线未接好3、 无控制信号输出1、 调整输入电压至规定值2、 检查电源进线3、 更换电路板10、包装1.包装箱用木箱，产品在箱内...
