水利施工混凝土面板堆石坝设计VIP免费

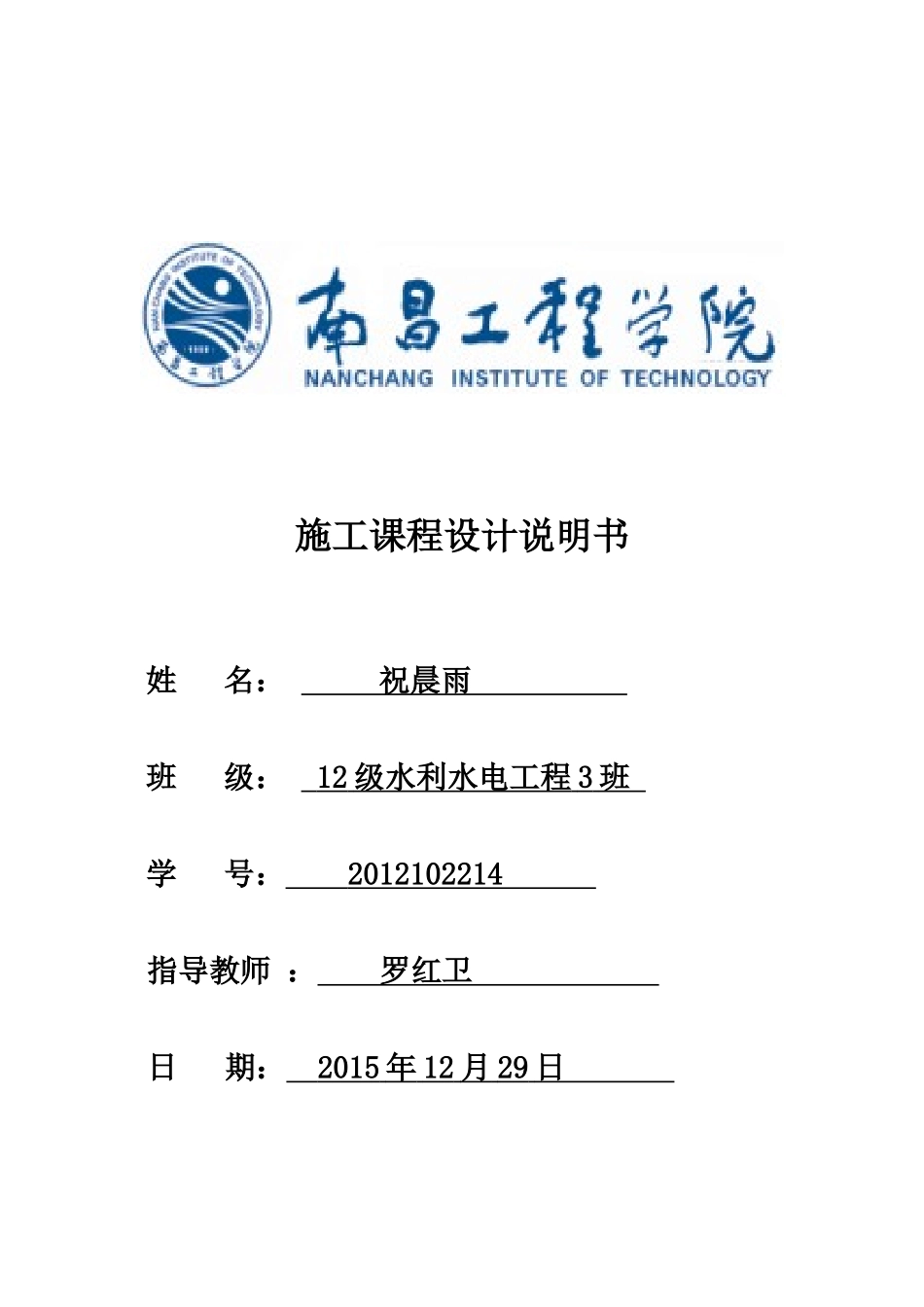

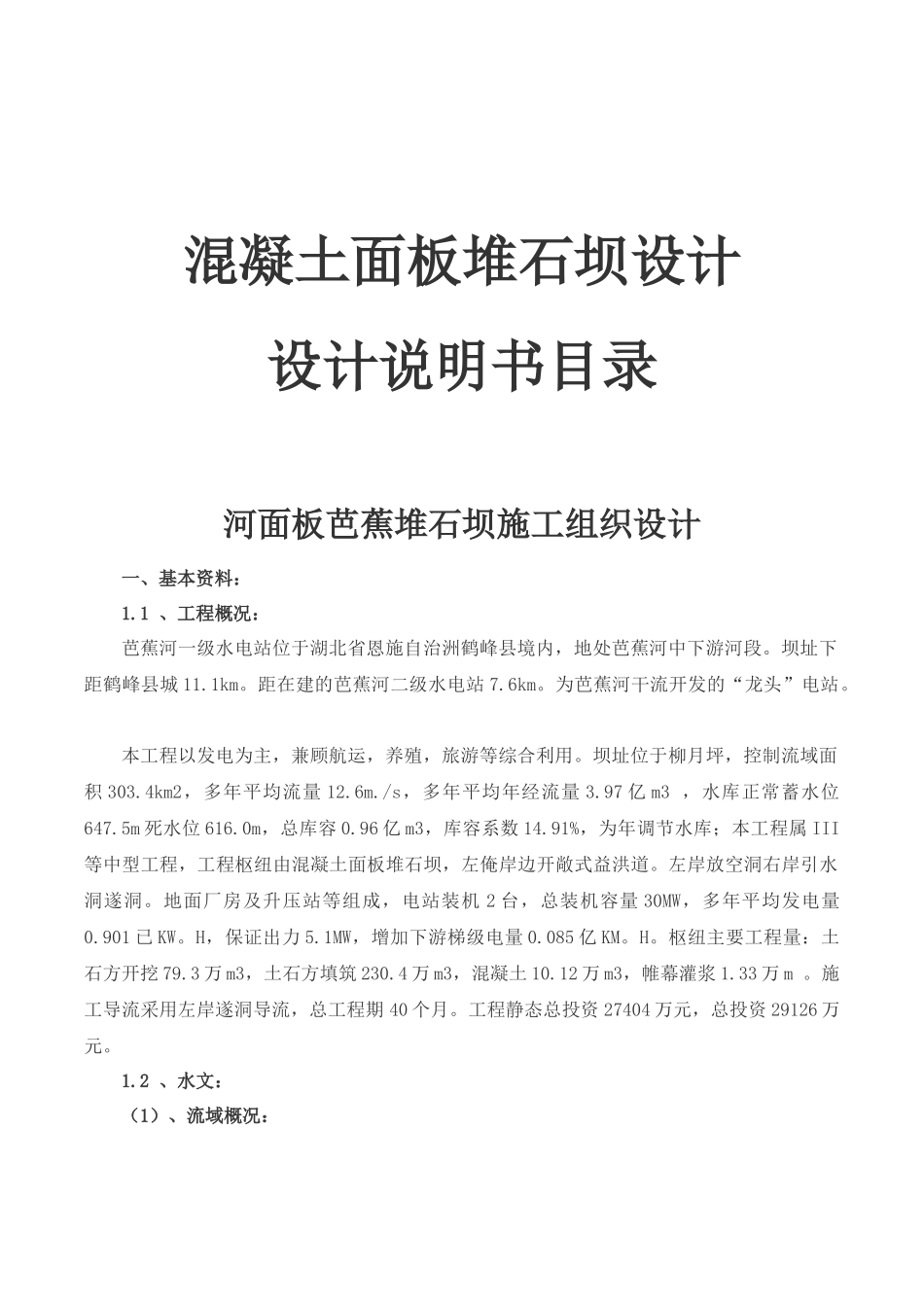

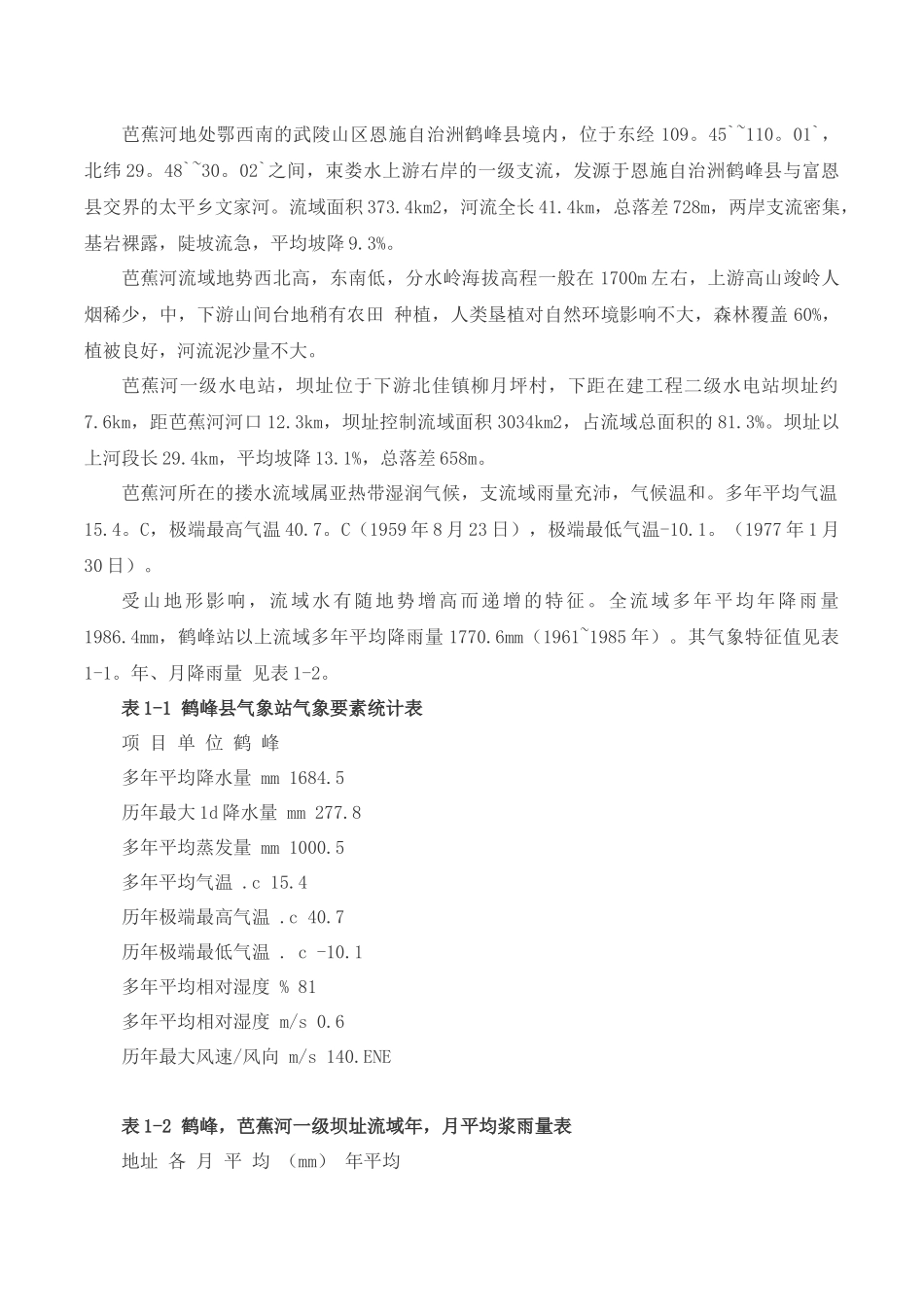

施工课程设计说明书 姓 名： 祝晨雨 班 级： 12 级水利水电工程 3 班 学 号： 2012102214 指导教师 ： 罗红卫 日 期： 2015 年 12 月 29 日 混凝土面板堆石坝设计设计说明书目录河面板芭蕉堆石坝施工组织设计一、基本资料： 1.1 、工程概况： 芭蕉河一级水电站位于湖北省恩施自治洲鹤峰县境内，地处芭蕉河中下游河段。坝址下距鹤峰县城 11.1km。距在建的芭蕉河二级水电站 7.6km。为芭蕉河干流开发的“龙头”电站。 本工程以发电为主，兼顾航运，养殖，旅游等综合利用。坝址位于柳月坪，控制流域面积 303.4km2，多年平均流量 12.6m./s，多年平均年经流量 3.97 亿 m3 ，水库正常蓄水位647.5m 死水位 616.0m，总库容 0.96 亿 m3，库容系数 14.91%，为年调节水库；本工程属 III等中型工程，工程枢纽由混凝土面板堆石坝，左俺岸边开敞式益洪道。左岸放空洞右岸引水洞遂洞。地面厂房及升压站等组成，电站装机 2 台，总装机容量 30MW，多年平均发电量0.901 已 KW。H，保证出力 5.1MW，增加下游梯级电量 0.085 亿 KM。H。枢纽主要工程量：土石方开挖 79.3 万 m3，土石方填筑 230.4 万 m3，混凝土 10.12 万 m3，帷幕灌浆 1.33 万 m 。施工导流采用左岸遂洞导流，总工程期 40 个月。工程静态总投资 27404 万元，总投资 29126 万元。 1.2 、水文： （1）、流域概况： 芭蕉河地处鄂西南的武陵山区恩施自治洲鹤峰县境内，位于东经 109。45`~110。01`，北纬 29。48`~30。02`之间，束娄水上游右岸的一级支流，发源于恩施自治洲鹤峰县与富恩县交界的太平乡文家河。流域面积 373.4km2，河流全长 41.4km，总落差 728m，两岸支流密集，基岩裸露，陡坡流急，平均坡降 9.3%。 芭蕉河流域地势西北高，东南低，分水岭海拔高程一般在 1700m 左右，上游高山竣岭人烟稀少，中，下游山间台地稍有农田 种植，人类垦植对自然环境影响不大，森林覆盖 60%，植被良好，河流泥沙量不大。 芭蕉河一级水电站，坝址位于下游北佳镇柳月坪村，下距在建工程二级水电站坝址约7.6km，距芭蕉河河口 12.3km，坝址控制流域面积 3034km2，占流域总面积的 81.3%。坝址以上河段长 29.4km，平均坡降 13.1%，总落差 658m。 芭蕉河所在的搂水流域属亚热带湿润气候，支流域雨量充沛，气候温和。多年平均气温15.4。C，极端最高气温 40.7。C（1959 年 8 月 23 日），极端最低气温-10.1。（1977 年...
