燃油锅炉烟囱工程施工组织设计VIP免费

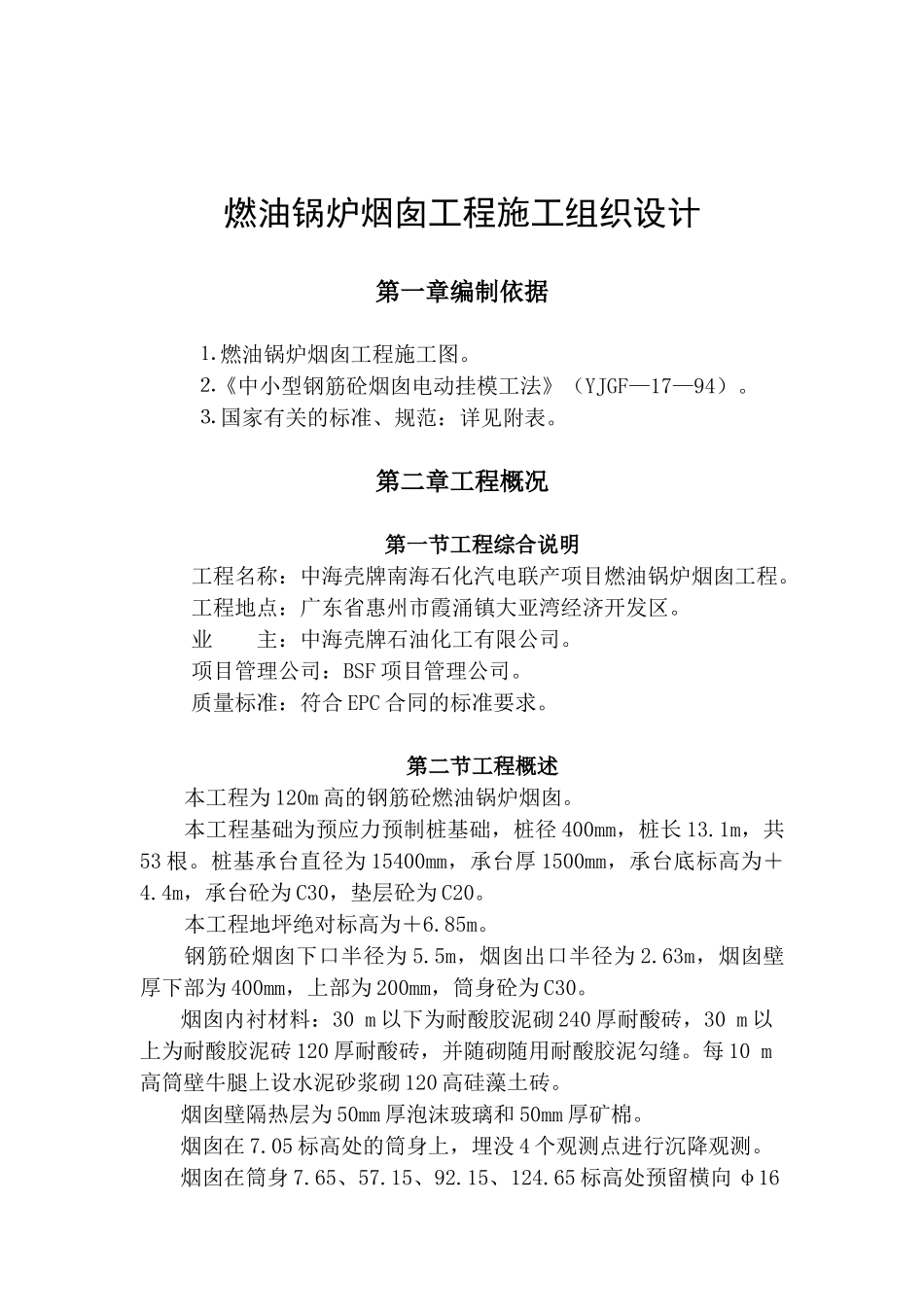

燃油锅炉烟囱工程施工组织设计_第1页
1/34

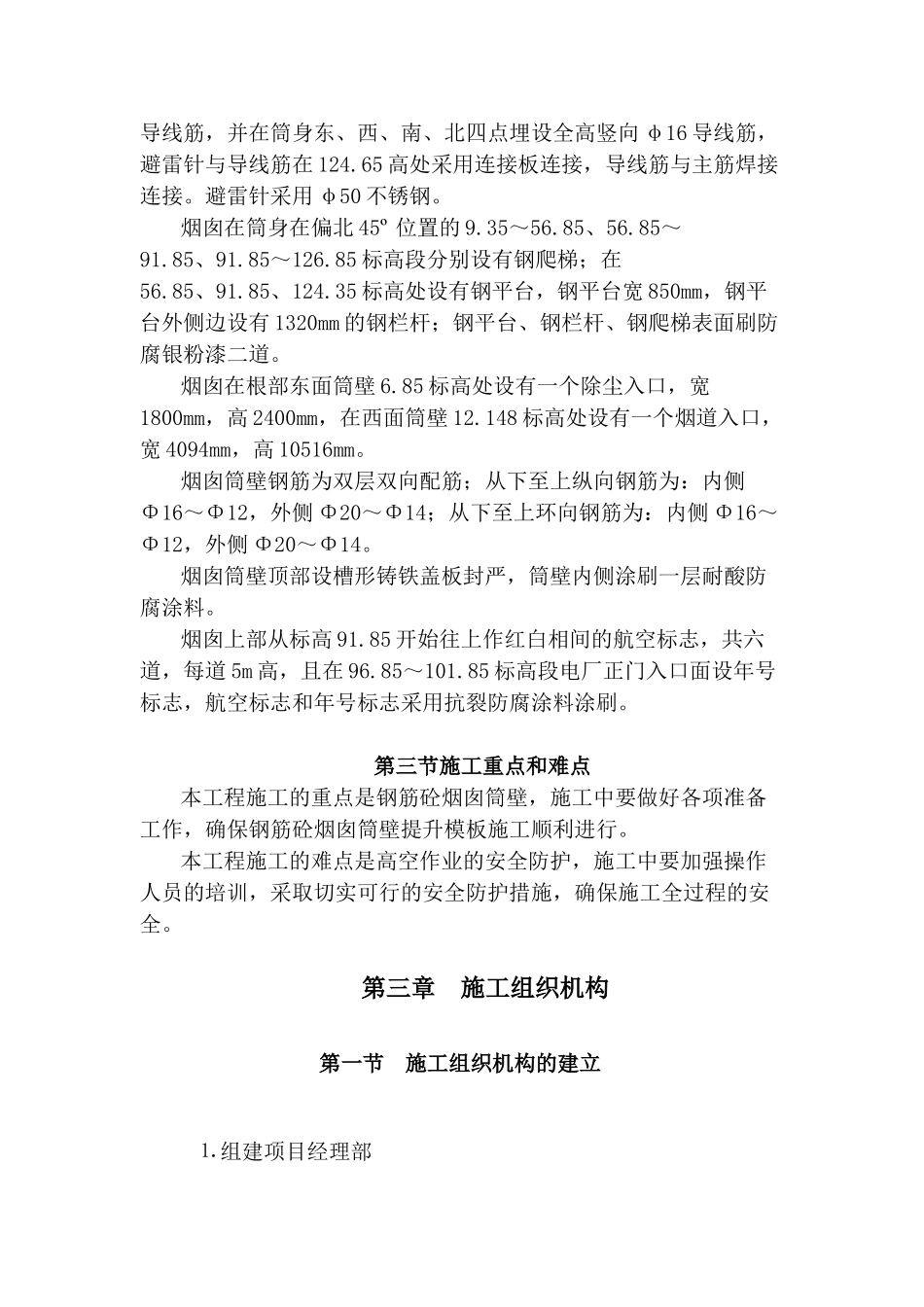

燃油锅炉烟囱工程施工组织设计_第2页
2/34

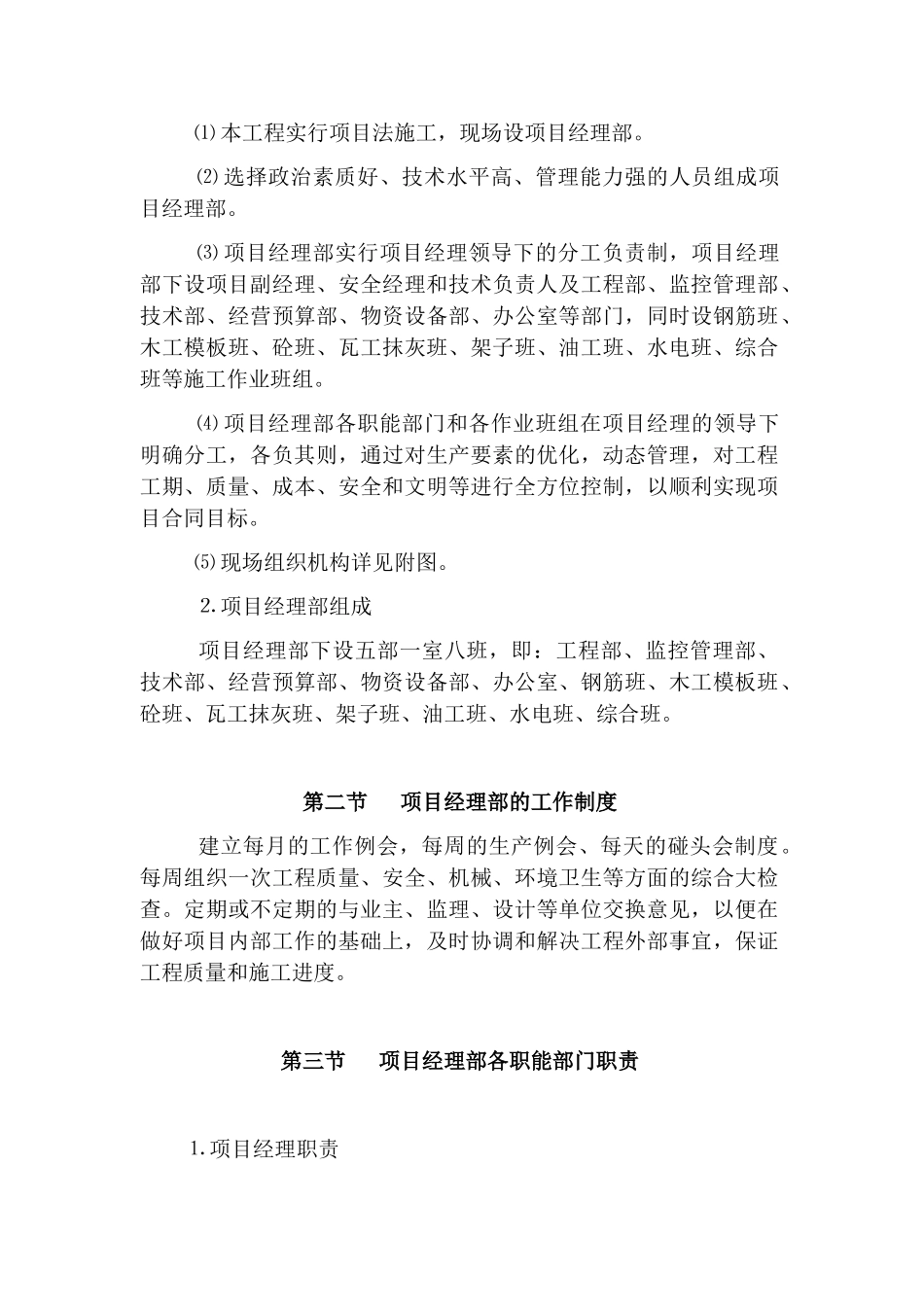

燃油锅炉烟囱工程施工组织设计_第3页
3/34
燃油锅炉烟囱工程施工组织设计 第一章编制依据 ⒈ 燃油锅炉烟囱工程施工图。 ⒉《中小型钢筋砼烟囱电动挂模工法》(YJGF—17—94)。 ⒊ 国家有关的标准、规范:详见附表。 第二章工程概况 第一节工程综合说明 工程名称:中海壳牌南海石化汽电联产项目燃油锅炉烟囱工程。 工程地点:广东省惠州市霞涌镇大亚湾经济开发区。 业 主:中海壳牌石油化工有限公司。 项目管理公司:BSF 项目管理公司。 质量标准:符合 EPC 合同的标准要求。 第二节工程概述本工程为 120m 高的钢筋砼燃油锅炉烟囱。本工程基础为预应力预制桩基础,桩径 400mm,桩长 13.1m,共53 根。桩基承台直径为 15400mm,承台厚 1500mm,承台底标高为+4.4m,承台砼为 C30,垫层砼为 C20。本工程地坪绝对标高为+6.85m。钢筋砼烟囱下口半径为 5.5m,烟囱出口半径为 2.63m,烟囱壁厚下部为 400mm,上部为 200mm,筒身砼为 C30。烟囱内衬材料:30 m 以下为耐酸胶泥砌 240 厚耐酸砖,30 m 以上为耐酸胶泥砖 120 厚耐酸砖,并随砌随用耐酸胶泥勾缝。每 10 m高筒壁牛腿上设水泥砂浆砌 120 高硅藻土砖。烟囱壁隔热层为 50mm 厚泡沫玻璃和 50mm 厚矿棉。烟囱在 7.05 标高处的筒身上,埋没 4 个观测点进行沉降观测。烟囱在筒身 7.65、57.15、92.15、124.65 标高处预留横向 φ16导线筋,并在筒身东、西、南、北四点埋设全高竖向 φ16 导线筋,避雷针与导线筋在 124.65 高处采用连接板连接,导线筋与主筋焊接连接。避雷针采用 φ50 不锈钢。烟囱在筒身在偏北 45º 位置的 9.35~56.85、56.85~91.85、91.85~126.85 标高段分别设有钢爬梯;在56.85、91.85、124.35 标高处设有钢平台,钢平台宽 850mm,钢平台外侧边设有 1320mm 的钢栏杆;钢平台、钢栏杆、钢爬梯表面刷防腐银粉漆二道。烟囱在根部东面筒壁 6.85 标高处设有一个除尘入口,宽1800mm,高 2400mm,在西面筒壁 12.148 标高处设有一个烟道入口,宽 4094mm,高 10516mm。烟囱筒壁钢筋为双层双向配筋;从下至上纵向钢筋为:内侧Φ16~Φ12,外侧 Φ20~Φ14;从下至上环向钢筋为:内侧 Φ16~Φ12,外侧 Φ20~Φ14。烟囱筒壁顶部设槽形铸铁盖板封严,筒壁内侧涂刷一层耐酸防腐涂料。烟囱上部从标高 91.85 开始往上作红白相间的航空标志,共六道,每道 5m 高,且在 96.85~101.85 标高段电厂正门入口面设年号标志,航空标志和年号标志采用抗裂防腐涂...
