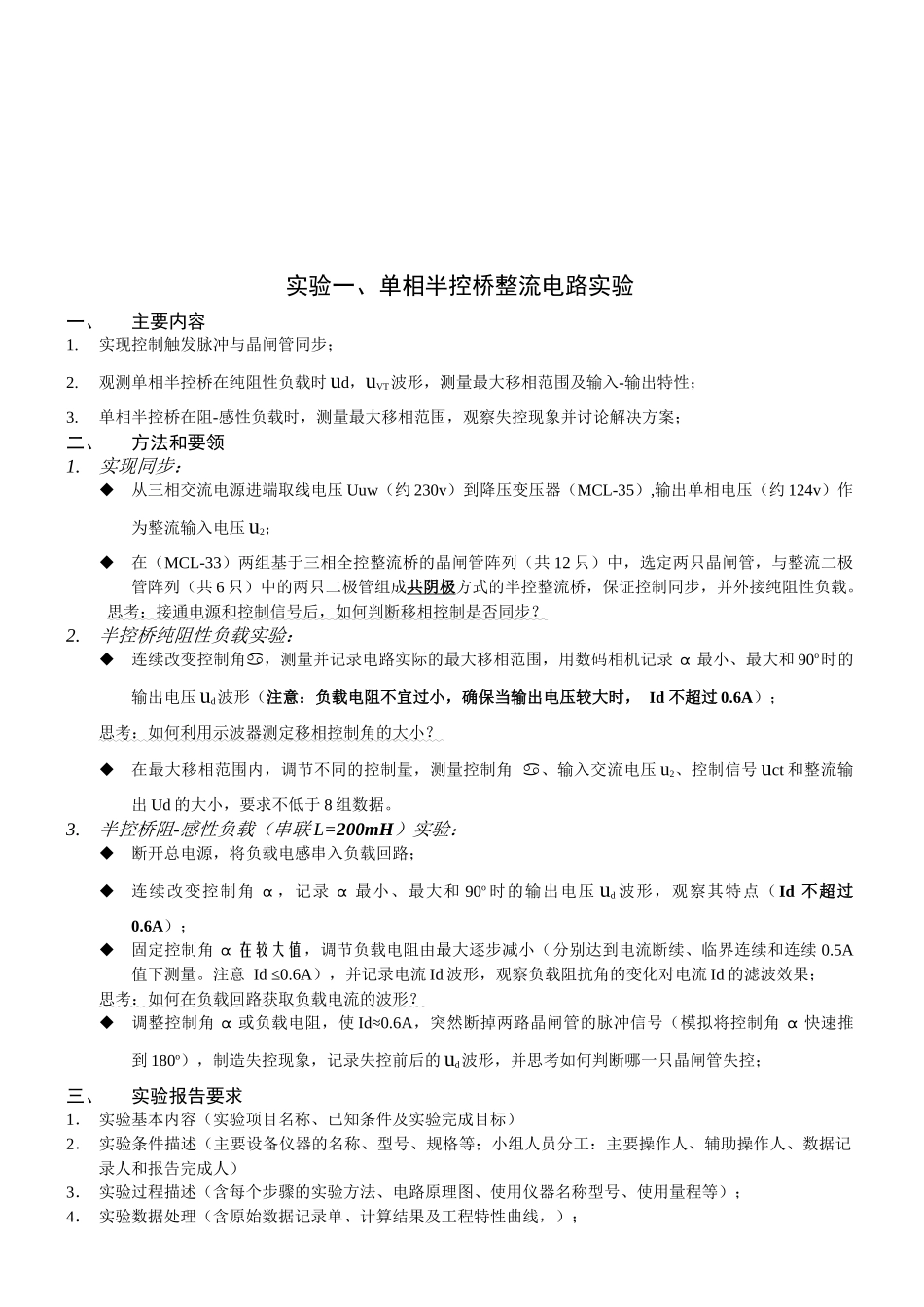

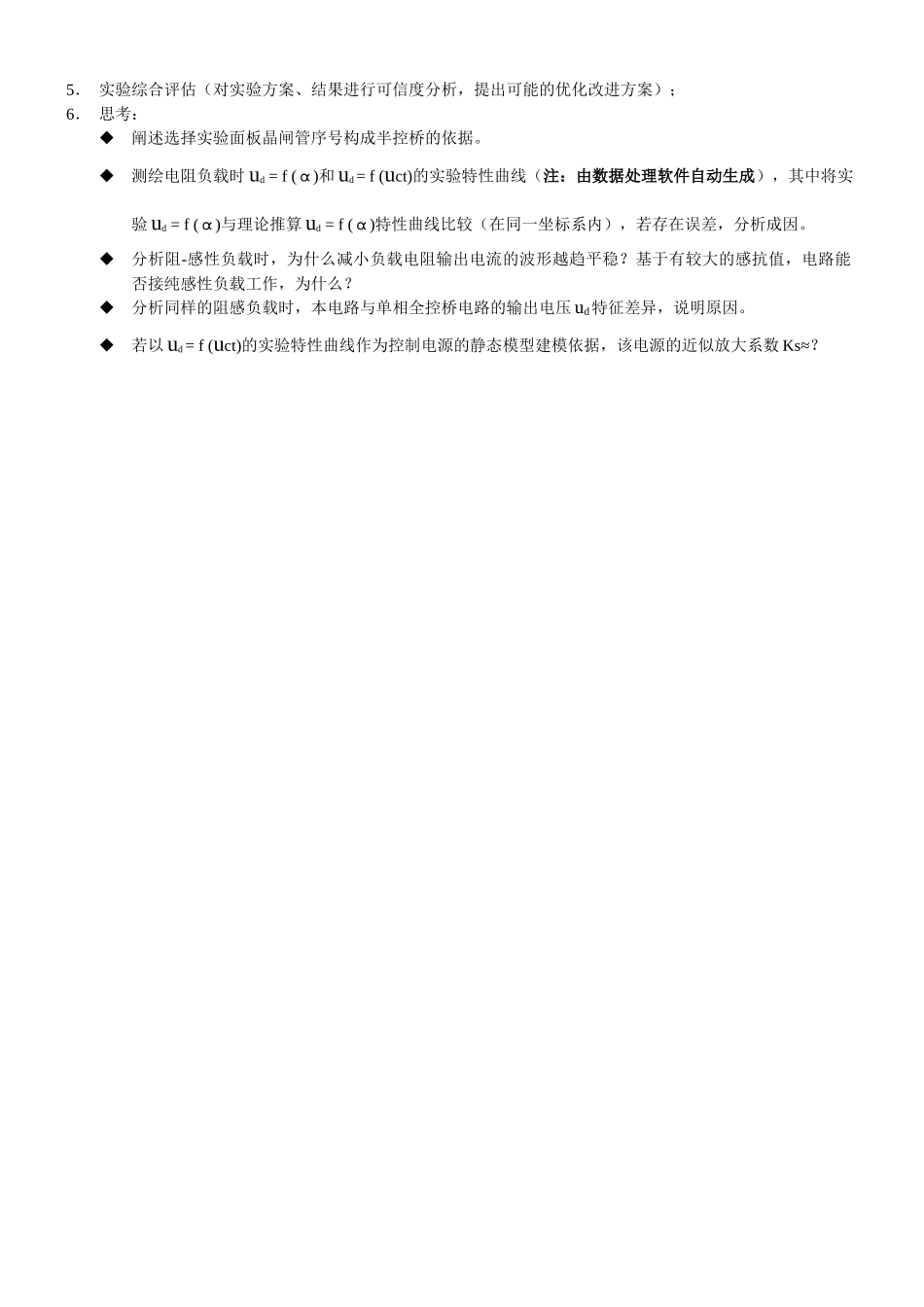

实验一、单相半控桥整流电路实验一、主要内容1.实现控制触发脉冲与晶闸管同步；2.观测单相半控桥在纯阻性负载时 ud，uVT波形，测量最大移相范围及输入-输出特性；3.单相半控桥在阻-感性负载时，测量最大移相范围，观察失控现象并讨论解决方案；二、方法和要领1.实现同步：从三相交流电源进端取线电压 Uuw（约 230v）到降压变压器（MCL-35）,输出单相电压（约 124v）作为整流输入电压 u2；在（MCL-33）两组基于三相全控整流桥的晶闸管阵列（共 12 只）中，选定两只晶闸管，与整流二极管阵列（共 6 只）中的两只二极管组成共阴极方式的半控整流桥，保证控制同步，并外接纯阻性负载。思考：接通电源和控制信号后，如何判断移相控制是否同步？2.半控桥纯阻性负载实验：连续改变控制角，测量并记录电路实际的最大移相范围，用数码相机记录 α 最小、最大和 90o时的输出电压ud波形（注意：负载电阻不宜过小，确保当输出电压较大时， Id 不超过 0.6A）；思考：如何利用示波器测定移相控制角的大小？在最大移相范围内，调节不同的控制量，测量控制角 、输入交流电压 u2、控制信号 uct 和整流输出 Ud 的大小，要求不低于 8 组数据。3.半控桥阻-感性负载（串联 L=200mH）实验：断开总电源，将负载电感串入负载回路；连续改变控制角 α，记录 α 最小、最大和 90o 时的输出电压 ud 波形，观察其特点（Id 不超过0.6A）；固定控制角 α 在较大值，调节负载电阻由最大逐步减小（分别达到电流断续、临界连续和连续 0.5A值下测量。注意 Id ≤0.6A），并记录电流 Id 波形，观察负载阻抗角的变化对电流 Id 的滤波效果；思考：如何在负载回路获取负载电流的波形？调整控制角 α 或负载电阻，使 Id≈0.6A，突然断掉两路晶闸管的脉冲信号（模拟将控制角 α 快速推到 180o），制造失控现象，记录失控前后的 ud波形，并思考如何判断哪一只晶闸管失控；三、实验报告要求1． 实验基本内容（实验项目名称、已知条件及实验完成目标）2． 实验条件描述（主要设备仪器的名称、型号、规格等；小组人员分工：主要操作人、辅助操作人、数据记录人和报告完成人）3． 实验过程描述（含每个步骤的实验方法、电路原理图、使用仪器名称型号、使用量程等）；4． 实验数据处理（含原始数据记录单、计算结果及工程特性曲线，）；5． 实验综合评估（对实验方案、结果进行可信度分析，提出可能的优化改进方案）；6...
