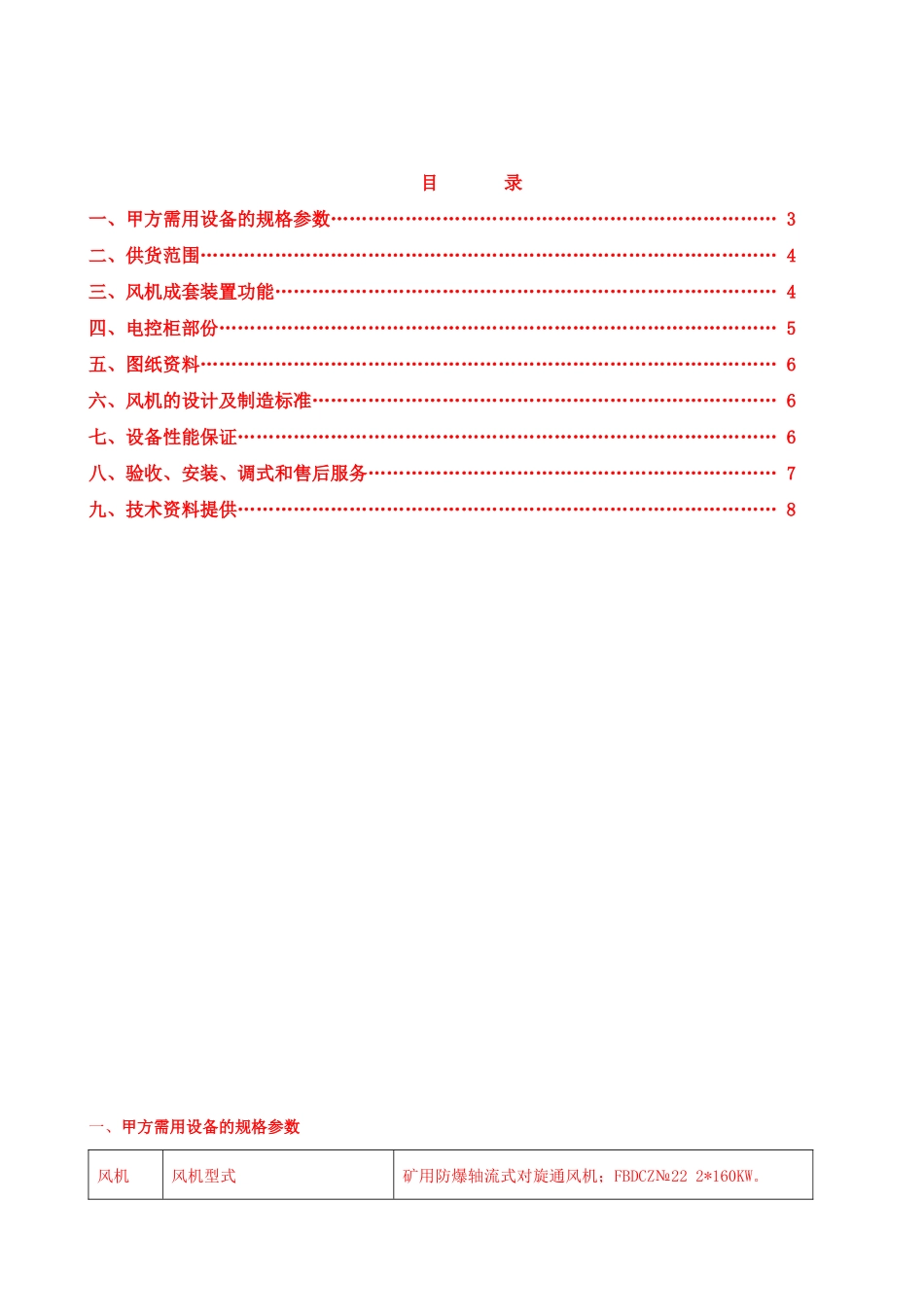

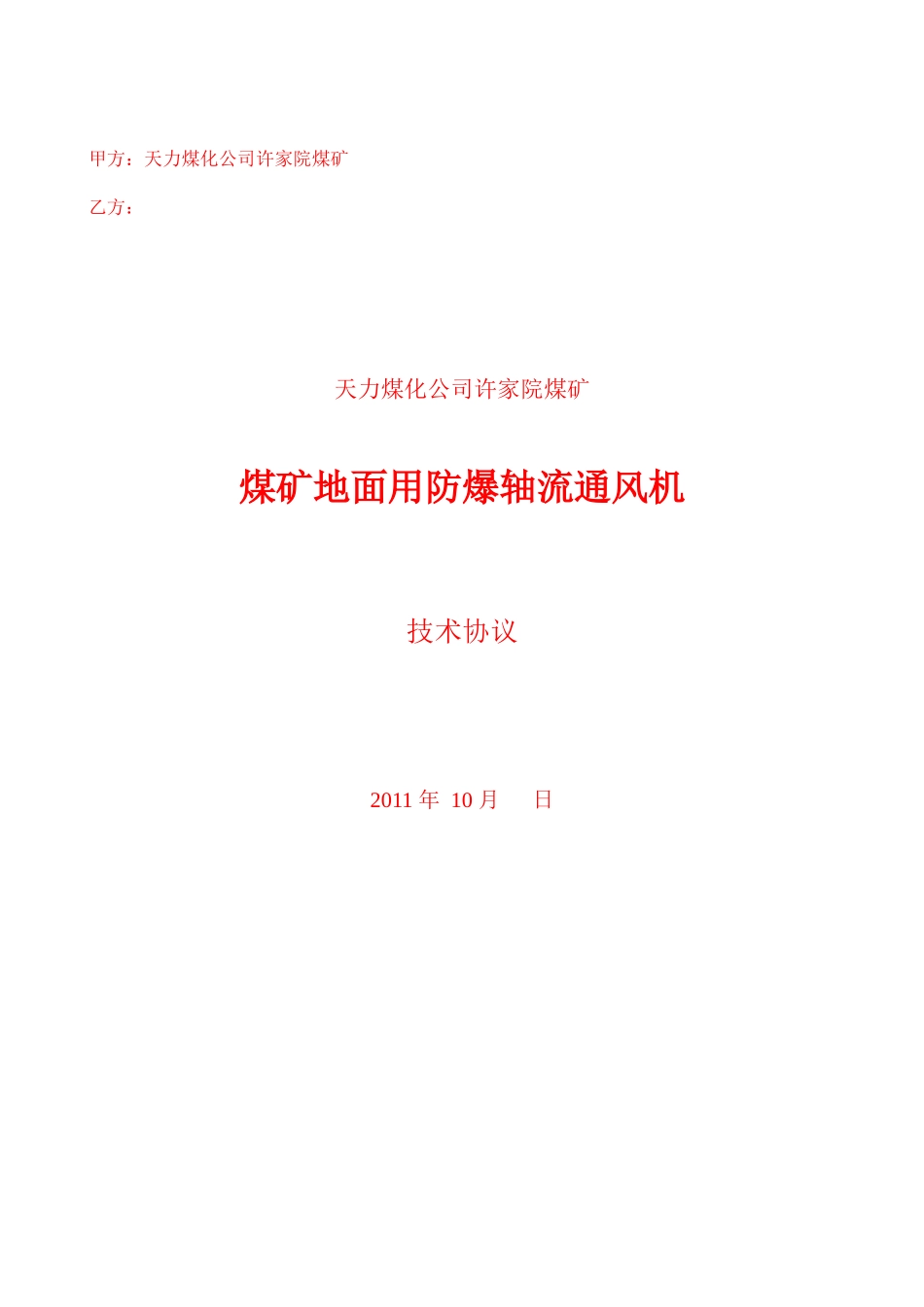

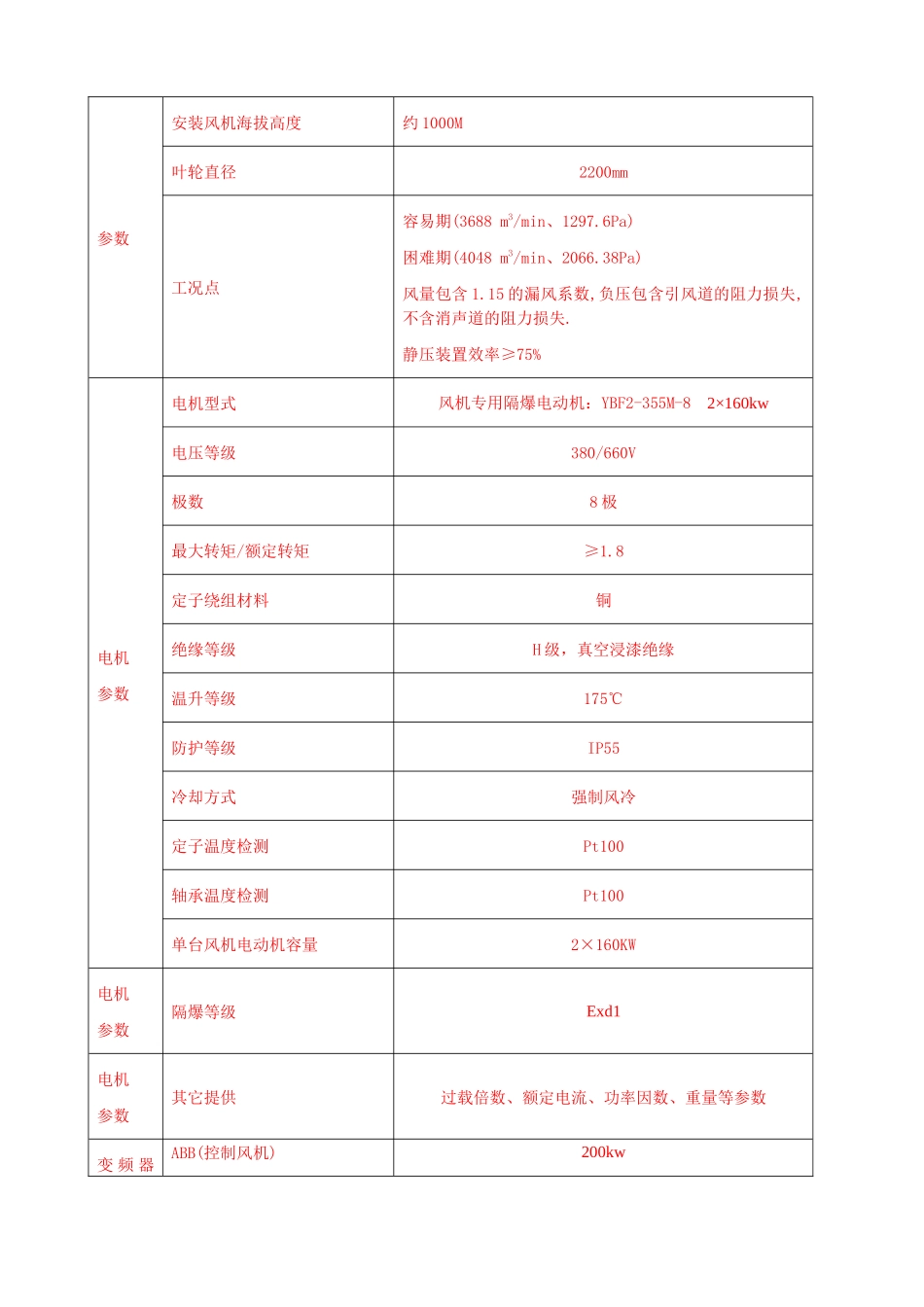

甲方：天力煤化公司许家院煤矿乙方：天力煤化公司许家院煤矿煤矿地面用防爆轴流通风机技术协议2011 年 10 月 日 目 录一、甲方需用设备的规格参数……………………………………………………………… 3二、供货范围………………………………………………………………………………… 4三、风机成套装置功能……………………………………………………………………… 4四、电控柜部份……………………………………………………………………………… 5五、图纸资料………………………………………………………………………………… 6六、风机的设计及制造标准………………………………………………………………… 6七、设备性能保证…………………………………………………………………………… 6八、验收、安装、调式和售后服务………………………………………………………… 7九、技术资料提供…………………………………………………………………………… 8一、甲方需用设备的规格参数风机风机型式矿用防爆轴流式对旋通风机；FBDCZ№22 2*160KW。参数安装风机海拔高度约 1000M 叶轮直径2200mm工况点容易期(3688 m3/min、1297.6Pa)困难期(4048 m3/min、2066.38Pa)风量包含 1.15 的漏风系数,负压包含引风道的阻力损失,不含消声道的阻力损失.静压装置效率≥75%电机参数电机型式风机专用隔爆电动机：YBF2-355M-8 2×160kw 电压等级380/660V极数8 极最大转矩/额定转矩≥1.8定子绕组材料铜绝缘等级H 级，真空浸漆绝缘温升等级175℃防护等级IP55冷却方式强制风冷定子温度检测Pt100轴承温度检测Pt100单台风机电动机容量2×160KW电机参数隔爆等级Exd1电机参数其它提供过载倍数、额定电流、功率因数、重量等参数变 频 器ABB(控制风机)200kw参数 二、供货范围1、通风机配套件清单2、随机附件清单及主要外购件序号名称数量备注1专用扳手2 把无2注油枪2 把无3蝶阀（及控制箱） 2 套4在线监测 AYCJ-41 套5防爆电机4 台YBF2-355L1-8 3、电控系统 序号名称数量备注1变频柜4 台ABB 200KW2进线柜2 台3联络柜 1 台序号部件名称型号规格单位数量生产厂家1集流器台22主机台23扩散器台24变接头台25消音器台26扩散塔台27连接风筒标准风筒套24（变频器）功率单元2 套电控系统图：1、主扇供电为双回路，额定电压为 660V，ABB 变频。2、本方案柜型采用 GGD 型。3、起动方式采用一拖一变频起动。4、开关柜母线采用铜线。5、开关...
