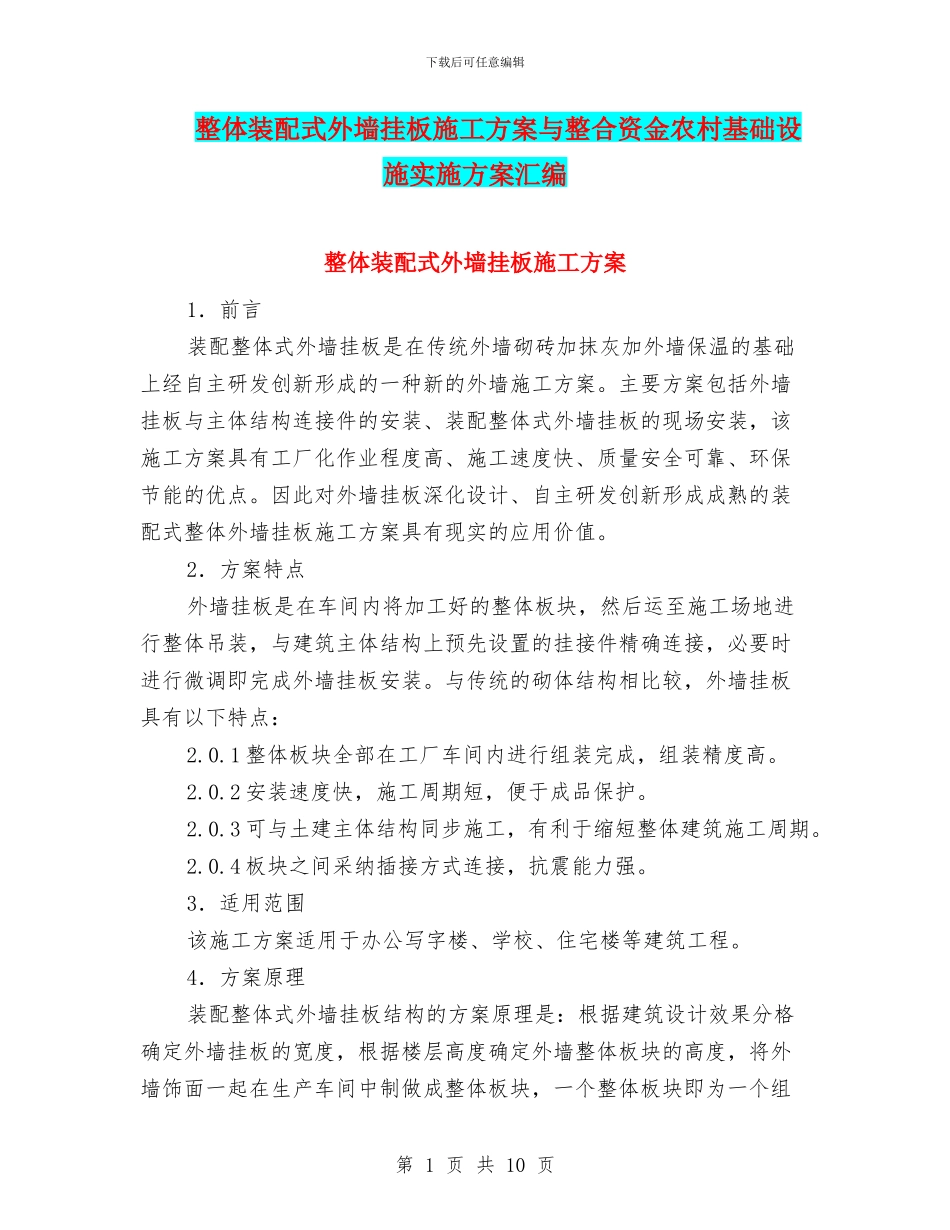

下载后可任意编辑整体装配式外墙挂板施工方案与整合资金农村基础设施实施方案汇编整体装配式外墙挂板施工方案1．前言装配整体式外墙挂板是在传统外墙砌砖加抹灰加外墙保温的基础上经自主研发创新形成的一种新的外墙施工方案。主要方案包括外墙挂板与主体结构连接件的安装、装配整体式外墙挂板的现场安装，该施工方案具有工厂化作业程度高、施工速度快、质量安全可靠、环保节能的优点。因此对外墙挂板深化设计、自主研发创新形成成熟的装配式整体外墙挂板施工方案具有现实的应用价值。2．方案特点外墙挂板是在车间内将加工好的整体板块，然后运至施工场地进行整体吊装，与建筑主体结构上预先设置的挂接件精确连接，必要时进行微调即完成外墙挂板安装。与传统的砌体结构相比较，外墙挂板具有以下特点：2.0.1 整体板块全部在工厂车间内进行组装完成，组装精度高。2.0.2 安装速度快，施工周期短，便于成品保护。2.0.3 可与土建主体结构同步施工，有利于缩短整体建筑施工周期。2.0.4 板块之间采纳插接方式连接，抗震能力强。3．适用范围该施工方案适用于办公写字楼、学校、住宅楼等建筑工程。4．方案原理装配整体式外墙挂板结构的方案原理是：根据建筑设计效果分格确定外墙挂板的宽度，根据楼层高度确定外墙整体板块的高度，将外墙饰面一起在生产车间中制做成整体板块，一个整体板块即为一个组第 1 页 共 10 页下载后可任意编辑装单元。在工厂制作好的整体板块运至施工现场，吊装与主体预埋件连接，完成外墙挂板的安装。5．施工方案流程及操作要点5.1 施工方案流程测量放线连接件件安装外墙挂板整体板块运输整体板块吊装准备整体板块垂直吊运安装安装后检测单元体安装防水条安装，板缝处理5.2 操作要点5.2.1 测量放线，连接件安装1．在工程主体框架钢梁钢柱安装完毕后进行整体检测，主要检测钢柱垂直度与钢梁翼缘板水平度。垂直度、水平度误差保证在法律规范允许范围内，超出法律规范允许范围的可用薄钢板找平。在钢梁翼缘板上根据外墙挂板上挂件布置尺寸，计算出与挂板连接件的位置，在翼缘板上标出，将连接件焊接在翼缘板上，焊接完毕检查尺寸是否符合要求。5.2.2 外墙挂板整体板块运输根据材料成品的需要在加工厂内焊制运输架，数量要保证运输及周转。尽量合理设计运输架，以使运输架于装卸、吊车作业及运输。运输架与材料接触面装橡胶条，避开硬接触。整体板块运至现场后，用吊车将固定在运输架上的块材运至吊装区域并安放于转运架之上...
