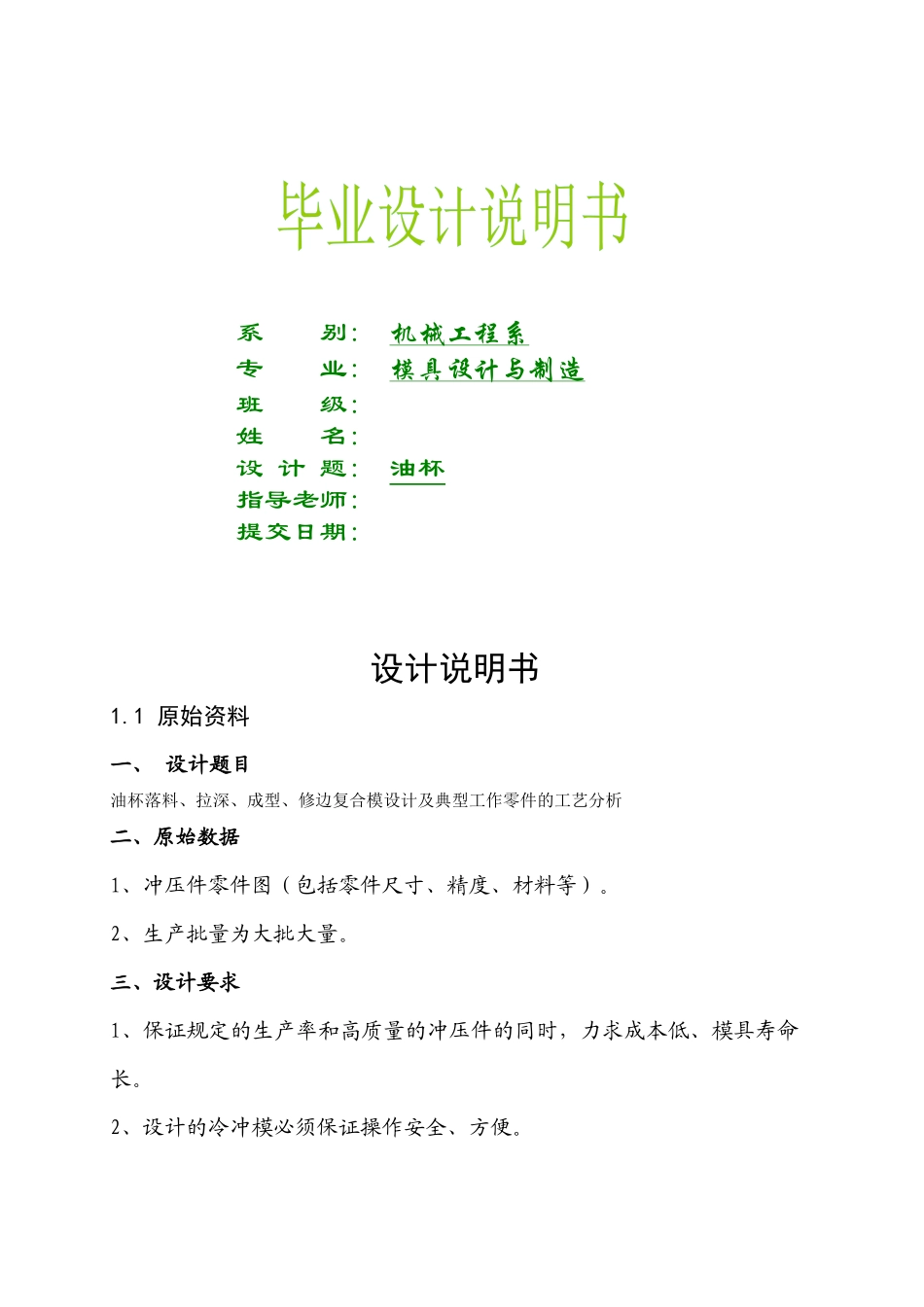

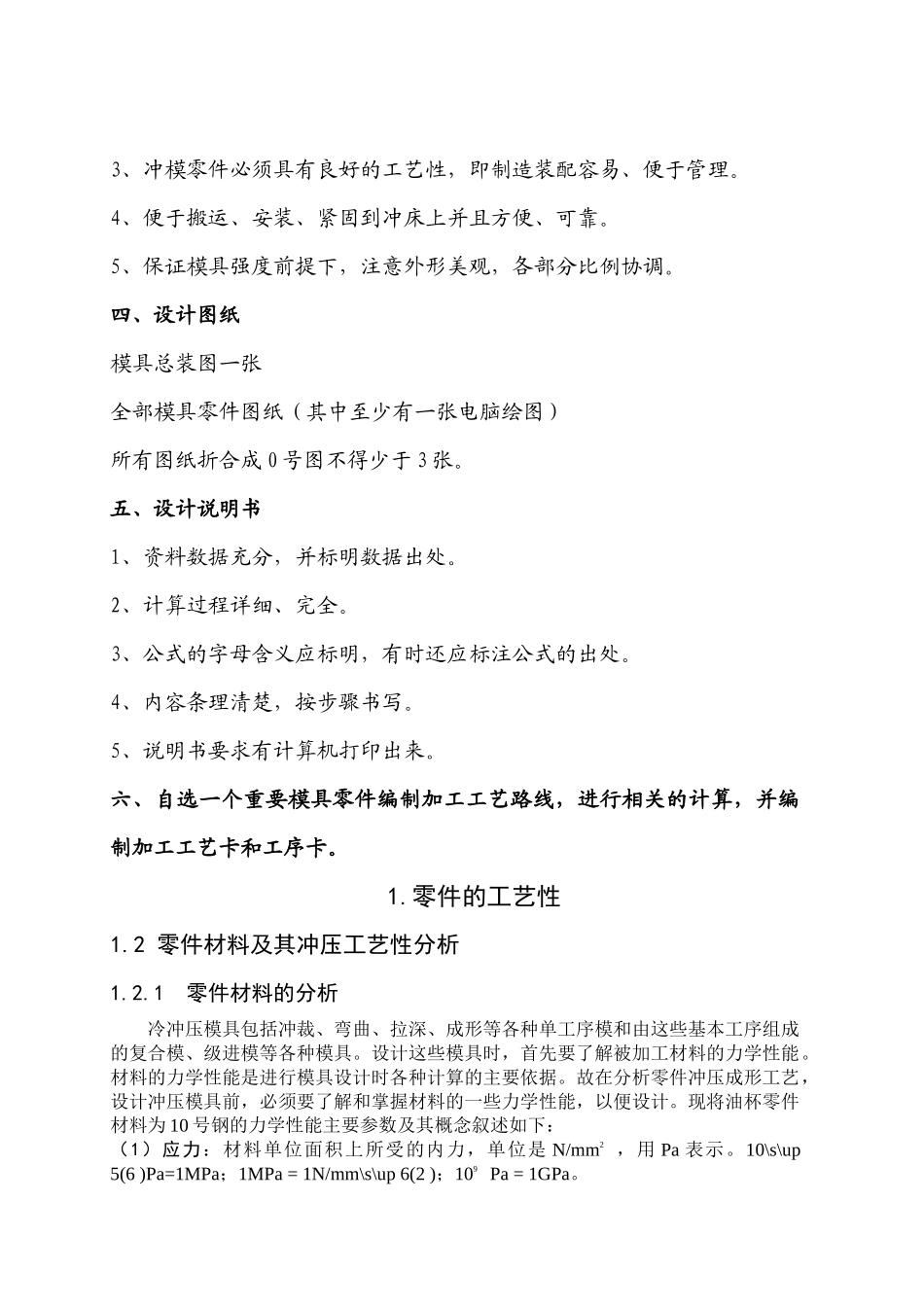

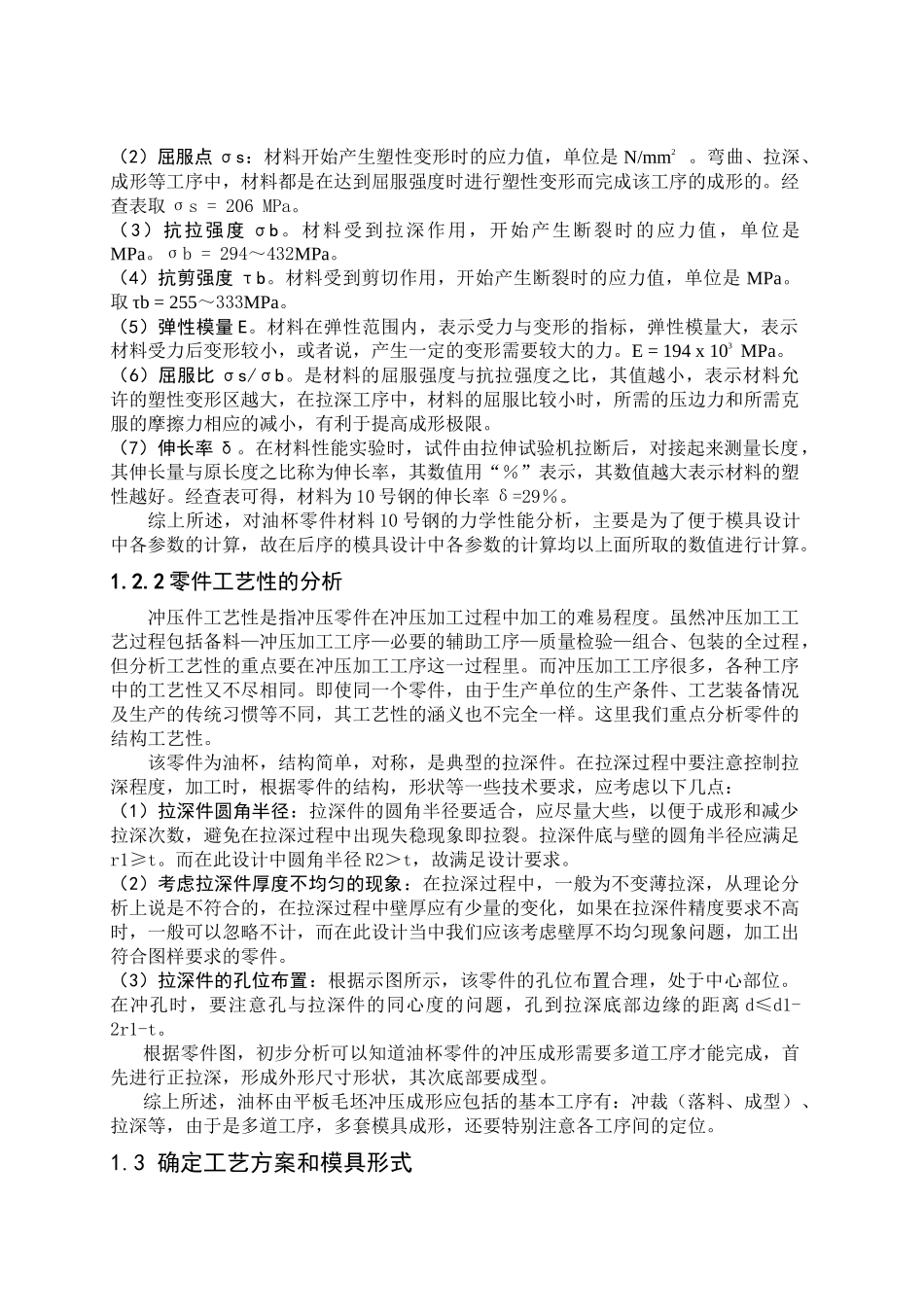

系 别: 机械工程系专 业: 模具设计与制造班 级: 姓 名: 设 计 题: 油杯指导老师: 提交日期: 设计说明书1.1 原始资料一、 设计题目油杯落料、拉深、成型、修边复合模设计及典型工作零件的工艺分析二、原始数据1、冲压件零件图（包括零件尺寸、精度、材料等）。2、生产批量为大批大量。三、设计要求1、保证规定的生产率和高质量的冲压件的同时，力求成本低、模具寿命长。2、设计的冷冲模必须保证操作安全、方便。3、冲模零件必须具有良好的工艺性，即制造装配容易、便于管理。4、便于搬运、安装、紧固到冲床上并且方便、可靠。5、保证模具强度前提下，注意外形美观，各部分比例协调。四、设计图纸模具总装图一张全部模具零件图纸（其中至少有一张电脑绘图）所有图纸折合成 0 号图不得少于 3 张。五、设计说明书1、资料数据充分，并标明数据出处。2、计算过程详细、完全。3、公式的字母含义应标明，有时还应标注公式的出处。4、内容条理清楚，按步骤书写。5、说明书要求有计算机打印出来。六、自选一个重要模具零件编制加工工艺路线，进行相关的计算，并编制加工工艺卡和工序卡。1.零件的工艺性1.2 零件材料及其冲压工艺性分析1.2.1 零件材料的分析冷冲压模具包括冲裁、弯曲、拉深、成形等各种单工序模和由这些基本工序组成的复合模、级进模等各种模具。设计这些模具时，首先要了解被加工材料的力学性能。材料的力学性能是进行模具设计时各种计算的主要依据。故在分析零件冲压成形工艺，设计冲压模具前，必须要了解和掌握材料的一些力学性能，以便设计。现将油杯零件材料为 10 号钢的力学性能主要参数及其概念叙述如下：（1）应力：材料单位面积上所受的内力，单位是 N/mm2 ，用 Pa 表示。10\s\up 5(6 )Pa=1MPa；1MPa = 1N/mm\s\up 6(2 )；109 Pa = 1GPa。（2）屈服点 σs：材料开始产生塑性变形时的应力值，单位是 N/mm2 。弯曲、拉深、成形等工序中，材料都是在达到屈服强度时进行塑性变形而完成该工序的成形的。经查表取 σs = 206 MPa。（3）抗拉强度 σb。材料受到拉深作用，开始产生断裂时的应力值，单位是MPa。σb = 294～432MPa。（4）抗剪强度 τb。材料受到剪切作用，开始产生断裂时的应力值，单位是 MPa。取 τb = 255～333MPa。（5）弹性模量 E。材料在弹性范围内，表示受力与变形的指标，弹性模量大，表示材料受力后变形较小，或者说，产生一定的变形需要较大的力。E = 194 x 1...
