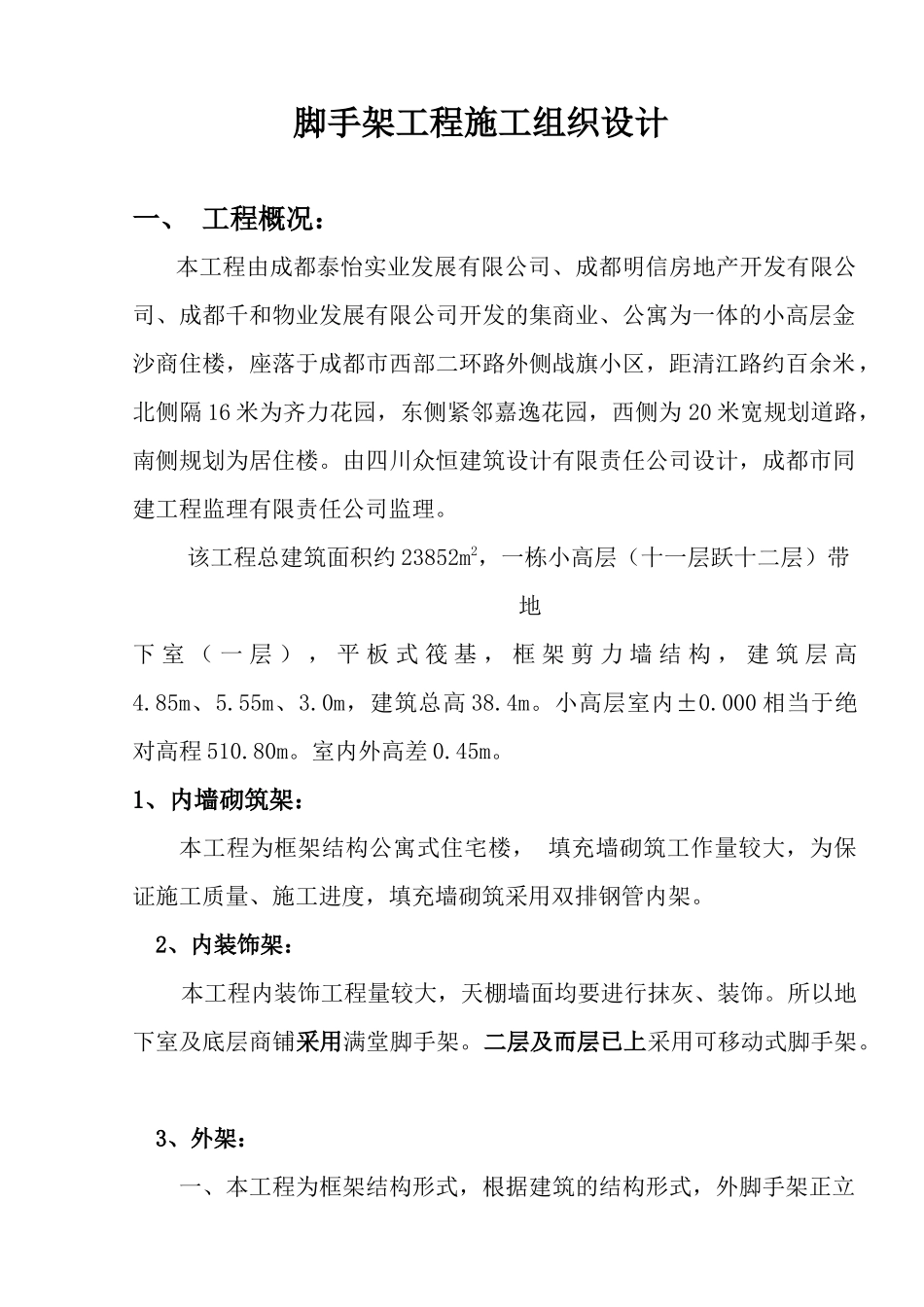

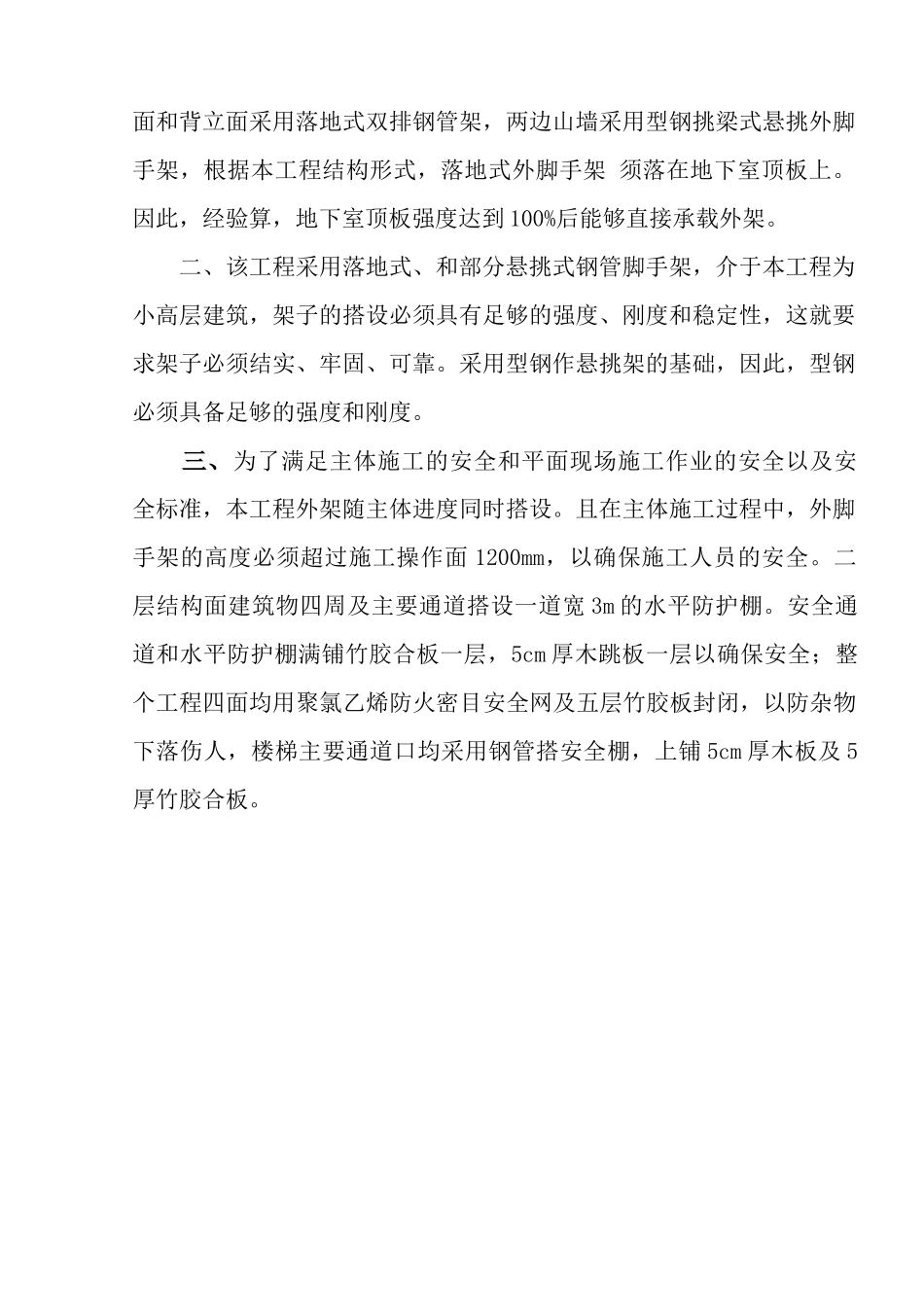

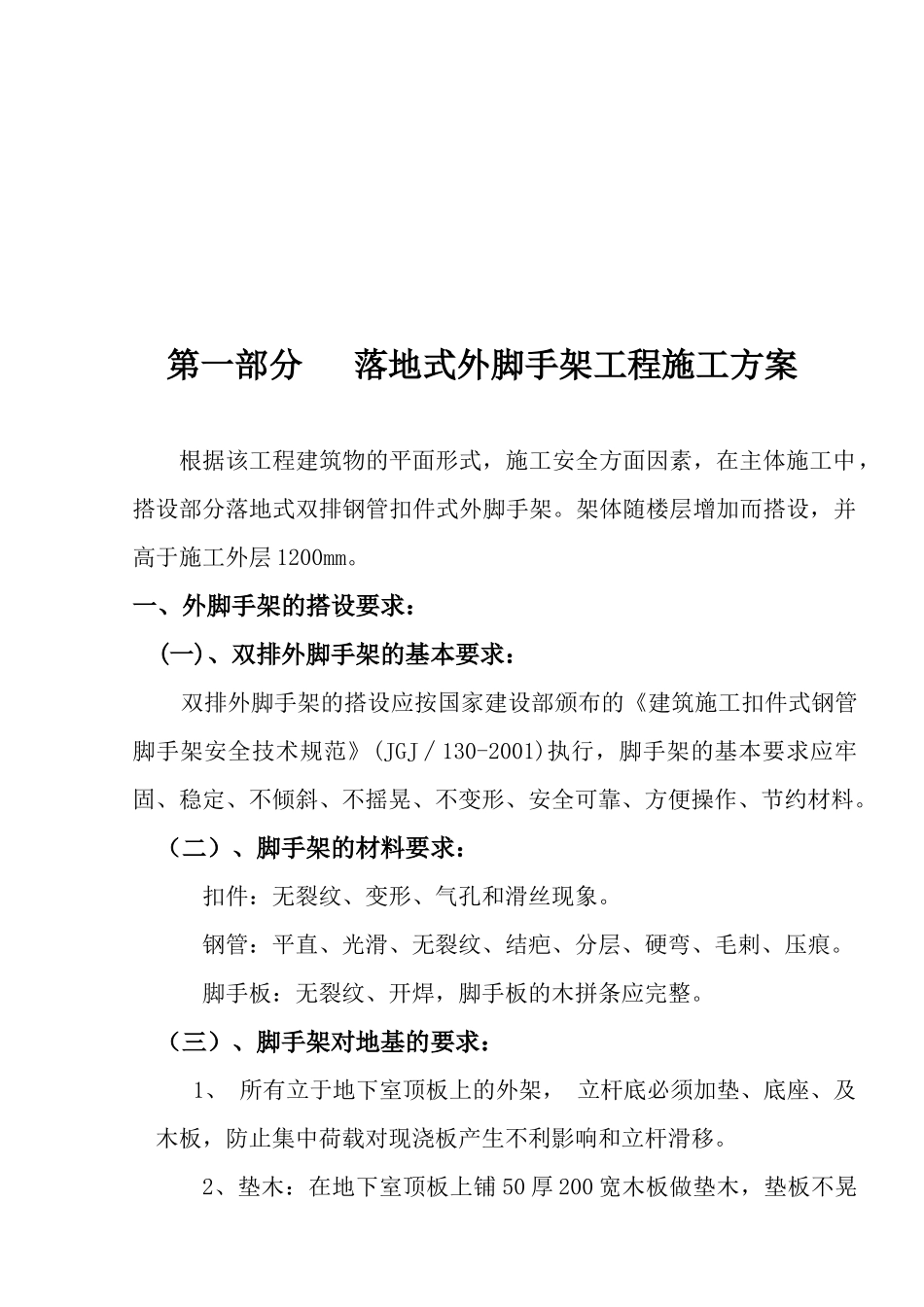

脚手架工程施工组织设计一、 工程概况：本工程由成都泰怡实业发展有限公司、成都明信房地产开发有限公司、成都千和物业发展有限公司开发的集商业、公寓为一体的小高层金沙商住楼，座落于成都市西部二环路外侧战旗小区，距清江路约百余米，北侧隔 16 米为齐力花园，东侧紧邻嘉逸花园，西侧为 20 米宽规划道路，南侧规划为居住楼。由四川众恒建筑设计有限责任公司设计，成都市同建工程监理有限责任公司监理。 该工程总建筑面积约 23852m2，一栋小高层（十一层跃十二层）带地下 室 （ 一 层 ） ， 平 板 式 筏 基 ， 框 架 剪 力 墙 结 构 ， 建 筑 层 高4.85m、5.55m、3.0m，建筑总高 38.4m。小高层室内±0.000 相当于绝对高程 510.80m。室内外高差 0.45m。 1、内墙砌筑架：本工程为框架结构公寓式住宅楼， 填充墙砌筑工作量较大，为保证施工质量、施工进度，填充墙砌筑采用双排钢管内架。2、内装饰架：本工程内装饰工程量较大，天棚墙面均要进行抹灰、装饰。所以地下室及底层商铺采用满堂脚手架。二层及而层已上采用可移动式脚手架。 3、外架： 一、本工程为框架结构形式，根据建筑的结构形式，外脚手架正立面和背立面采用落地式双排钢管架，两边山墙采用型钢挑梁式悬挑外脚手架，根据本工程结构形式，落地式外脚手架 须落在地下室顶板上。因此，经验算，地下室顶板强度达到 100%后能够直接承载外架。二、该工程采用落地式、和部分悬挑式钢管脚手架，介于本工程为小高层建筑，架子的搭设必须具有足够的强度、刚度和稳定性，这就要求架子必须结实、牢固、可靠。采用型钢作悬挑架的基础，因此，型钢必须具备足够的强度和刚度。三、为了满足主体施工的安全和平面现场施工作业的安全以及安全标准，本工程外架随主体进度同时搭设。且在主体施工过程中，外脚手架的高度必须超过施工操作面 1200mm，以确保施工人员的安全。二层结构面建筑物四周及主要通道搭设一道宽 3m 的水平防护棚。安全通道和水平防护棚满铺竹胶合板一层，5cm 厚木跳板一层以确保安全；整个工程四面均用聚氯乙烯防火密目安全网及五层竹胶板封闭，以防杂物下落伤人，楼梯主要通道口均采用钢管搭安全棚，上铺 5cm 厚木板及 5厚竹胶合板。第一部分 落地式外脚手架工程施工方案根据该工程建筑物的平面形式，施工安全方面因素，在主体施工中，搭设部分落地式双排钢管扣件式外脚手架。架体随楼层增加而搭设，并高于施工外层 1200mm。一、外...
