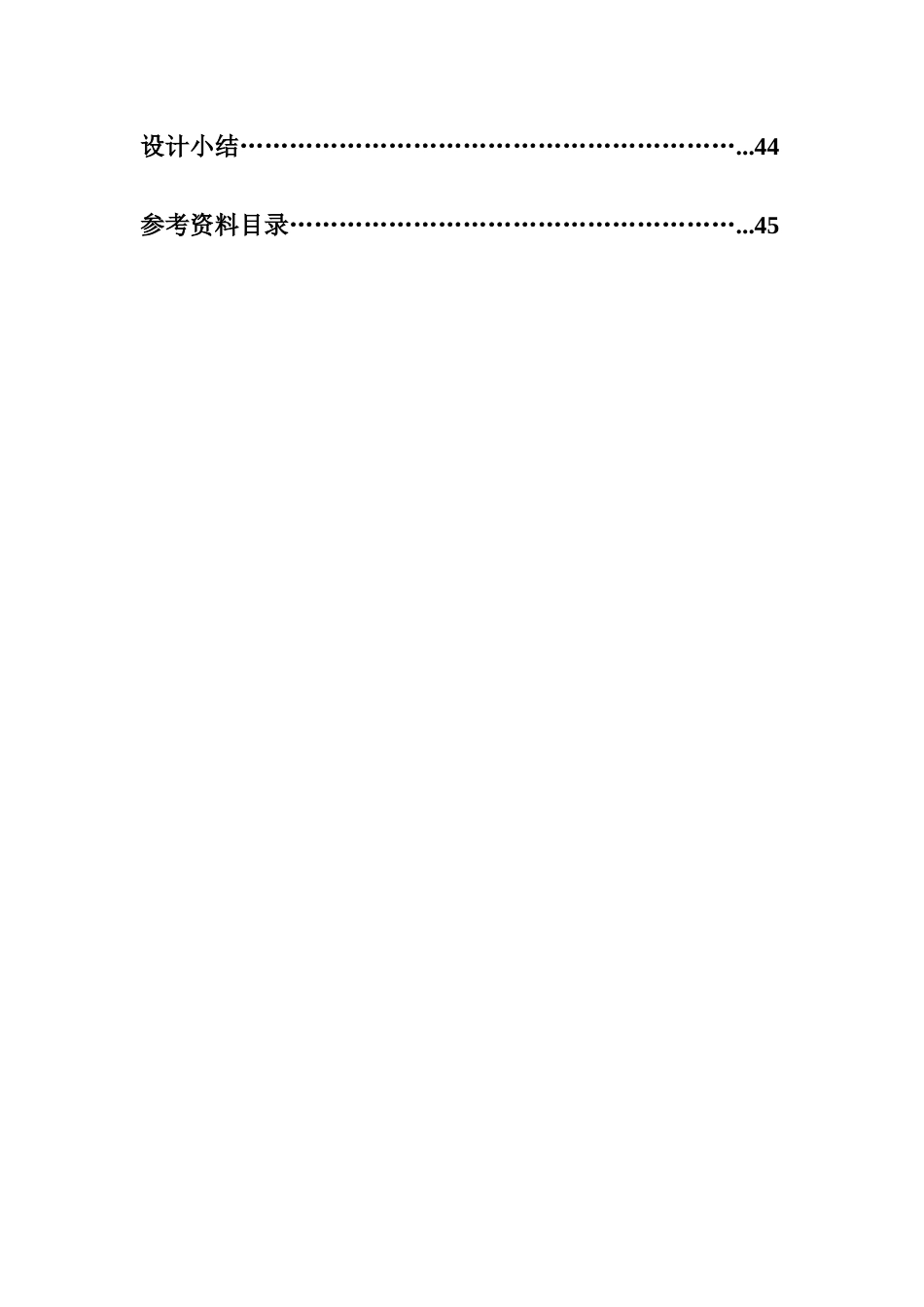

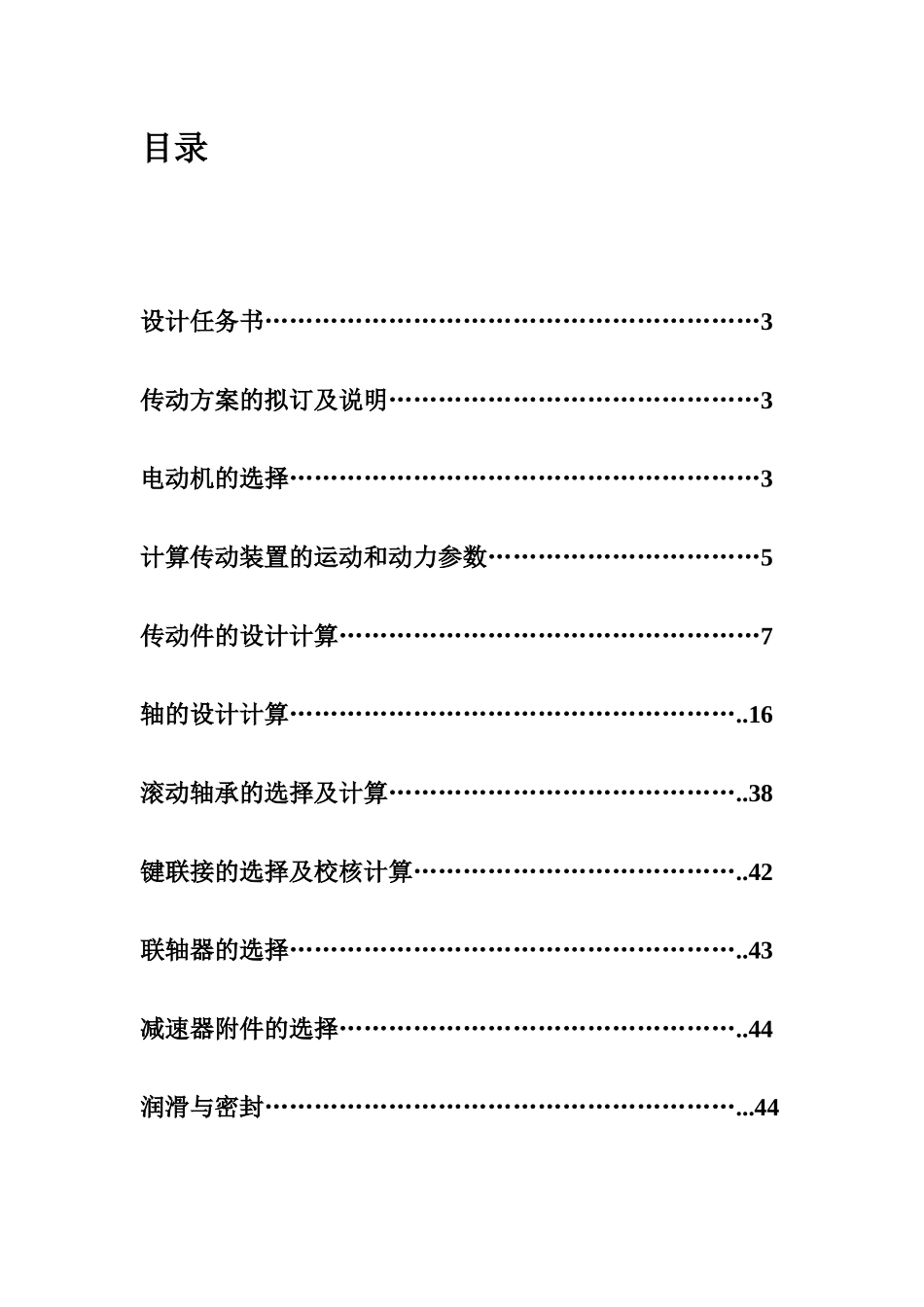

目录设计任务书……………………………………………………3传动方案的拟订及说明………………………………………3电动机的选择…………………………………………………3计算传动装置的运动和动力参数……………………………5传动件的设计计算……………………………………………7轴的设计计算………………………………………………..16滚动轴承的选择及计算……………………………………..38键联接的选择及校核计算…………………………………..42联轴器的选择………………………………………………..43减速器附件的选择…………………………………………..44润滑与密封…………………………………………………...44设计小结……………………………………………………...44参考资料目录………………………………………………...45设计计算及说明结果一、 设计任务书设计一用于带式运输机上的圆锥圆柱齿轮减速器，已知带式运输机驱动卷筒的圆周力（牵引力）F=2100N，带速 v=1.3m/s，卷筒直径 D=320mm，输送机常温下经常满载，空载起动，工作有轻震，不反转。工作寿命 10 年（设每年工作 300 天），一班制。二、传动方案的拟订及说明计算驱动卷筒的转速选用同步转速为 1000r/min 或 1500r/min 的电动机作为原动机，因此传动装置总传动比约为 13。根据总传动比数值，可拟定以下传动方案：图一三、 选择电动机1）电动机类型和结构型式按工作要求和工作条件，选用一般用途的 Y（IP44）系列三相异步电动机。它为卧式封闭结构。设计计算及说明结果2）电动机容量(1)卷筒的输出功率(2)电动机输出功率传动装置的总效率式中、…为从电动机至卷筒轴的各传动机构和轴承的效率。由《机械设计（机械设计基础）课程设计》表 2-4 查得：V 带传动=0.96；滚动轴承=0.988；圆柱齿轮传动=0.97；圆锥齿轮传动=0.96；弹性联轴器=0.99；卷筒轴滑动轴承=0.96；则故 (3)电动机额定功率由《机械设计（机械设计基础）课程设计》表 20-1 选取电动机额定功率。3）电动机的转速推算电动机转速可选范围，由《机械设计（机械设计基础）课程设计》表 2-1查 得 Ｖ 带 传 动 常 用 传 动 比 范 围， 单 级 圆 柱 齿 轮 传 动 比 范 围，圆锥齿轮传动比范围，则电动机转速可选范围为：设计计算及说明结果初选同步转速分别为 1000r/min 和 1500r/min 的两种电动机进行比较，如下表：方案电动机型号额定功率（ｋｗ）电动机转速(r/min)电动...
