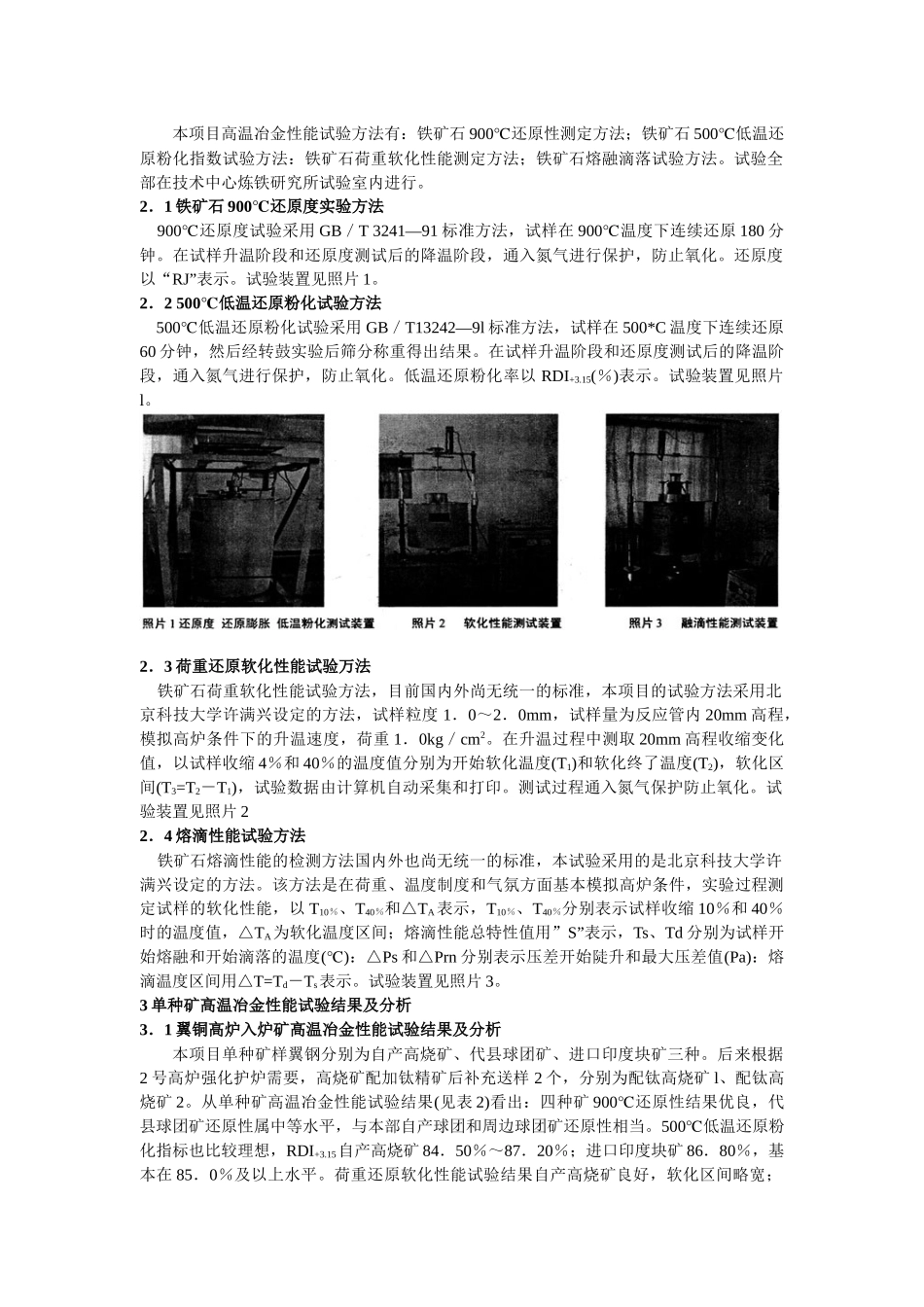

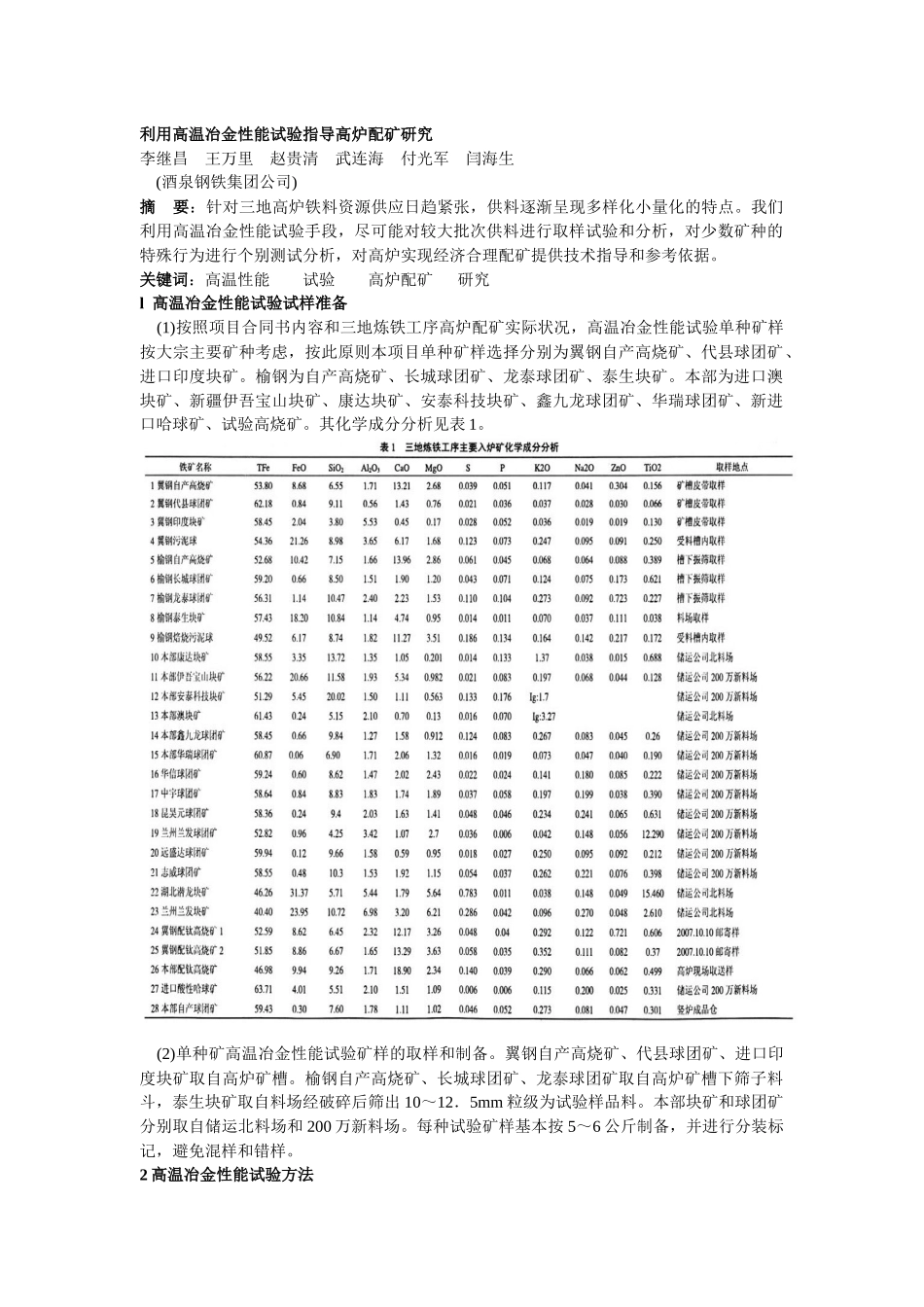

利用高温冶金性能试验指导高炉配矿研究李继昌 王万里 赵贵清 武连海 付光军 闫海生 (酒泉钢铁集团公司)摘 要：针对三地高炉铁料资源供应日趋紧张，供料逐渐呈现多样化小量化的特点。我们利用高温冶金性能试验手段，尽可能对较大批次供料进行取样试验和分析，对少数矿种的特殊行为进行个别测试分析，对高炉实现经济合理配矿提供技术指导和参考依据。关键词：高温性能 试验 高炉配矿 研究l 高温冶金性能试验试样准备 (1)按照项目合同书内容和三地炼铁工序高炉配矿实际状况，高温冶金性能试验单种矿样按大宗主要矿种考虑，按此原则本项目单种矿样选择分别为翼钢自产高烧矿、代县球团矿、进口印度块矿。榆钢为自产高烧矿、长城球团矿、龙泰球团矿、泰生块矿。本部为进口澳块矿、新疆伊吾宝山块矿、康达块矿、安泰科技块矿、鑫九龙球团矿、华瑞球团矿、新进口哈球矿、试验高烧矿。其化学成分分析见表 1。 (2)单种矿高温冶金性能试验矿样的取样和制备。翼钢自产高烧矿、代县球团矿、进口印度块矿取自高炉矿槽。榆钢自产高烧矿、长城球团矿、龙泰球团矿取自高炉矿槽下筛子料斗，泰生块矿取自料场经破碎后筛出 10～12．5mm 粒级为试验样品料。本部块矿和球团矿分别取自储运北料场和 200 万新料场。每种试验矿样基本按 5～6 公斤制备，并进行分装标记，避免混样和错样。2 高温冶金性能试验方法 本项目高温冶金性能试验方法有：铁矿石 900℃还原性测定方法；铁矿石 500℃低温还原粉化指数试验方法：铁矿石荷重软化性能测定方法；铁矿石熔融滴落试验方法。试验全部在技术中心炼铁研究所试验室内进行。2．1 铁矿石 900℃还原度实验方法 900℃还原度试验采用 GB／T 3241—91 标准方法，试样在 900℃温度下连续还原 180 分钟。在试样升温阶段和还原度测试后的降温阶段，通入氮气进行保护，防止氧化。还原度以“RJ”表示。试验装置见照片 1。2．2 500℃低温还原粉化试验方法 500℃低温还原粉化试验采用 GB／T13242—9l 标准方法，试样在 500*C 温度下连续还原60 分钟，然后经转鼓实验后筛分称重得出结果。在试样升温阶段和还原度测试后的降温阶段，通入氮气进行保护，防止氧化。低温还原粉化率以 RDI+3.15(％)表示。试验装置见照片l。2．3 荷重还原软化性能试验万法 铁矿石荷重软化性能试验方法，目前国内外尚无统一的标准，本项目的试验方法采用北京科技大学许满兴设定的方法，试样粒度 1．0～2．0mm，试样量为反应...
