浅谈机械加工工艺过程卡片VIP免费

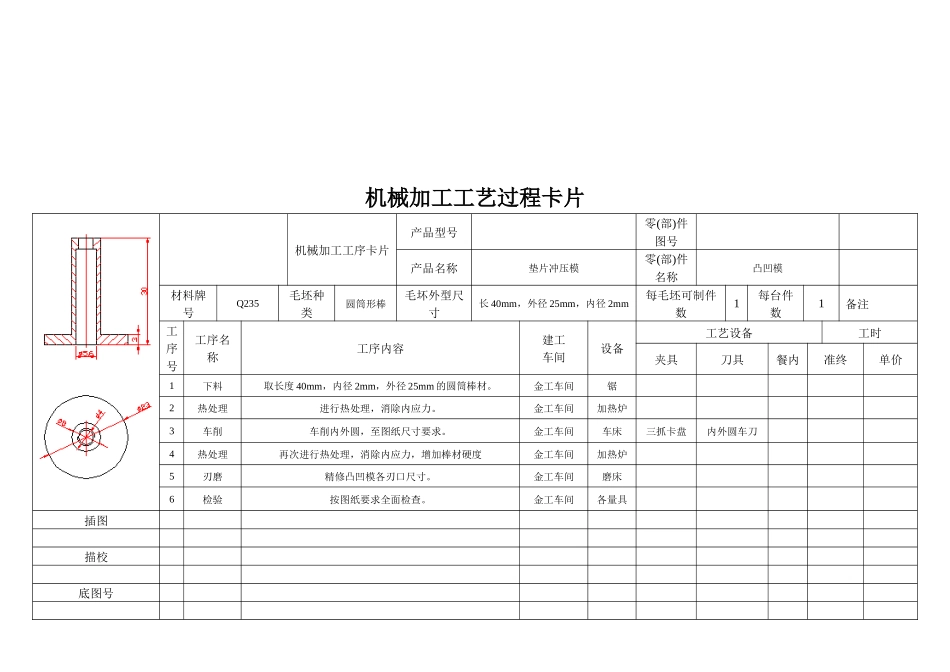

浅谈机械加工工艺过程卡片_第1页
1/12

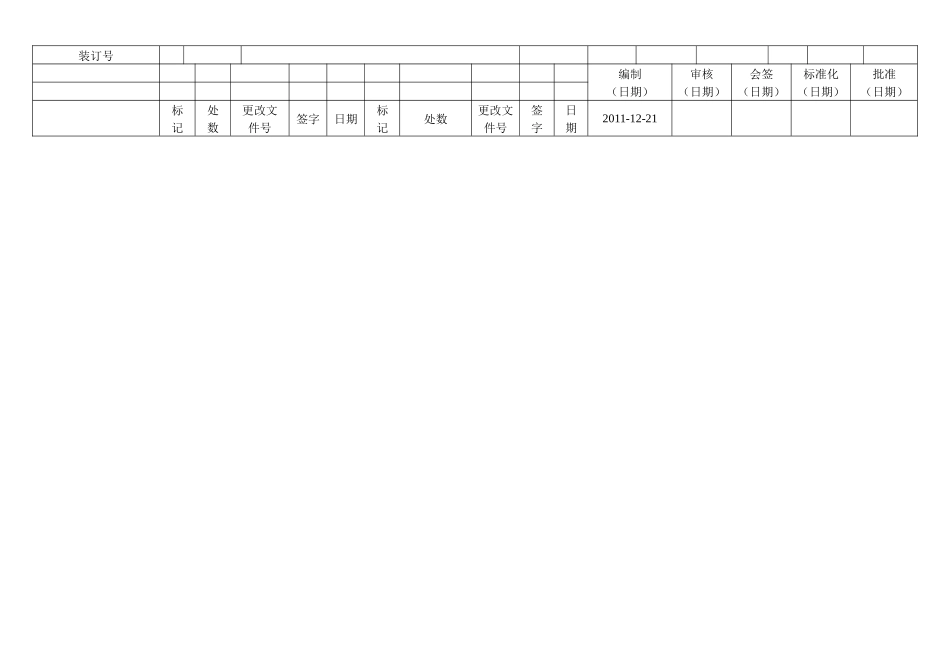

浅谈机械加工工艺过程卡片_第2页
2/12

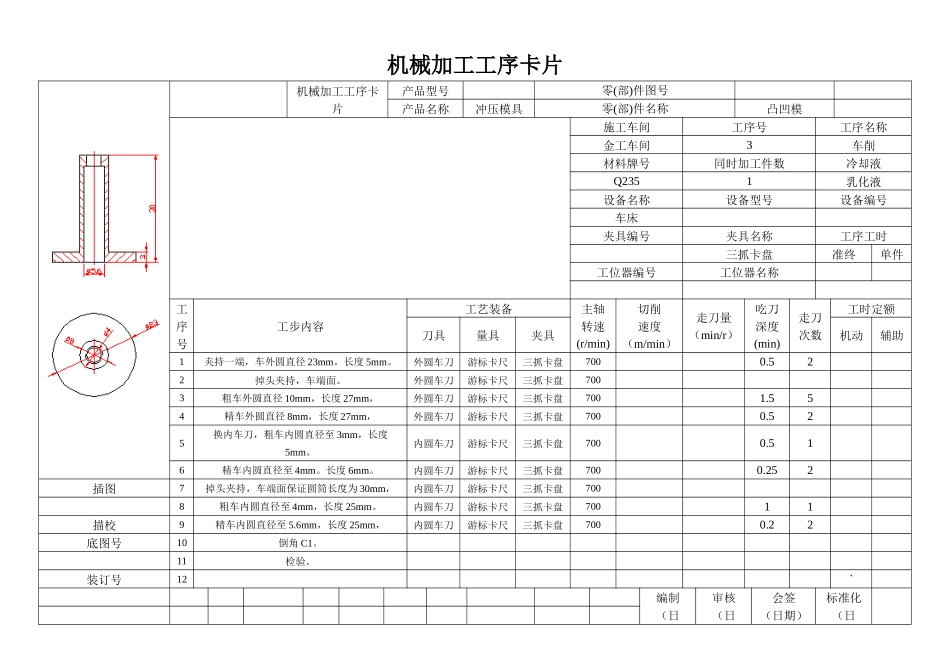

浅谈机械加工工艺过程卡片_第3页
3/12
机械加工工艺过程卡片机械加工工序卡片产品型号零(部)件图号产品名称垫片冲压模零(部)件名称凸凹模材料牌号Q235毛坯种类圆筒形棒毛坏外型尺寸长 40mm,外径 25mm,内径 2mm每毛坯可制件数1每台件数1备注工序号工序名称工序内容建工车间设备工艺设备工时夹具刀具餐内准终单价1下料取长度 40mm,内径 2mm,外径 25mm 的圆筒棒材。金工车间锯2热处理进行热处理,消除内应力。金工车间加热炉3车削车削内外圆,至图纸尺寸要求。金工车间车床三抓卡盘内外圆车刀4热处理再次进行热处理,消除内应力,增加棒材硬度金工车间加热炉5刃磨精修凸凹模各刃口尺寸。金工车间磨床6检验按图纸要求全面检查。金工车间各量具插图描校底图号装订号编制(日期)审核(日期)会签(日期)标准化(日期)批准(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期2011-12-21机械加工工序卡片机械加工工序卡片产品型号零(部)件图号产品名称冲压模具零(部)件名称凸凹模施工车间工序号工序名称金工车间3车削材料牌号同时加工件数冷却液Q2351乳化液设备名称设备型号设备编号车床夹具编号夹具名称工序工时三抓卡盘准终单件工位器编号工位器名称工序号工步内容工艺装备主轴转速(r/min)切削速度(m/min)走刀量(min/r)吃刀深度(min)走刀次数工时定额刀具量具夹具机动辅助1夹持一端,车外圆直径 23mm。长度 5mm。外圆车刀游标卡尺三抓卡盘7000.522掉头夹持,车端面。 外圆车刀游标卡尺三抓卡盘7003粗车外圆直径 10mm,长度 27mm,外圆车刀游标卡尺三抓卡盘7001.554精车外圆直径 8mm,长度 27mm,外圆车刀游标卡尺三抓卡盘7000.525换内车刀,粗车内圆直径至 3mm,长度5mm。内圆车刀游标卡尺三抓卡盘7000.516精车内圆直径至 4mm。长度 6mm。内圆车刀游标卡尺三抓卡盘7000.252插图7掉头夹持,车端面保证圆筒长度为 30mm,内圆车刀游标卡尺三抓卡盘7008粗车内圆直径至 4mm,长度 25mm。内圆车刀游标卡尺三抓卡盘70011描校9精车内圆直径至 5.6mm,长度 25mm,内圆车刀游标卡尺三抓卡盘7000.22底图号10倒角 C1。11检验。装订号12`编制(日审核(日会签(日期)标准化(日期)期)期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片机械加工工序卡片产品型号零(部)件图号产品名称冲压模具零(部)件名称冲孔凸模材料牌号Q235毛坯种类圆形棒毛坏外型尺寸长 50mm,直径 20mm每毛坯可制件数1每台件数1备注工序号工序名称工序...
