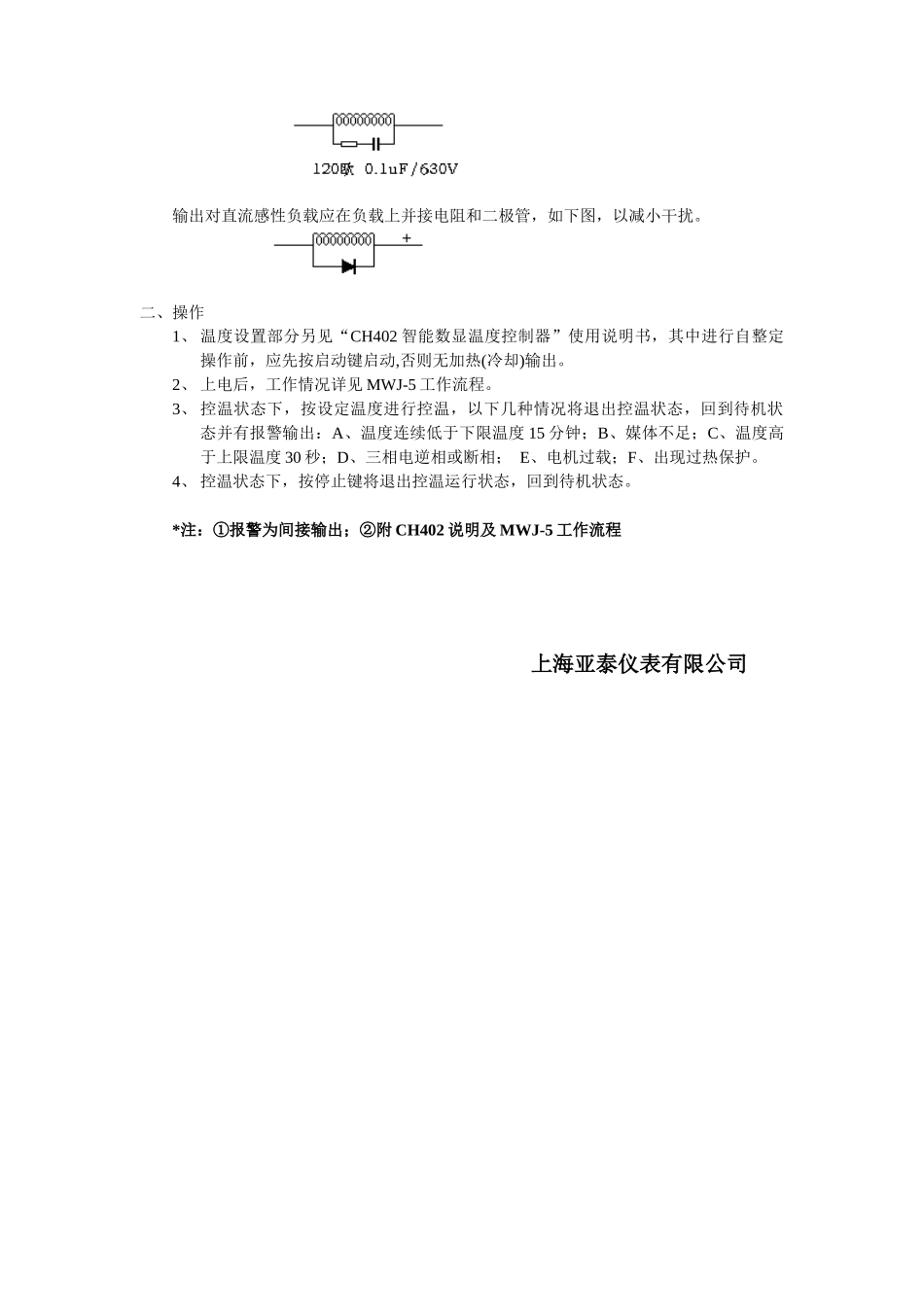

模具温度控制器 MWJ-5 说明简介：模具温度控制器为模具温度控制机的控制部件，是“温控表+PLC+操作按键盘（或触摸屏）+欠逆相检知继电器”的替代产品，完成模具温度控制机的全部控制任务。主要效益是大大降低成本，其次缩小安装体积。功能：1、温控为 CH402 温度控制器核心完成，加热冷却双通道运行，现达到稳定精度±0.2 度2、可检测三相电是否欠逆相，防止接错线电机反转或缺相运转受损坏3、可接收过载和媒体足否信号，进行相应控制4、有媒体泵、加热、冷却、报警输出一、接线图输出对交流感性负载应在负载上并接电阻和电容，如下图，以减小干扰。过热保护输出对直流感性负载应在负载上并接电阻和二极管，如下图，以减小干扰。二、操作1、 温度设置部分另见“CH402 智能数显温度控制器”使用说明书，其中进行自整定操作前，应先按启动键启动,否则无加热(冷却)输出。2、 上电后，工作情况详见 MWJ-5 工作流程。3、 控温状态下，按设定温度进行控温，以下几种情况将退出控温状态，回到待机状态并有报警输出：A、温度连续低于下限温度 15 分钟；B、媒体不足；C、温度高于上限温度 30 秒；D、三相电逆相或断相； E、电机过载；F、出现过热保护。4、 控温状态下，按停止键将退出控温运行状态，回到待机状态。*注：①报警为间接输出；②附 CH402 说明及 MWJ-5 工作流程 上海亚泰仪表有限公司
