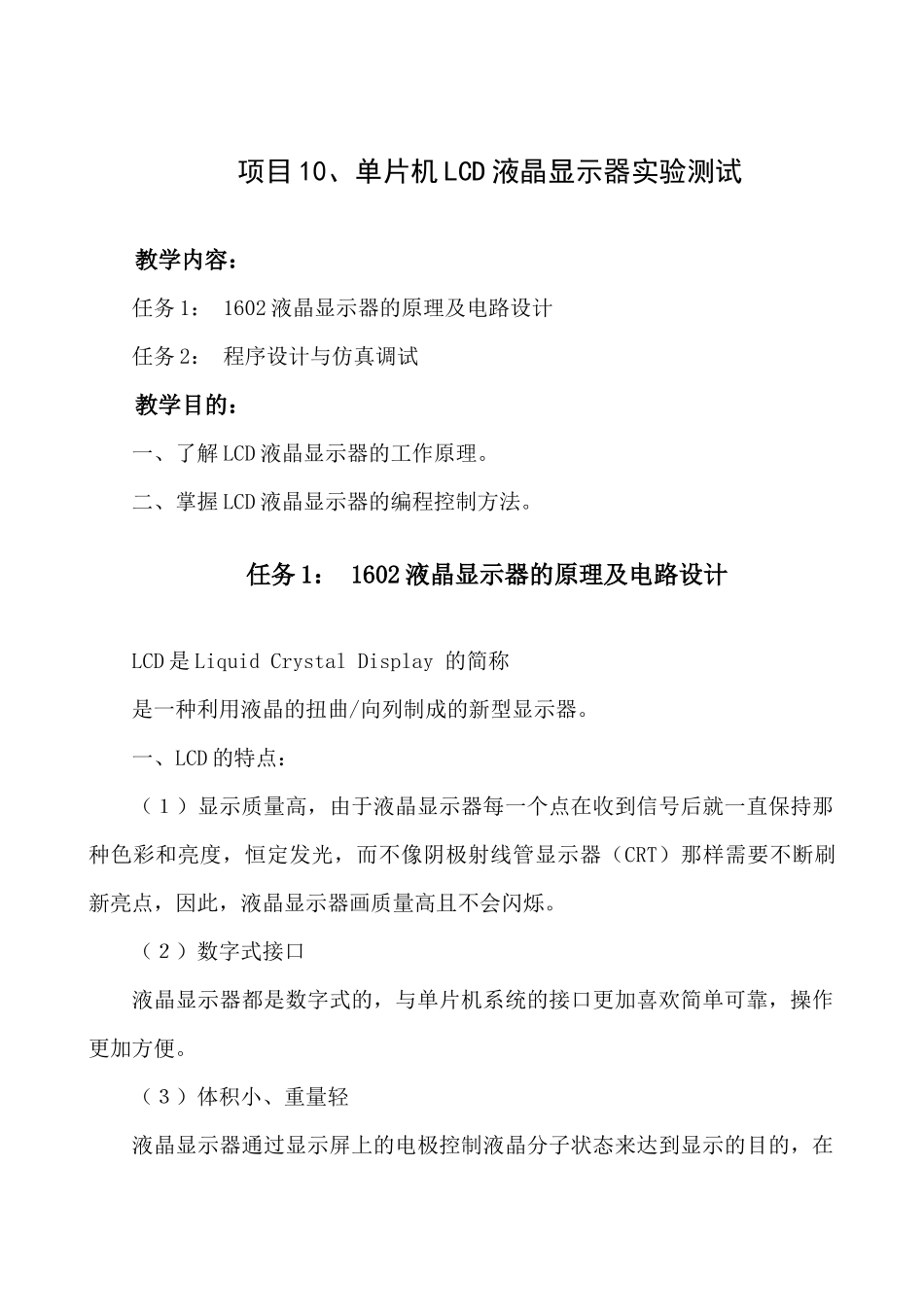

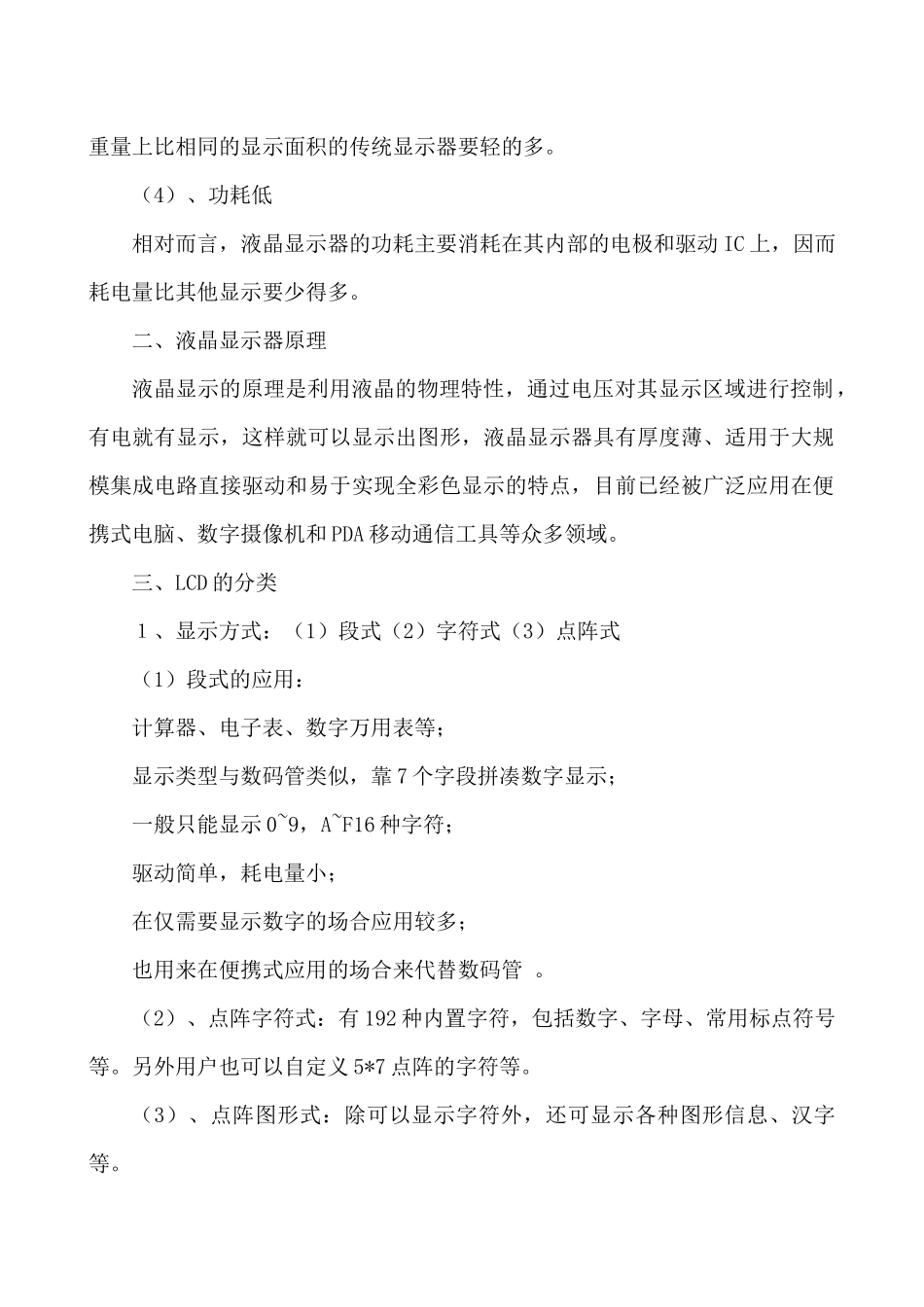

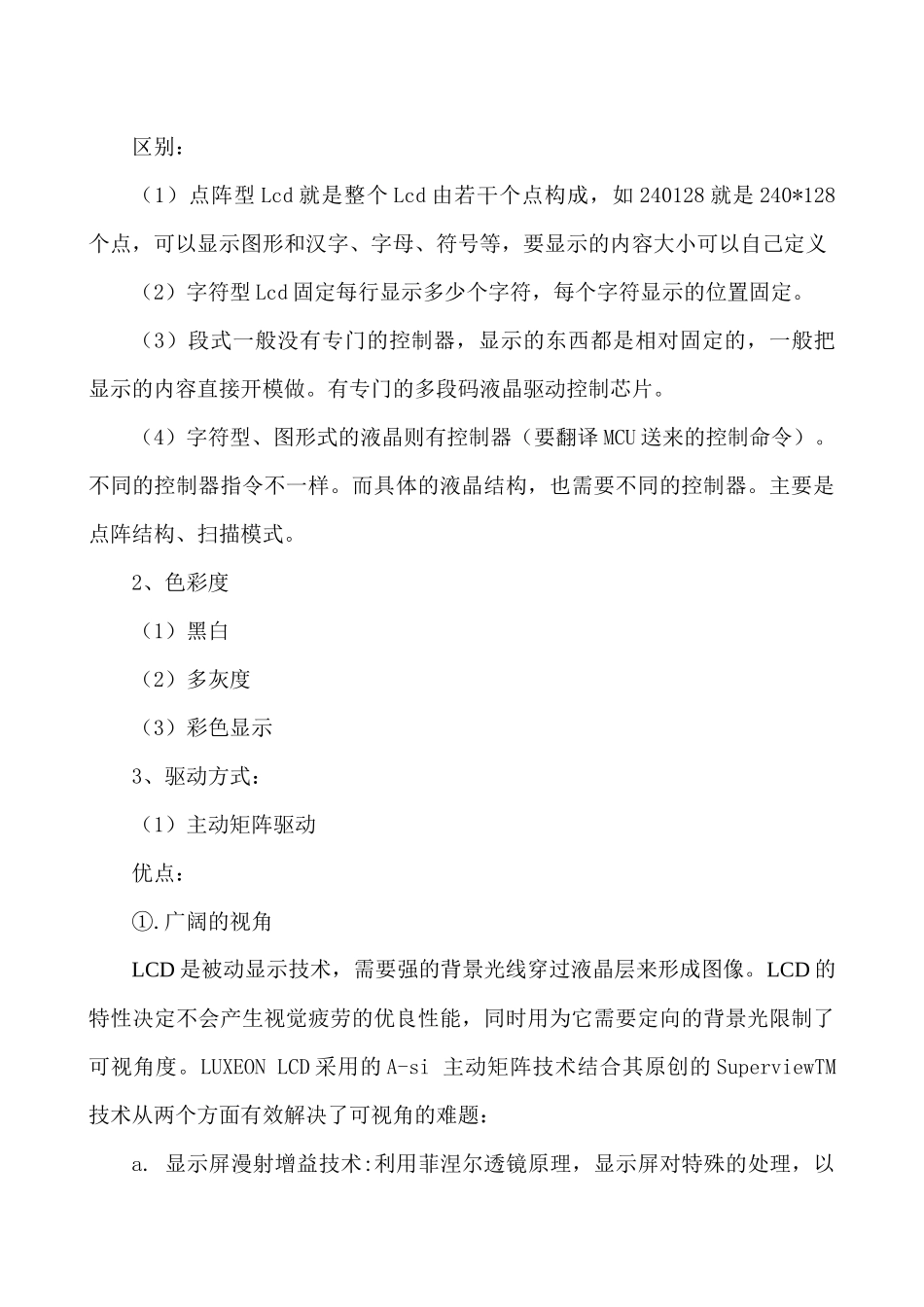

项目 10、单片机 LCD 液晶显示器实验测试教学内容：任务 1： 1602 液晶显示器的原理及电路设计任务 2： 程序设计与仿真调试教学目的：一、了解 LCD 液晶显示器的工作原理。二、掌握 LCD 液晶显示器的编程控制方法。任务 1： 1602 液晶显示器的原理及电路设计LCD 是 Liquid Crystal Display 的简称是一种利用液晶的扭曲/向列制成的新型显示器。一、LCD 的特点：（１）显示质量高，由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新亮点，因此，液晶显示器画质量高且不会闪烁。（２）数字式接口液晶显示器都是数字式的，与单片机系统的接口更加喜欢简单可靠，操作更加方便。（３）体积小、重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同的显示面积的传统显示器要轻的多。（4）、功耗低相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动 IC 上，因而耗电量比其他显示要少得多。二、液晶显示器原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样就可以显示出图形，液晶显示器具有厚度薄、适用于大规模集成电路直接驱动和易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机和 PDA 移动通信工具等众多领域。三、LCD 的分类１、显示方式：（1）段式（2）字符式（3）点阵式（1）段式的应用：计算器、电子表、数字万用表等；显示类型与数码管类似，靠 7 个字段拼凑数字显示；一般只能显示 0~9，A~F16 种字符；驱动简单，耗电量小；在仅需要显示数字的场合应用较多；也用来在便携式应用的场合来代替数码管 。（2）、点阵字符式：有 192 种内置字符，包括数字、字母、常用标点符号等。另外用户也可以自定义 5*7 点阵的字符等。（3）、点阵图形式：除可以显示字符外，还可显示各种图形信息、汉字等。区别：（1）点阵型 Lcd 就是整个 Lcd 由若干个点构成，如 240128 就是 240*128个点，可以显示图形和汉字、字母、符号等，要显示的内容大小可以自己定义（2）字符型 Lcd 固定每行显示多少个字符，每个字符显示的位置固定。 （3）段式一般没有专门的控制器，显示的东西都是相对固定的，一般把显示的内容直接开模做。有专门的多段码液晶驱动控制芯片。（4）字符型、图形式的液晶则有控制器（要翻译 MCU 送来的控制命令）。 不同...
