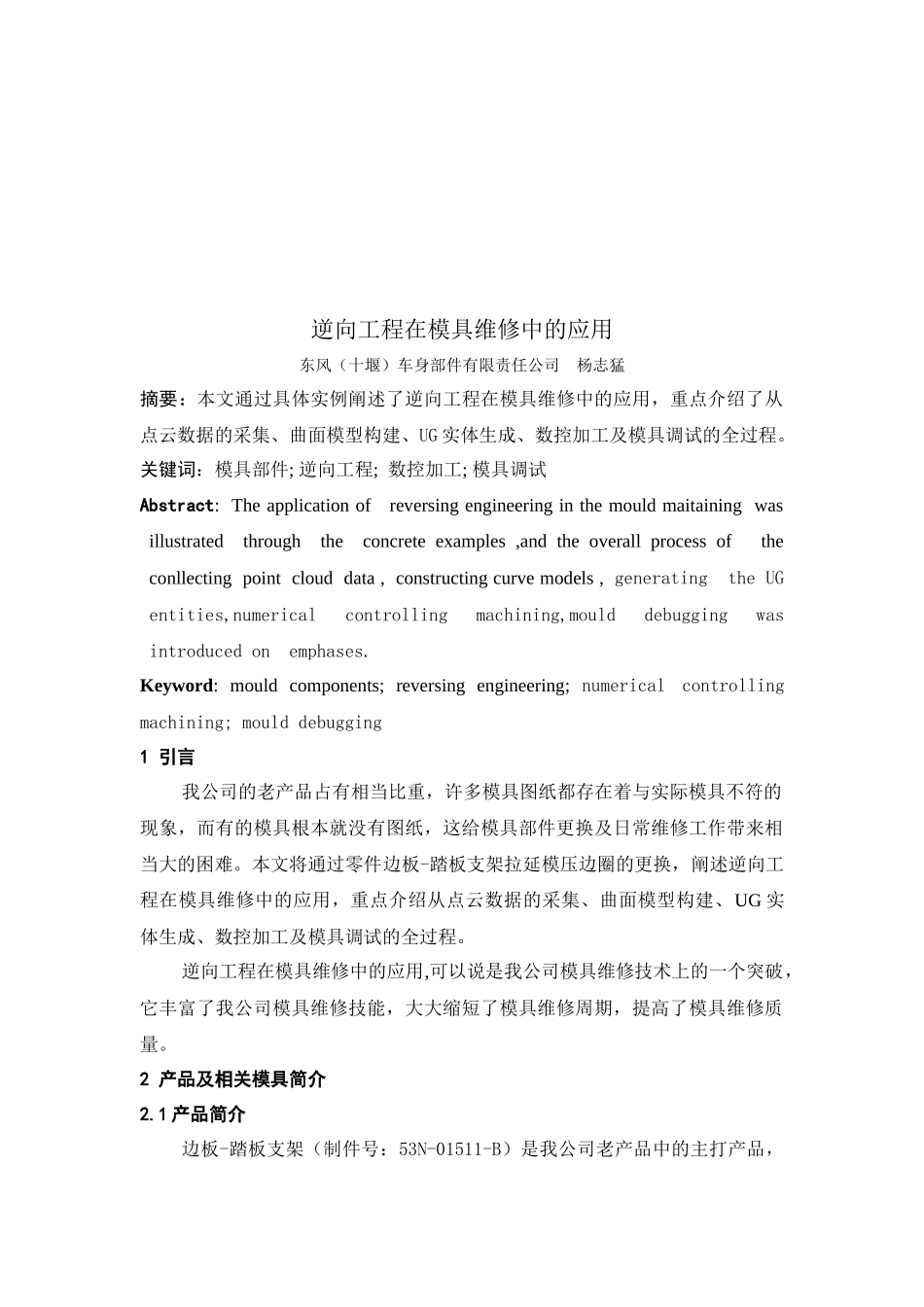

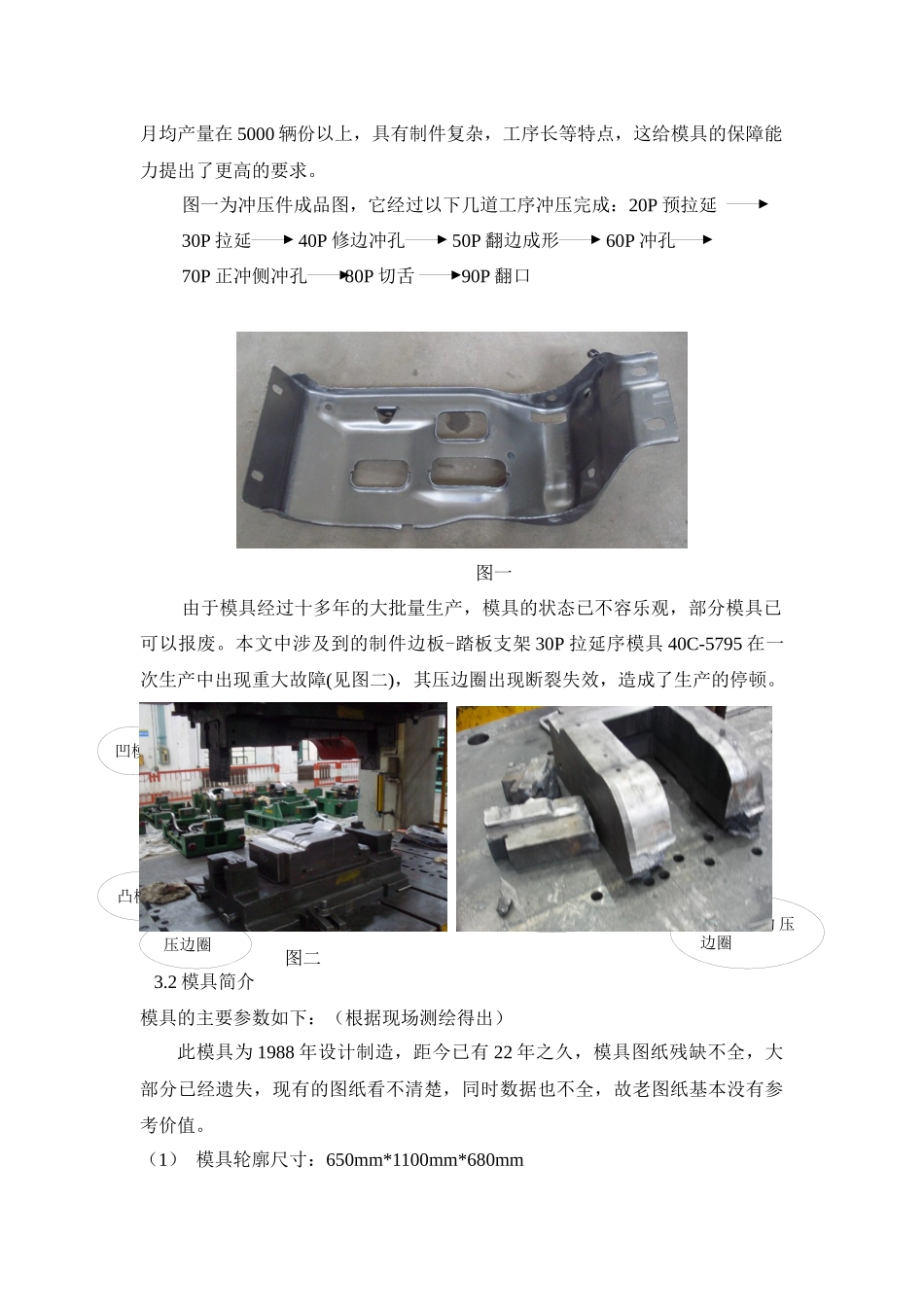

逆向工程在模具维修中的应用东风（十堰）车身部件有限责任公司 杨志猛摘要：本文通过具体实例阐述了逆向工程在模具维修中的应用，重点介绍了从点云数据的采集、曲面模型构建、UG 实体生成、数控加工及模具调试的全过程。关键词：模具部件; 逆向工程; 数控加工; 模具调试Abstract: The application of reversing engineering in the mould maitaining was illustrated through the concrete examples ,and the overall process of the conllecting point cloud data , constructing curve models , generating the UG entities,numerical controlling machining,mould debugging was introduced on emphases. Keyword: mould components; reversing engineering; numerical controlling machining; mould debugging1 引言我公司的老产品占有相当比重，许多模具图纸都存在着与实际模具不符的现象，而有的模具根本就没有图纸，这给模具部件更换及日常维修工作带来相当大的困难。本文将通过零件边板-踏板支架拉延模压边圈的更换，阐述逆向工程在模具维修中的应用，重点介绍从点云数据的采集、曲面模型构建、UG 实体生成、数控加工及模具调试的全过程。逆向工程在模具维修中的应用,可以说是我公司模具维修技术上的一个突破，它丰富了我公司模具维修技能，大大缩短了模具维修周期，提高了模具维修质量。2 产品及相关模具简介2.1 产品简介边板-踏板支架（制件号：53N-01511-B）是我公司老产品中的主打产品，月均产量在 5000 辆份以上，具有制件复杂，工序长等特点，这给模具的保障能力提出了更高的要求。图一为冲压件成品图，它经过以下几道工序冲压完成：20P 预拉延 30P 拉延 40P 修边冲孔 50P 翻边成形 60P 冲孔 70P 正冲侧冲孔 80P 切舌 90P 翻口 图一由于模具经过十多年的大批量生产，模具的状态已不容乐观，部分模具已可以报废。本文中涉及到的制件边板-踏板支架 30P 拉延序模具 40C-5795 在一次生产中出现重大故障(见图二)，其压边圈出现断裂失效，造成了生产的停顿。 图二 3.2 模具简介模具的主要参数如下：（根据现场测绘得出）此模具为 1988 年设计制造，距今已有 22 年之久，模具图纸残缺不全，大部分已经遗失，现有的图纸看不清楚，同时数据也不全，故老图纸基本没有参考价值。（1） 模具轮廓尺寸：650mm*1100mm*680mm断 裂 后 的 压边圈压边...
