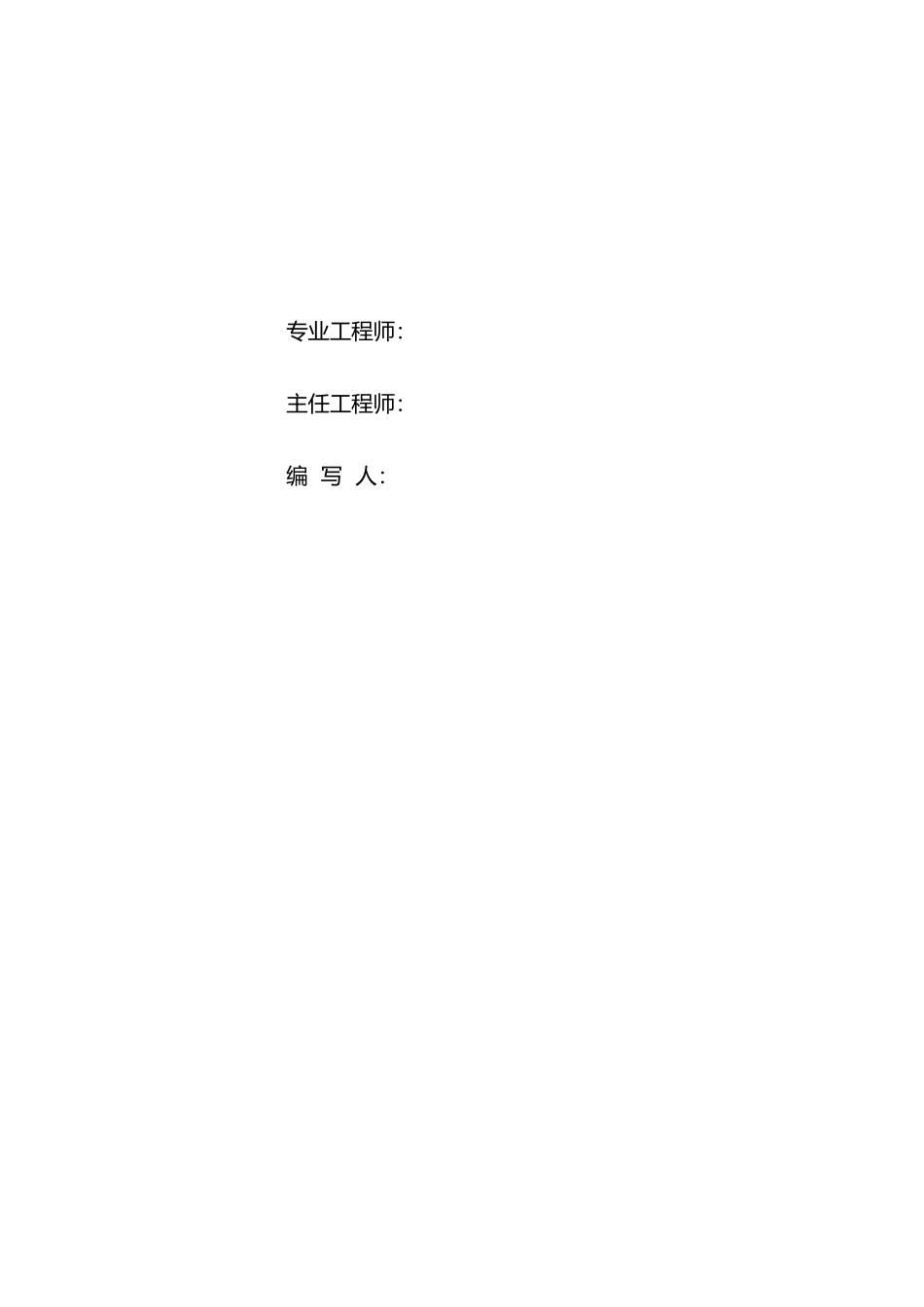

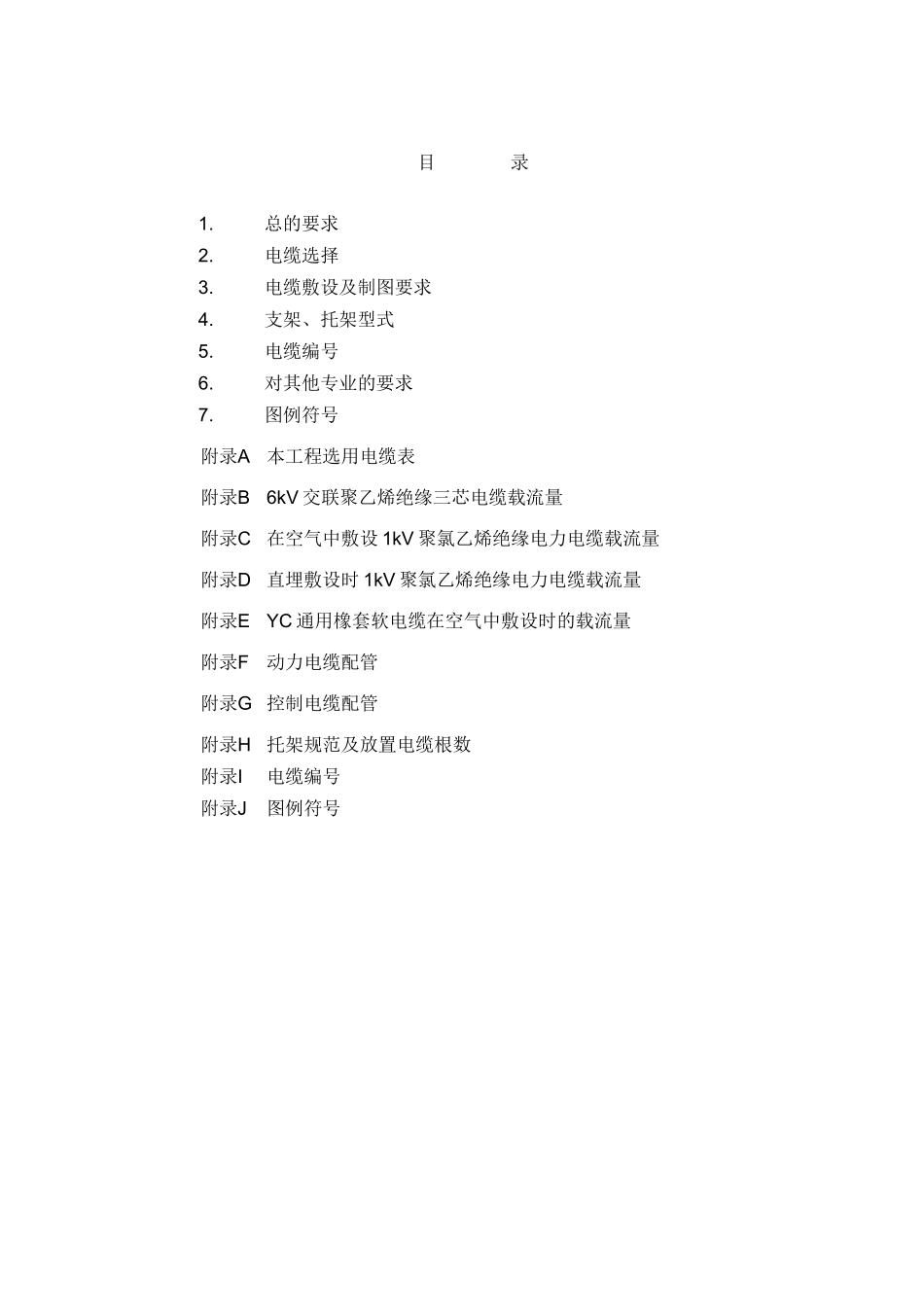

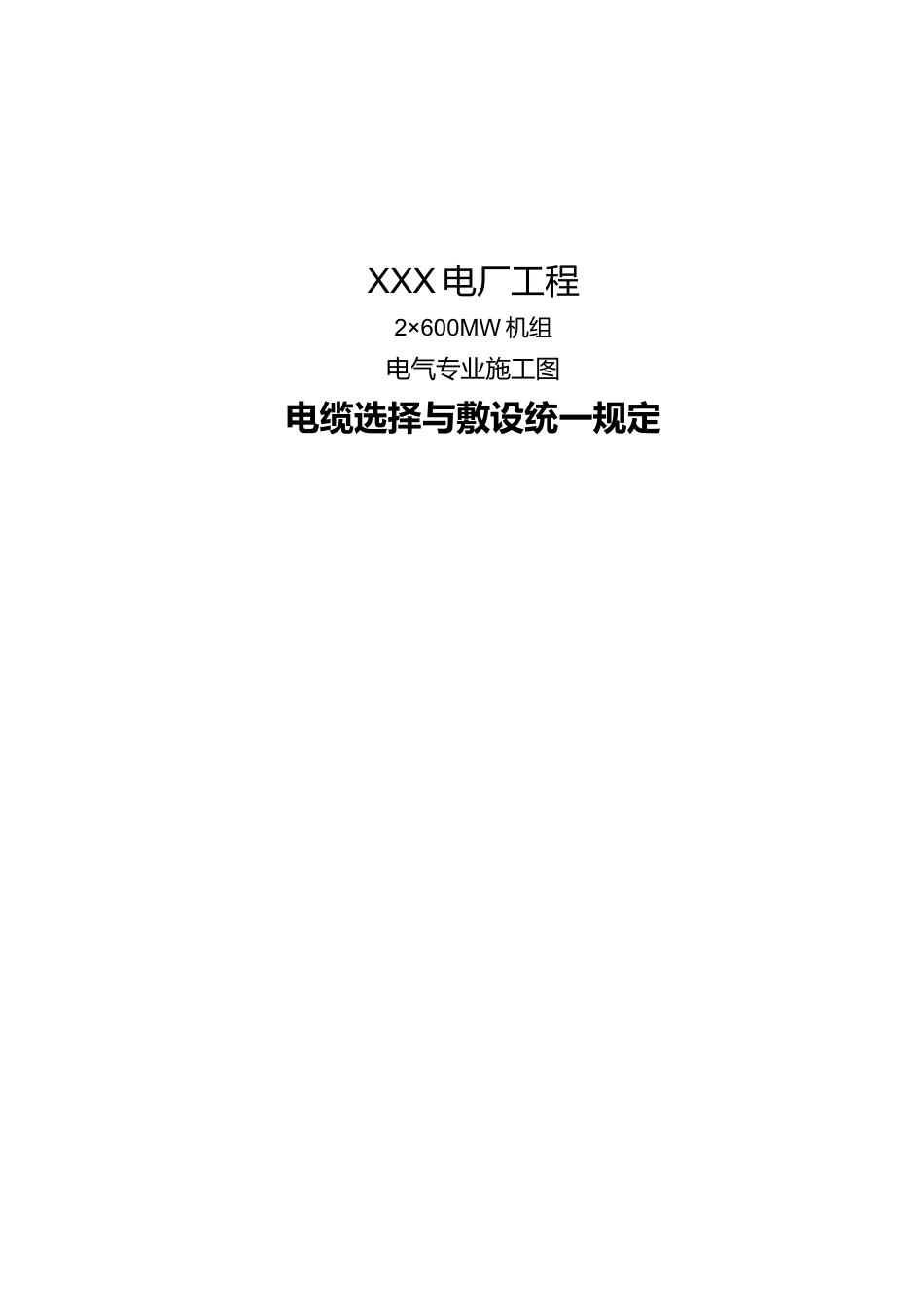

XXX 电厂工程2×600MW 机组电气专业施工图电缆选择与敷设统一规定专业工程师：主任工程师：编 写 人：目 录1.总的要求2.电缆选择3.电缆敷设及制图要求4.支架、托架型式5.电缆编号6.对其他专业的要求7.图例符号附录A本工程选用电缆表附录B6kV 交联聚乙烯绝缘三芯电缆载流量附录C在空气中敷设 1kV 聚氯乙烯绝缘电力电缆载流量附录D直埋敷设时 1kV 聚氯乙烯绝缘电力电缆载流量附录EYC 通用橡套软电缆在空气中敷设时的载流量附录F动力电缆配管附录G 控制电缆配管附录H托架规范及放置电缆根数附录I电缆编号附录J图例符号1. 总的要求电缆选择与敷设设计应遵照以下规定：1.1 《电力工程电缆设计规范》GB50217-94；1.2 《导体和电器选择设计技术规定》SDGJ14-86 第三章部分；1.3 本院“发电厂、变电所电缆防火阻燃和火灾报警的设计技术统一规定”等。2. 电缆选择2.1 电缆选型见附录 A。2.2 除灰、除尘、输煤、燃油及其它易燃易爆场所的动力电缆和控制电缆采用 C 级阻燃电缆；其它辅助车间采用普通电缆；动力电缆一般选用多芯铜导体电缆；2.3 重要的消防系统、火灾报警系统、不停电电源、直流跳闸回路和事故保安电源等使用的动力电缆和控制电缆采用耐火铜导体电缆。2.4 6kV 动力电缆选用交联聚乙烯绝缘电缆。6kV 动力电缆的绝缘水平应为 133%额定电压。2.5 电缆载流量：2.5.1 6kV 电力电缆见附录 B;2.5.2 380/220V 电力电缆见附录 C、附录 D;2.5.3 阻燃电缆载流量可参照上述同型号电缆载流量选用。2.6 修正系数在选择电缆时应对上述载流量乘以下表的修正系数 K.表 2.6-1 修正系数 K电压等级电缆敷设层数托盘梯架支架6kV单层0.70.80.8380/220V三层0.50.550.8二层0.550.650.83. 电缆敷设及制图要求3.1 排列顺序，由上至下排列如下：6kV ↓380V ↓220V ↓直流 ↓控制 ↓通讯3.2 允许弯曲半径如下：聚乙烯电缆：10 倍电缆外径。交联聚乙烯电缆：15 倍电缆外径。3.3 电缆配管：见附录 F、附录 G。电缆保护管在地下及室外部分采用镀锌水煤气管，室内地上部分及在现浇层中的保护管可用普通水煤气管。3.3 直埋深度：屋外电缆直埋深度见《施工设计技术组织措施》。3.4 电缆长度测量：垂直部分和水平部分都按电缆通道中心线(中心高度)计量长度，再加上 GB50217-94, P63 附表 E.0.1 中的附加长度后乘以 1.1 系数四舍五入按米取整。3.5 防火要求，按第 1.3 条规定执行，并进一步明确如下：3.5.1 动...
