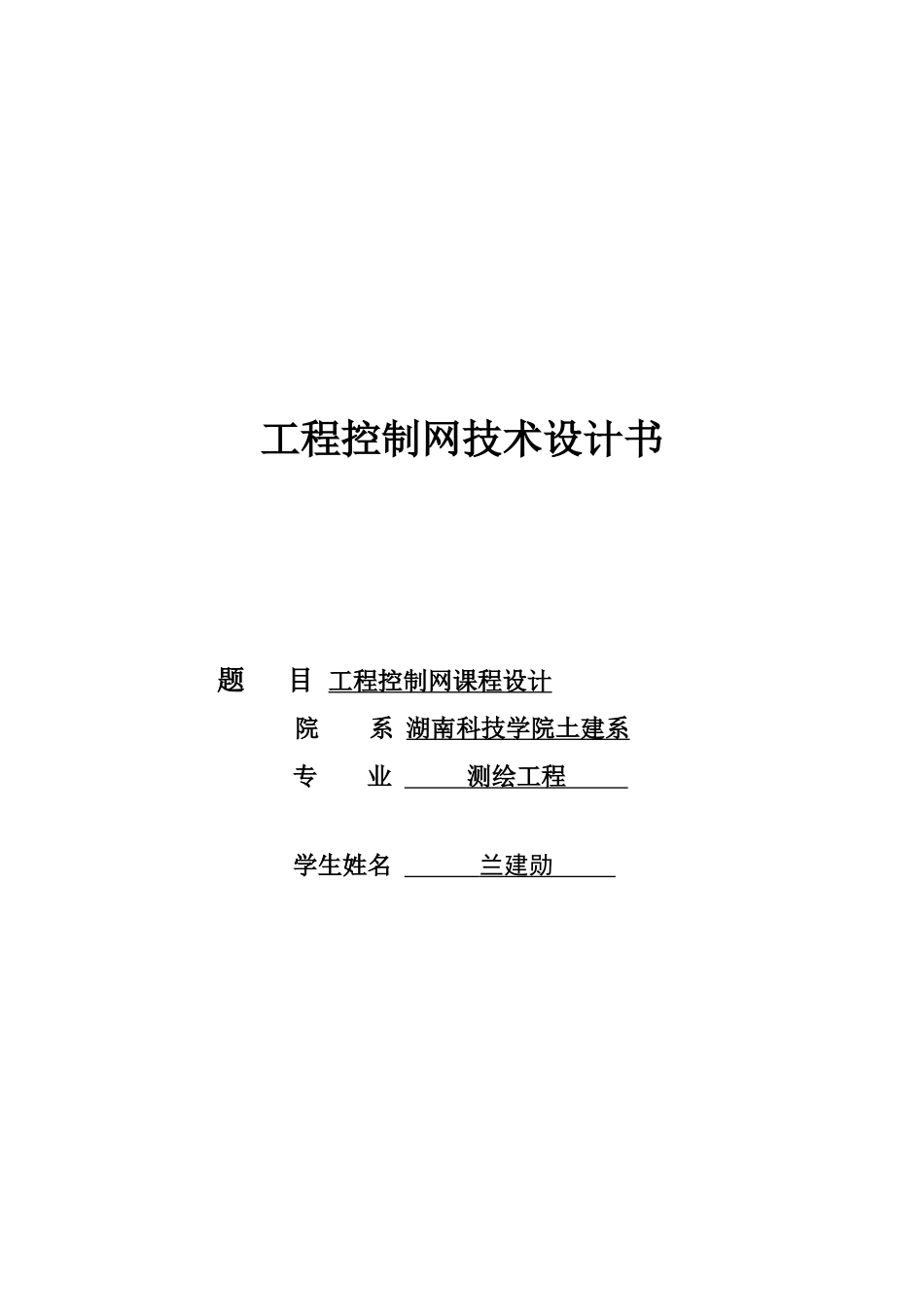

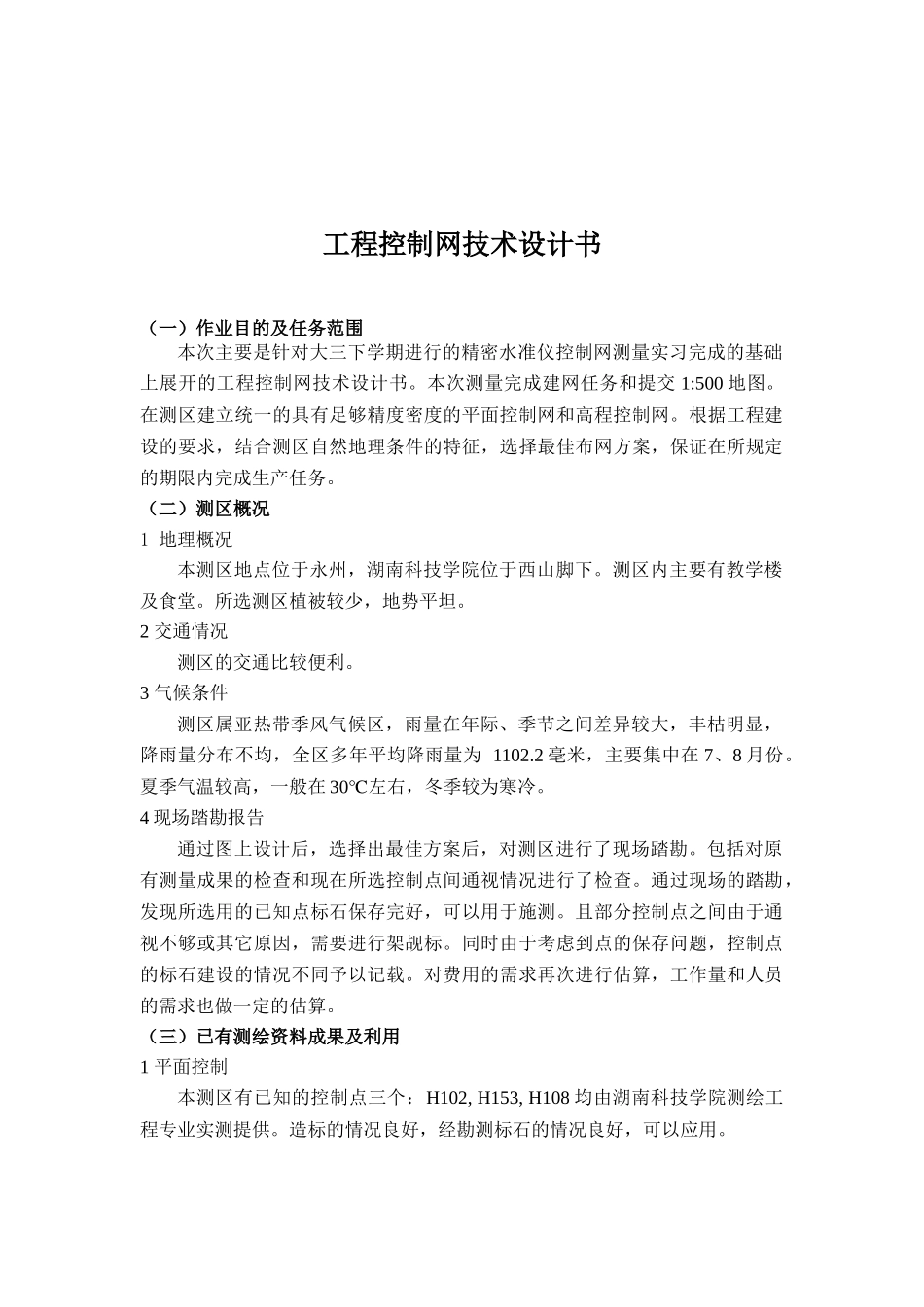

工程控制网技术设计书 题 目 工程控制网课程设计院 系 湖南科技学院土建系专 业 测绘工程 学生姓名 兰建勋 工程控制网技术设计书（一）作业目的及任务范围本次主要是针对大三下学期进行的精密水准仪控制网测量实习完成的基础上展开的工程控制网技术设计书。本次测量完成建网任务和提交 1:500 地图。在测区建立统一的具有足够精度密度的平面控制网和高程控制网。根据工程建设的要求，结合测区自然地理条件的特征，选择最佳布网方案，保证在所规定的期限内完成生产任务。（二）测区概况1 地理概况本测区地点位于永州，湖南科技学院位于西山脚下。测区内主要有教学楼及食堂。所选测区植被较少，地势平坦。2 交通情况测区的交通比较便利。3 气候条件测区属亚热带季风气候区，雨量在年际、季节之间差异较大，丰枯明显，降雨量分布不均，全区多年平均降雨量为 1102.2 毫米，主要集中在 7、8 月份。夏季气温较高，一般在 30℃左右，冬季较为寒冷。4 现场踏勘报告通过图上设计后，选择出最佳方案后，对测区进行了现场踏勘。包括对原有测量成果的检查和现在所选控制点间通视情况进行了检查。通过现场的踏勘，发现所选用的已知点标石保存完好，可以用于施测。且部分控制点之间由于通视不够或其它原因，需要进行架觇标。同时由于考虑到点的保存问题，控制点的标石建设的情况不同予以记载。对费用的需求再次进行估算，工作量和人员的需求也做一定的估算。（三）已有测绘资料成果及利用1 平面控制本测区有已知的控制点三个：H102, H153, H108 均由湖南科技学院测绘工程专业实测提供。造标的情况良好，经勘测标石的情况良好，可以应用。测区已知三角点，水准点成果表点号X(m)Y(m)H(m)备注H102H039H161H098H108H1532 高程控制本测区有一个二等的水准点 NG02（既是高程水准控制点又是 GPS 控制点），且标石的情况良好。均由南京信息工程大学测绘工程专业实测提供。测绘的精度埋石的情况与质量均符合现行的规范要求。本次高程控制网采用该水准点。（四）平面控制网的布设方案以 NG02,NXD039,NXD161,NXD098,NXD106,NXD153 为起算得点，在测区布设二级导线网，然后再需测 1:500 地图的该测区，布设用于测图的导线。1 该方案布网略图2 导线网精度统计表等级点数导线总长度边长已知未知1104.475m最大最小平均二级64150.900m75.146m110.478m（五）高程控制网的布设方案以 NG02 为起始点，布设一条二等水准闭合路线，长 1129.259m，...
