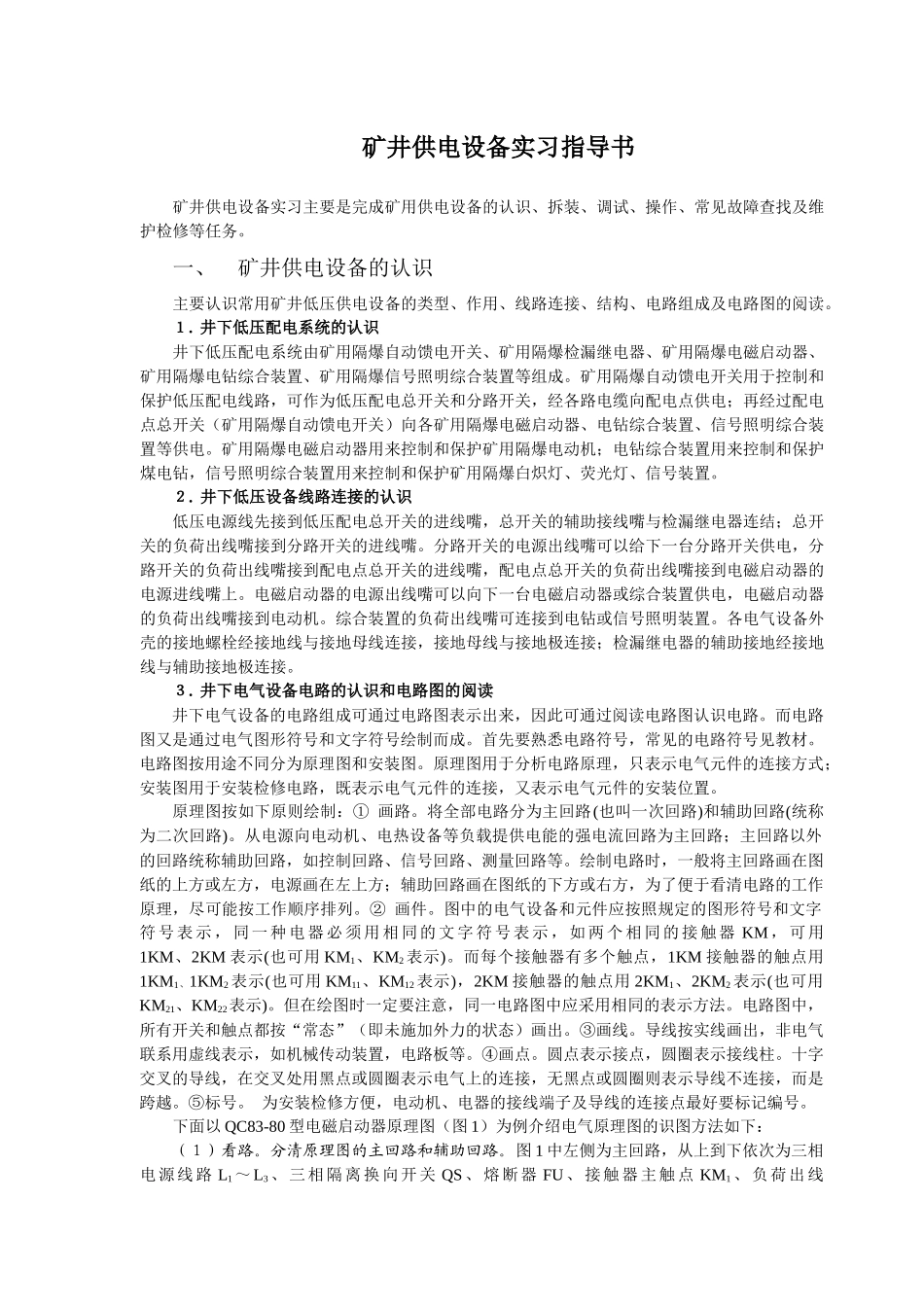

矿用电气设备实训指导书山西煤炭职业技术学院机电系矿电教研室目录矿井供电设备实习指导书矿井供电设备实习主要是完成矿用供电设备的认识、拆装、调试、操作、常见故障查找及维护检修等任务。一、矿井供电设备的认识主要认识常用矿井低压供电设备的类型、作用、线路连接、结构、电路组成及电路图的阅读。１. 井下低压配电系统的认识井下低压配电系统由矿用隔爆自动馈电开关、矿用隔爆检漏继电器、矿用隔爆电磁启动器、矿用隔爆电钻综合装置、矿用隔爆信号照明综合装置等组成。矿用隔爆自动馈电开关用于控制和保护低压配电线路，可作为低压配电总开关和分路开关，经各路电缆向配电点供电；再经过配电点总开关（矿用隔爆自动馈电开关）向各矿用隔爆电磁启动器、电钻综合装置、信号照明综合装置等供电。矿用隔爆电磁启动器用来控制和保护矿用隔爆电动机；电钻综合装置用来控制和保护煤电钻，信号照明综合装置用来控制和保护矿用隔爆白炽灯、荧光灯、信号装置。２. 井下低压设备线路连接的认识低压电源线先接到低压配电总开关的进线嘴，总开关的辅助接线嘴与检漏继电器连结；总开关的负荷出线嘴接到分路开关的进线嘴。分路开关的电源出线嘴可以给下一台分路开关供电，分路开关的负荷出线嘴接到配电点总开关的进线嘴，配电点总开关的负荷出线嘴接到电磁启动器的电源进线嘴上。电磁启动器的电源出线嘴可以向下一台电磁启动器或综合装置供电，电磁启动器的负荷出线嘴接到电动机。综合装置的负荷出线嘴可连接到电钻或信号照明装置。各电气设备外壳的接地螺栓经接地线与接地母线连接，接地母线与接地极连接；检漏继电器的辅助接地经接地线与辅助接地极连接。３. 井下电气设备电路的认识和电路图的阅读井下电气设备的电路组成可通过电路图表示出来，因此可通过阅读电路图认识电路。而电路图又是通过电气图形符号和文字符号绘制而成。首先要熟悉电路符号，常见的电路符号见教材。电路图按用途不同分为原理图和安装图。原理图用于分析电路原理，只表示电气元件的连接方式；安装图用于安装检修电路，既表示电气元件的连接，又表示电气元件的安装位置。原理图按如下原则绘制：① 画路。将全部电路分为主回路(也叫一次回路)和辅助回路(统称为二次回路)。从电源向电动机、电热设备等负载提供电能的强电流回路为主回路；主回路以外的回路统称辅助回路，如控制回路、信号回路、测量回路等。绘制电路时，一般将主回路画在图纸的上方或左方，电源画在左上方；辅助回...
