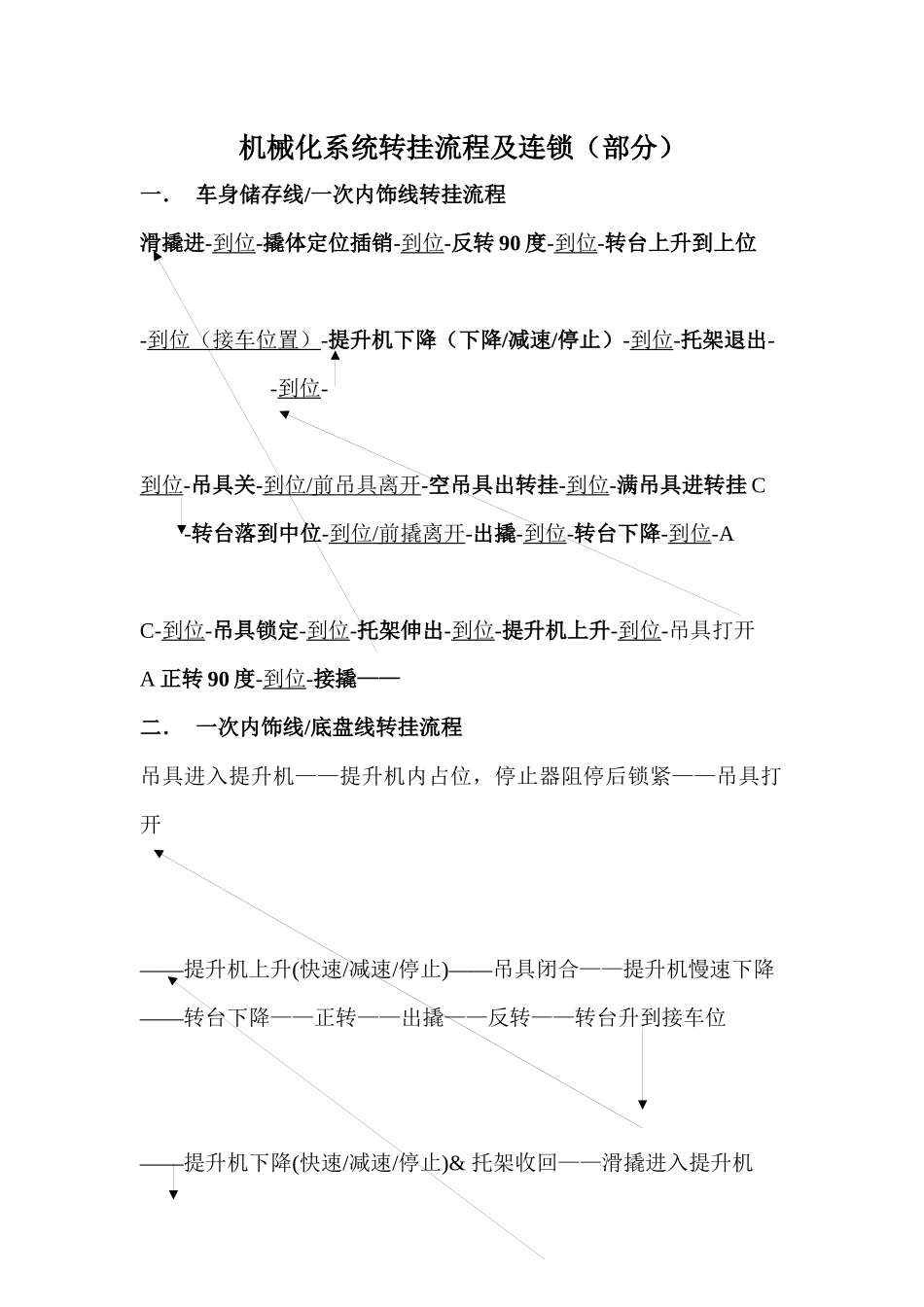

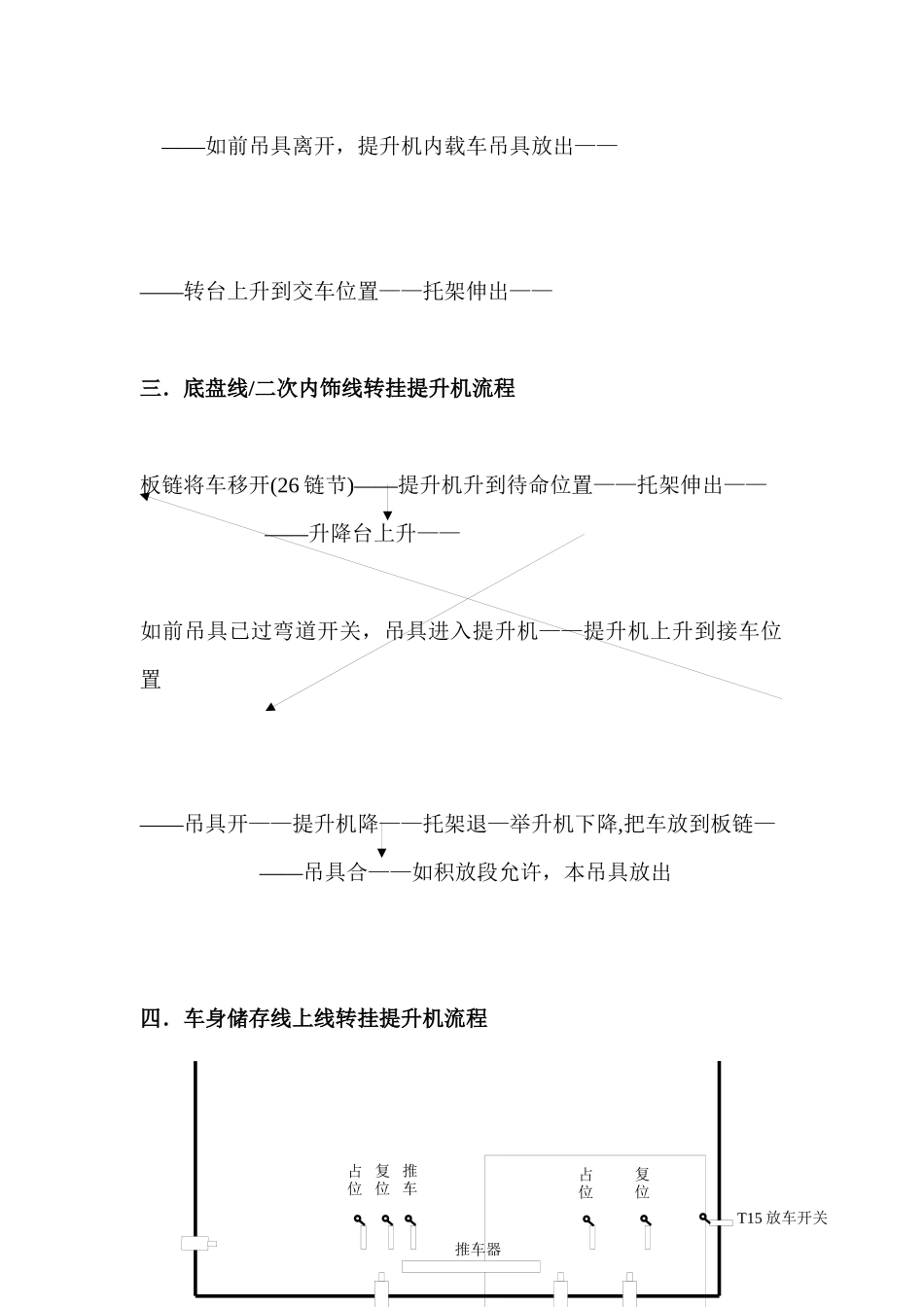

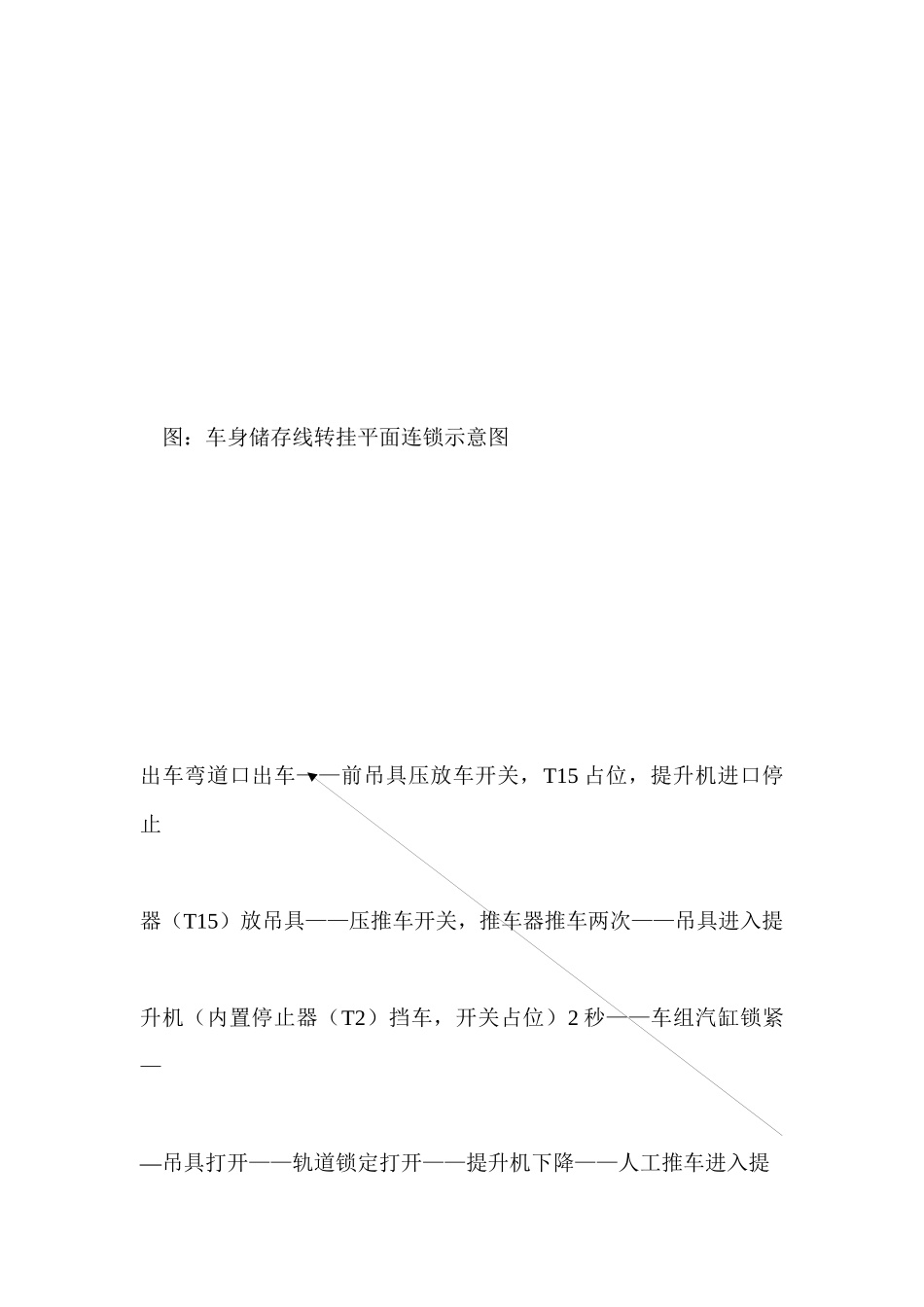

机械化系统转挂流程及连锁(部分)一. 车身储存线/一次内饰线转挂流程滑撬进-到位-撬体定位插销-到位-反转 90 度-到位-转台上升到上位-到位(接车位置)-提升机下降(下降/减速/停止)-到位-托架退出--到位-到位-吊具关-到位 / 前吊具离开 -空吊具出转挂-到位-满吊具进转挂 C-转台落到中位-到位 / 前撬离开 -出撬-到位-转台下降-到位-AC-到位-吊具锁定-到位-托架伸出-到位-提升机上升-到位-吊具打开A 正转 90 度-到位-接撬——二. 一次内饰线/底盘线转挂流程吊具进入提升机——提升机内占位,停止器阻停后锁紧——吊具打开——提升机上升(快速/减速/停止)——吊具闭合——提升机慢速下降——转台下降——正转——出撬——反转——转台升到接车位——提升机下降(快速/减速/停止)& 托架收回——滑撬进入提升机占位复位推车占位复位T15 放车开关推车器 ——如前吊具离开,提升机内载车吊具放出————转台上升到交车位置——托架伸出——三.底盘线/二次内饰线转挂提升机流程板链将车移开(26 链节)——提升机升到待命位置——托架伸出—— ——升降台上升——如前吊具已过弯道开关,吊具进入提升机——提升机上升到接车位置——吊具开——提升机降——托架退—举升机下降,把车放到板链— ——吊具合——如积放段允许,本吊具放出四.车身储存线上线转挂提升机流程 图:车身储存线转挂平面连锁示意图出车弯道口出车——前吊具压放车开关,T15 占位,提升机进口停止器(T15)放吊具——压推车开关,推车器推车两次——吊具进入提升机(内置停止器(T2)挡车,开关占位)2 秒——车组汽缸锁紧——吊具打开——轨道锁定打开——提升机下降——人工推车进入提1 2 3 4 5 6 7 8 9 10 11 12升机——按完工按钮——提升机上升——轨道锁定关闭——车组锁紧打开——内置停止器 T2 打开放车出举升机——空吊具弯道放吊具五.一次内饰轨道开关信息(一)GX1 区域1.极限(没装)。2.GX1 撬体到位。3.GX1 撬体减速。4.上线驱动装置 1 启动。5.预停开关。预停线时停在此位置。6.GX1 撬体输出信号。7.上线驱动装置 1 撬体到位。8.主驱动装置 1 启动。9.上线驱动装置 1 变速。10.上线驱动装置 1 停止。11.撬体离开上件区。 1 2 3 4 5 6 7 10 9 8 7 6 5 4 3 2 112.后续撬体是否中断检测点。***约定:输送:由撬到轨道;上线驱动:进入工艺区的撬体预传递;主驱动:工艺区推撬电机(8...
